ПОДГОТОВКА
6
ЗАМЕЧАНИЕ:
Не вставляйте вилку в розетку, пока не завершите все подсоединения.

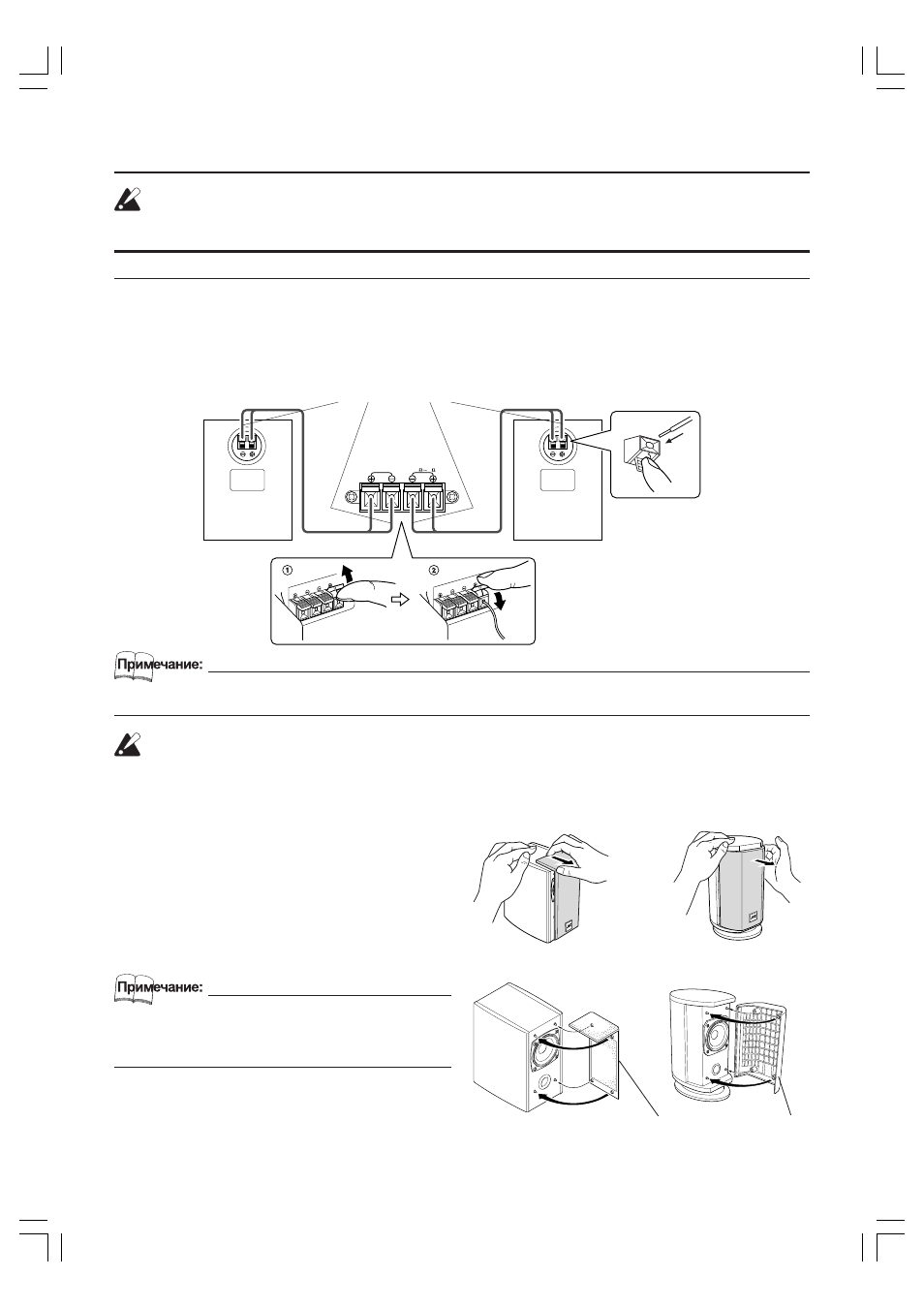

Подсоединение акустических систем
1. Откройте все разъемы для подсоединения акустических систем.
2. Подсоедините отдельные провода акустических систем к разъемам для подсоединения акустических систем в тыловой
стороне аппарата и акустических колонок.
При подсоединении соблюдайте правильную полярность: провод с черным обозначением подсоедините к клеммам с
обозначением (), и провод без обозначения к клеммам с обозначением (+).
3. Закройте все соединительные разъемы и зафиксируйте присоединение кабелей.
Так как обе акустические колонки идентичны, не имеет значения, к какому гнезду присоединены - или к правому
или левому.
ЗАМЕЧАНИЕ:
Учтите, пожалуйста, что у телевизора расположенного поблизости акустических систем, может
исказиться цветное изображение. В таком случае желательно отодвинуть акустические системы
от телевизора.
SPEAKERS IMPEDANCE 4 16
R
L
Снятие защитной сетки у акустической
колони
Защитную сетку акустических колонок можно снять в
любое время.
Порядок снятия защитной сетки:
1. Потяните на себя верхнюю часть защитной сетки.
2. Одновременно на себя потяните и нижнюю кромку
защитной сетки.
Когда снимаете защитную сетку акустической
колонки у модели FS-SD9R, нужно эту операцию
выполнять аккуратно, чтобы не повредить корпус
акустической колонки.
Порядок прикрепления защитной сетки:
Правая сторона ( вид сзади)
Защитная сетка акустической колонки
(FS-SD550R)
(FS-SD770R
ó
FS-SD990R)
(FS-SD550R)
(FS-SD770R
ó
FS-SD990R)
Обозначено черной линкой
Левая сторона (тыльной вид)
