12

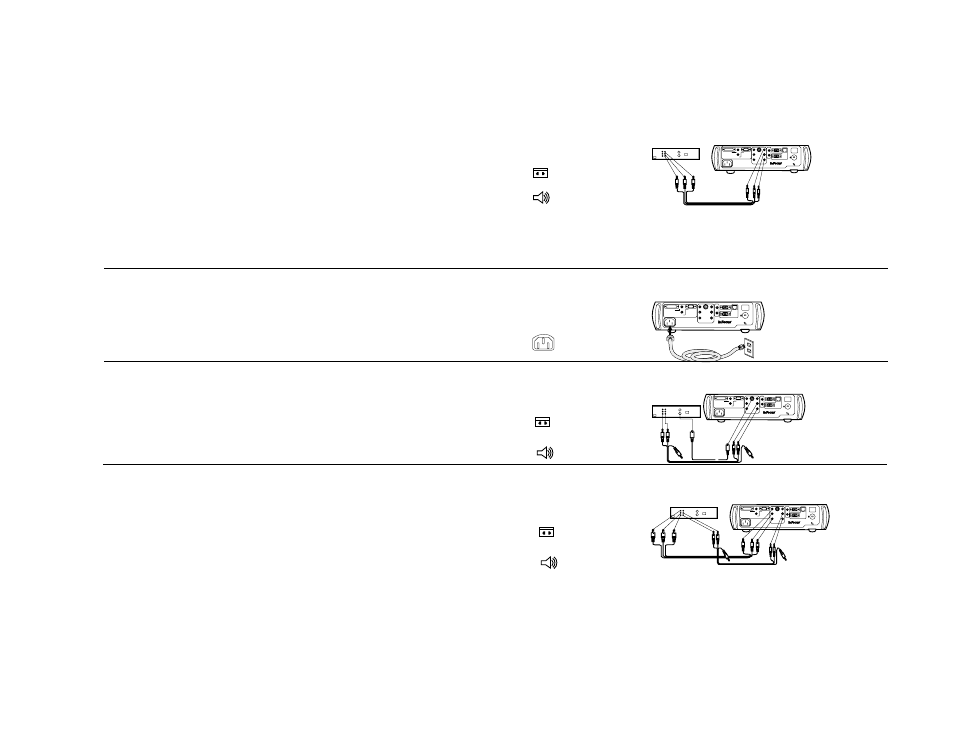

Подключение видеоустройства
Стандартные видеоподключения
Подключите желтый разъем видеокабеля к разъему видеовыхода
видеоустройства. Подключите желтый разъем к разъему Видео проектора.
Подключите белый разъем к левому разъему аудиовыхода видеоустройства и
подключите красный разъем к правому разъему аудиовыхода
видеоустройства.
Подключите оставшийся белый разъем к левому разъему аудиовхода
проектора и подключите красный разъем к правому разъему видеовхода
проектора.
Подключите черный шнур питания к разъему, расположенному на задней
панели проектора и вилку вставьте в розетку. Индикатор питания на
клавиатуре будет светиться постоянным зеленым цветом.
ПРИМЕЧАНИЕ: Всегда используйте шнур питания, прилагаемый к
проектору.
Дополнительные видеоподключения
Если в видеоустройстве используется круглый четырехштырьковый разъем
S-video, включите
кабель S-video (приобретаемый отдельно) в разъем S-video видеоустройства и
в разъем S-video проектора. Используйте аудиоразъемы видеокабеля, как
было указано выше (желтые разъемы видеокабеля не используются).
Если видеоустройство использует разъемы кабеля компонентов
(приобретаются отдельно), подключите зеленые разъемы кабеля к зеленому
разъему компонентного выхода видеоустройства и к зеленому
компонентному разъему (помеченному “Y”) проектора. Подключите синие
разъемы компонентного кабеля к синему разъему компонентного выхода
видеоустройства и к синему компонентному разъему (помеченному “Pb”)
проектора. Подключите красные разъемы компонентного кабеля к красному
разъему компонентного выхода видеоустройства и к красному
компонентному разъему (помеченному “Pr”) проектора. Используйте
аудиоразъемы видеокабеля, как было указано выше (желтые разъемы
видеокабеля не используются).
подключите видеокабель
computer 1
computer 2
video
monitor
network
serial control
audio in
audio in
audio in
audio out
R
R
L
L
Y
Pr
Pb
s-video
computer in
подключите шнур питания
computer 1
computer 2
video
monitor
network
serial control
audio in
audio in
audio in
audio out
R
R
L
L
Y
Pr
Pb
s-video
computer in
подключите S-video и видеокабели
computer 1
computer 2
video
monitor
network
serial control
audio in
audio in
audio in
audio out
R
R
L
L
Y
Pr
Pb
s-video
computer in
подключите компонентные кабели
computer 1
computer 2
video
monitor
network
serial control
audio in
audio in
audio in
audio out
R
R
L
L
Y
Pr
Pb
s-video
computer in
и видеокабели
