* Возможно ухудшение точности до 100 м 2 DRMS в соответствии с программой выборочного
наличия U.S. DOD.
Характеристики питания
Батареи: две батареи типа “AA” 1.5 В1
Источник: 8-35 В пост. тока
Предохранитель: AGC/3AG – 2.0 А
ПРИЛОЖЕНИЕ В. ПОДКЛЮЧЕНИЕ И ИНТЕРФЕЙС
Подключение кабеля питания/данных
Кабель питания/данных соединяет GPSMAP 76 с системой питания 8-35 В пост. тока и

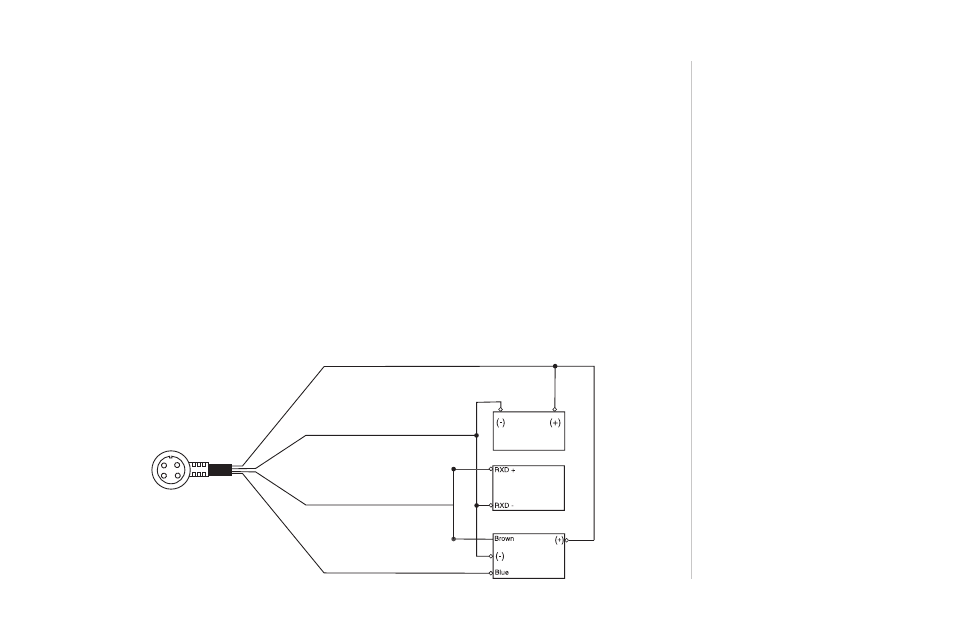

обеспечивает интерфейс для подключения внешних устройств. Цветовой код на рис. ниже
показывает подключение отдельных проводов кабеля. В системе используется предохрани-
тель AGC/3AG – 2.0 А.
Приложение
Коричневый: вывод
данных
Белый: ввод данных
Черный: земля
Красный: питание
Автопилот/
устройство
NMEA
Приемник
радиомаяка
GBR 23
Источник
питания
8-35В пост. т
1 Диапазон допустимых тем-
ператур для прибора GPSMAP
76 может выходить за пре-
делы допустимого диапазона
некоторых батарей. Алкаиновые
батареи могут разрушаться
при высоких температурах.
Алкаиновые батареи теряют
значительное количество заряда
при снижении температуры.
Если Вы используете устройство
GPSMAP 76 при отрицательных
температурах, советуем Вам
применять литиевые бата-
реи. Частое использование
подсветки значительно сократит
срок службы батарей.
