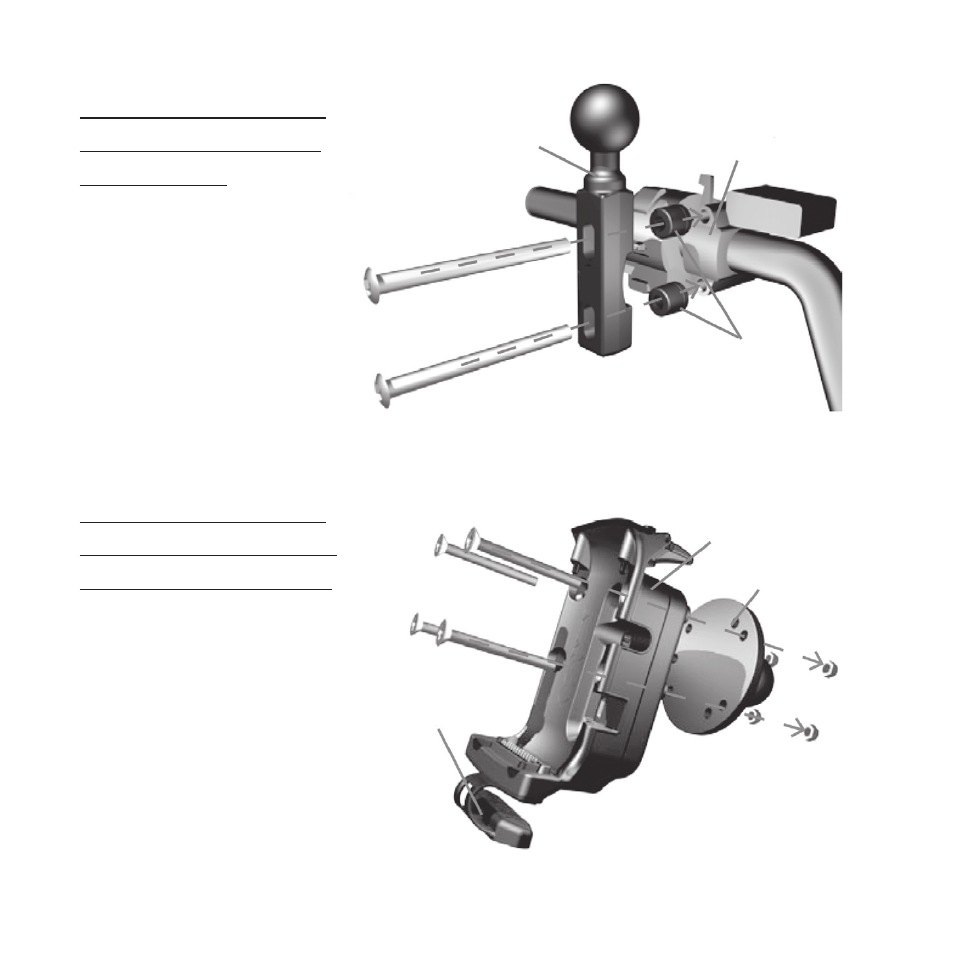

3: Крепление пластины
основания к подставке
прибора zumo
Прикрепите пластину
основания к подставке
прибора zumo, используя
болты с плоскими голов-
ками М40 х 40 мм и гайки.
Затяните гайки для
обеспечения надежной
фиксации компонентов.
4: Крепление пластины
основания к держателю,
установленному на руле
Вставьте шаровое соедине-
ние держателя и пластины
основания в двусторонний
шарнирный зажим.
Слегка затяните фик-
сатор.
Отрегулируйте положе-
ние подставки прибора для
Втулки
Держатель
Скоба сцепления/
тормоза
Защитная
крышка
Подставка
прибора zumo
Пластина
основания
