54 StreetPilot 7200/7500 Руководство пользователя
ВНИМАНИЕ: В соответствии с положениями гаран-
тии Garmin кабель DR должен устанавливаться специ-
алистами, имеющими лицензию компании Garmin.
Подключение кабеля DR к автомобилю
1. Подключите оранжевый провод DR1 к сигналу датчика
скорости автомобиля. Не подключайте к сигналу датчика
скорости автомобиля от управления ABS. (Примеча-
ние: для камеры заднего вида необходимо подключить
только провод DR2).
2. Подключите зеленый провод DR2 к переключателю
огней заднего хода.
Подключение кабеля DR к прибору 7500
1. Откройте защитную крышку, расположенную на разъеме
12 В, для получения доступа к коннектору DR.
2. Подключите кабель DR к коннектору DR до упора.
Настройка программного обеспечения прибора
7500 на режим DR
Находясь на странице меню, выберите позиции Settings
(настройки) > Navigation (навигация) > стрелка вниз > Dead
Reckoning Setup (настройка навигационного счисления) >
Settings (настройки).
Odometer Wave Type (тип волны одометра) – Вы можете
выбрать опцию “Square Wave” (квадратная волна) или “Sine
Wave” (синусная волна). Вы можете узнать нужную настройку
у производителя Вашего автомобиля или определить с помо-
щью осциллографа. Более распространенной является опция
“Square Wave”.
Reverse Light Polarity (полярность огней заднего хода)
– выберите опцию High (высокое напряжение) или Low (низкое
напряжение). Вы можете получить информацию о поляр-

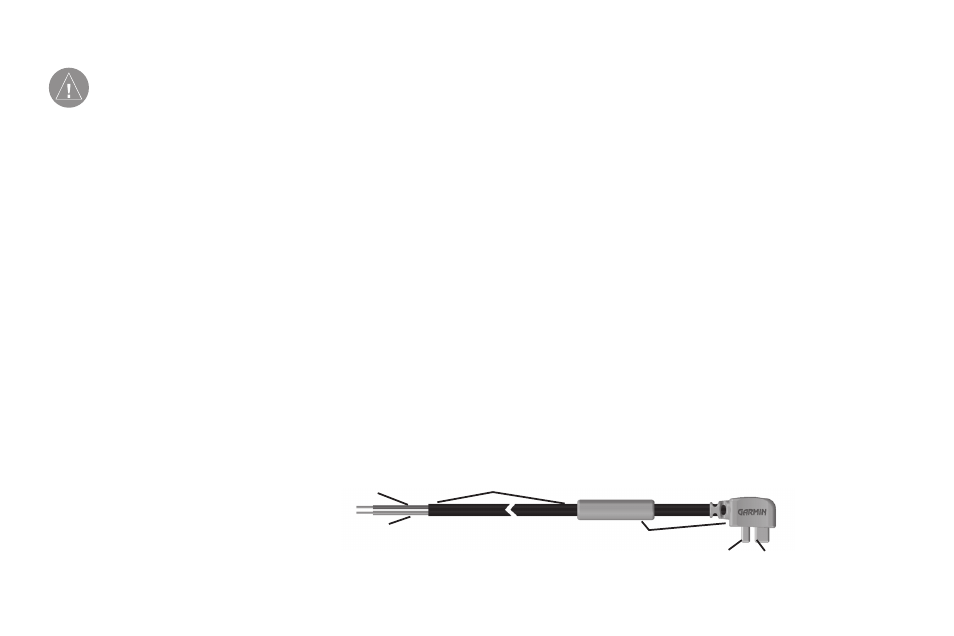

DR2 (зеленый) – к переключателю огней
заднего хода
DR 1
DR 2
DR1 (оранжевый) – к сигналу датчика скорости
автомобиля
НЕ обрезайте / наращивайте кабель
между ограничителем и вилкой
Если Вам необходимо обрезать
или срастить кабель, выполните
разрез после ограничителя
