6
Ру
сский

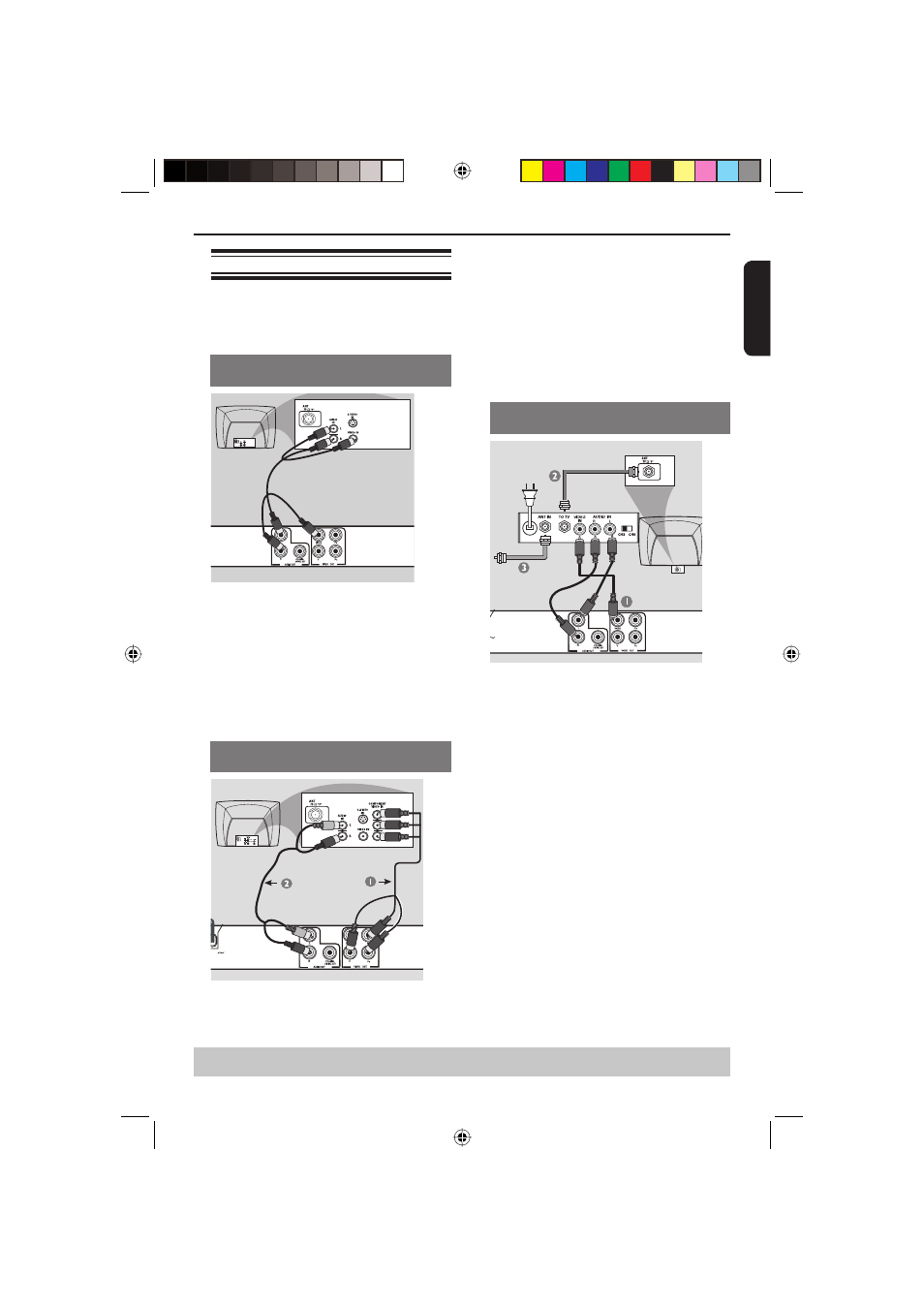

Подсоединение к телевизору
ВАЖНО!
Потребуется выполнить только одно
из описанных ниже видеосоединений в
зависимости от возможностей телевизора.
Подсоединяйте проигрыватель дисков DVD
непосредственно к телевизору.
Использование гнезда композитного
видео (CVBS)
A Используйте кабель композитного видео (желтого
цвета), чтобы подсоединить гнездо VIDEO
(CVBS) проигрывателя дисков DVD к входному
видеогнезду (обозначенного также A/V In,
Video In или Composite) на телевизоре (кабель
прилагается).
Чтобы вывести звук с этого проигрывателя дисков
DVD через динамики телевизора, используйте
аудиокабели (белого и красного цвета) для
подсоединениягнезд AUDIO OUT (L/R) на
проигрывателе дисков DVD к соответствующим
гнездам AUDIO IN на телевизоре (кабель
прилагается).
Использование гнезд компонентного
видео (Y,P B ,P R )
NS
ВАЖНО!
Качества видеоизображения с
прогрессивной разверткой можно добиться
только при использовании Y,P B ,P R и
телевизора с прогрессивной разверткой.
–
–
–
Подсоединение
Полезный совет: Прежде чем выполнять или изменять подсоединения, убедитесь, что
все устройства отключены от сети питания.
A Используйте кабели компонентного видео
(зеленого цвета, синего, красного) для
подсоединения гнезд Y,P
B ,P R на проигрывателе
дисков DVD к соответствующим входным гнездам
компонентного видео (обозначенным также
Y,P
B ,P R ) на телевизоре (кабель не прилагается).
B Используйте аудиокабели (белого и красного
цвета) для подсоединения гнезд AUDIO OUT (L/R)
на проигрывателе дисков DVD к соответствующим
гнездам AUDIO IN на телевизоре (кабель не
прилагается).
C Описание настройки прогрессивной развертки см.
на стр. 11.
Использование радиочастотного
модулятора
Задняяпанель
радиочастотногомодулятора
(тольковкачествепримера
Коаксиальныйкабельлитцендрат
ктелевизору
ВАЖНО!
Если телевизор оснащен только одним
входным гнездом антенны (Antenna In)
(обозначенным также 75 ohm или RF In), то
для воспроизведения диска DVD на экране
телевизора потребуется радиочастотный
модулятор.
A Используйте кабель композитного видео (желтого
цвета), чтобы подсоединить гнездо VIDEO (CVBS)
проигрывателя дисков DVD к входному гнезду на
радиочастотном модуляторе (кабель прилагается).
Чтобы вывести звук с этого проигрывателя дисков
DVD через динамики телевизора, используйте
аудиокабели (белого и красного цвета) для
подсоединения гнезд AUDIO OUT (L/R) на
проигрывателе дисков DVD к соответствующим
гнездам AUDIO IN на радиочастотном модуляторе
(кабель прилагается).
B Используйте коаксиальный кабель-литцендрат (не
прилагается) для подсоединения гнезда ANTENNA
OUT или TO TV на радиочастотном модуляторе к
гнезду ANTENNA IN на телевизоре.
C Подсоедините кабель антенного или кабельного
телевизионного служебного сигнала к гнезду
ANTENNA IN или RF IN на радиочастотном
модуляторе. (Возможно, первоначально он был
подсоединен к телевизору. Отсоедините этот
кабель от телевизора.)
–
