10

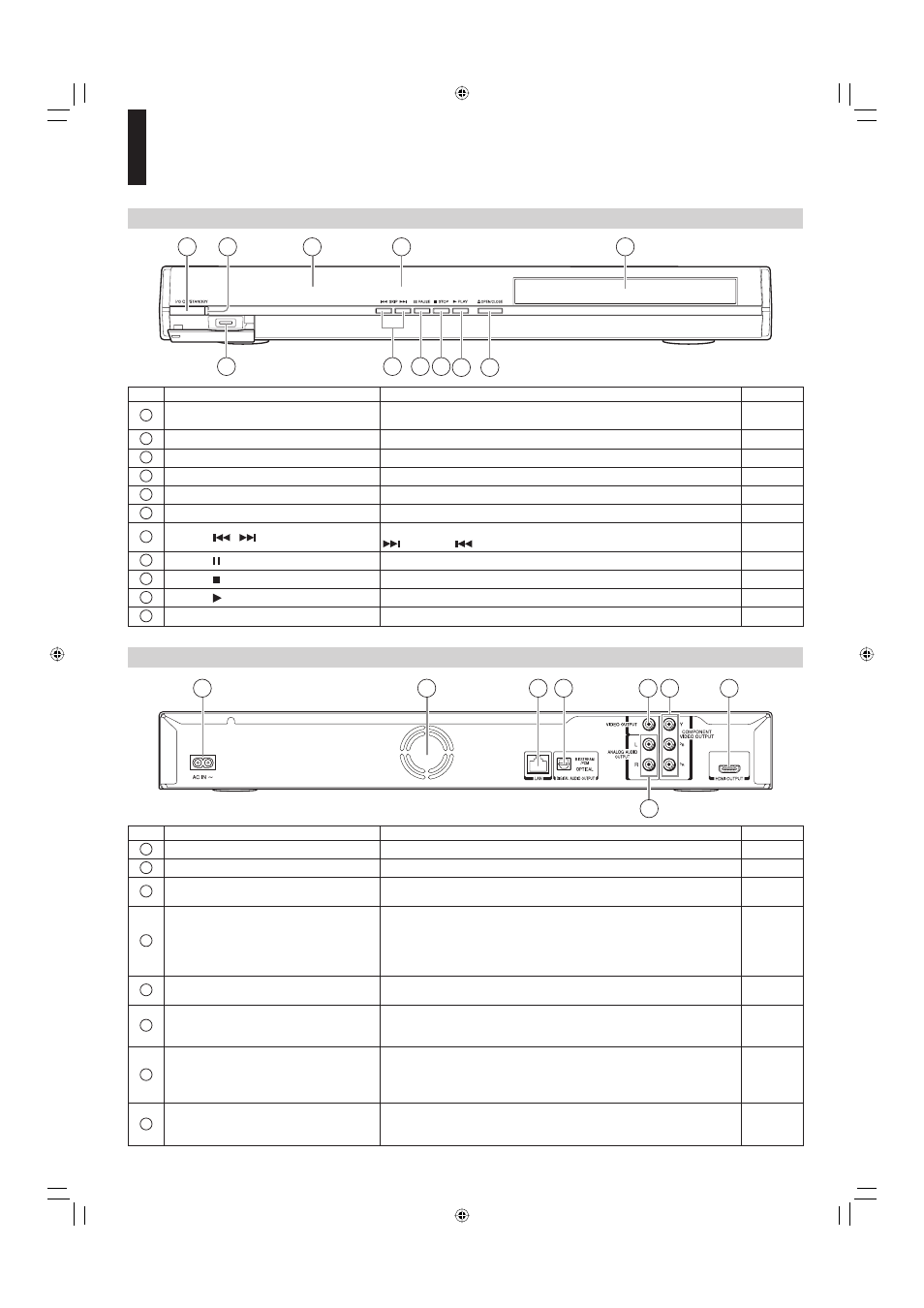

Указатель деталей и элементов управления
Передняя панель
Задняя панель
№
Элемент управления
Функция
Страница
1
Кнопка ON/STANDBY
Включает питание устройства или переводит устройство в режим
ожидания.
18
2
Индикатор ON/STANDBY
Синий: питание вкл / Красный: режим ожидания
18
3
Дисплей передней панели
См. следующую страницу.
11
4
Датчик дистанционного управления Принимает инфракрасные сигналы с пульта ДУ.
13
5
Лоток для диска
Загружает диск в дисковод.
24
6
Порт Extension
Для дальнейших функций.
28
7
Кнопки
/
(SKIP)
Находит раздел или дорожку.
: вперёд /
: назад
25
8
Кнопка
(PAUSE)
Временно приостанавливает воспроизведение. 25
9
Кнопка (STOP)
Останавливает воспроизведение.
25
10
Кнопка (PLAY)
Начинает воспроизведение.
24
11
Кнопка OPEN/CLOSE
Открывает и закрывает лоток для диска.
24
№
Элемент управления
Функция
Страница
1
Гнездо AC IN
Подключите поставляемый кабель электропитания.
17
2
Вентилятор
Не блокируйте вентиляционные отверстия.
–
3
Порт LAN
Воспользуйтесь этим портом для подключения к сети со всегда
включенным широкополосным соединением.
17
4
Разъем DIGITAL AUDIO OUTPUT
BITSTREAM/PCM OPTICAL
(ОПТИЧЕСКИЙ разъем
ЦИФРОВОГО АУДИОВЫХОДА
БИТОВОГО ПОТОКА/PCM)
Выводит цифровые аудиосигналы.
Подключите к цифровому аудиовходу или усилителю,
оснащенному цифровым аудиодекодером.
При подключении дополнительного цифрового кабеля тщательно
вставьте соединитель в разъем.
16
5
Разъем VIDEO OUTPUT
(ВИДЕОВЫХОД)
Передают видеосигналы подключенному телевизору или
усилителю.
15
6
Гнёзда COMPONENT VIDEO OUTPUT
Передают видеосигнал подключенному телевизору или монитору.
Подключите к телевизору или монитору, оснащенным
компонентными видеоразъемами.
15
7
Разъем HDMI OUTPUT
(Разъем HDMI ВЫХОДА)
Передают видео/аудиосигналы подключенному телевизору,
монитору или AV усилителю.
Подключите к телевизору, монитору или AV-усилителю,
оснащенным HDMI-входами.
15
8
Разъемы ANALOG AUDIO OUTPUT
(Разъемы АНАЛОГОВОГО
АУДИОВЫХОДА)
Передают аудиосигналы подключенному телевизору или AV-
усилителю.
16
1
2
3
4
5
11
10
6
7 8 9
1
2
3
4
8
5 6
7
