ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

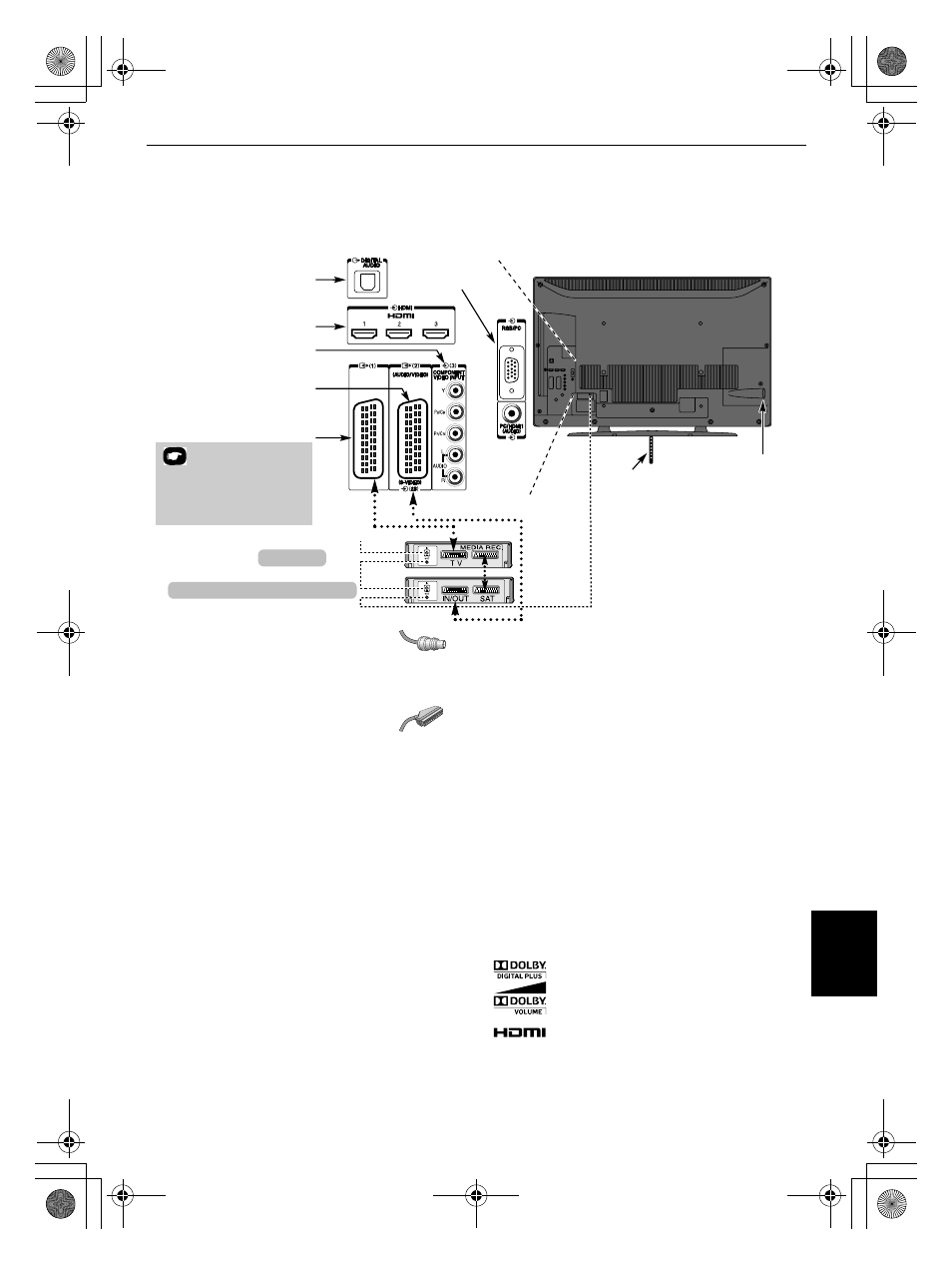

Подключение внешнего оборудования
Перед подключением внешнего оборудования выключите все выключатели питания. В случае
отсутствия выключателя отсоедините штепсель от настенной розетки.
Антенные кабели: - - - - - - - - - - - - - - - - - - - - -
Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер* и/или устройство записи на
носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на носитель.
Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . .
Подсоедините к телевизору гнездо видеомагнитофона IN/OUT.
Подсоедините к телевизору гнездо декодера TV. Соедините
гнездо устройства записи на носитель SAT с гнездом декодера
MEDIA REC.
Перед запуском функции Автомат. Настройка установите для
декодера и устройства записи на носитель режим ожидания.
Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).
Гнездо цифрового аудиовыхода позволяет подсоединять
поддерживаемую систему объемного звучания.
ПРИМЕЧАНИЕ. Этот выход всегда активен.
HDMI™ (High-Definition Multimedia Interface - мультимедийный
интерфейс высокой четкости) предназначен для
использования с DVD-оборудованием декодером или
электрическим оборудованием с цифровым аудио- и
видеовыходом.
Список поддерживаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр. 51.
ПРИМЕЧАНИЕ. Несмотря на то, что к данному телевизору
можно подключать оборудование с интерфейсом HDMI,
некоторые виды такого оборудования могут работать
некорректно.
К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по
всем
видам подключения дополнительного оборудования
необходимо обращаться к соответствующим
руководствам по эксплуатации для пользователей.
SCART 1 рекомендуется использовать для декодера, а
SCART 2 - для устройства записи на носитель.
При подключении устройств S-Video установите для
режима Вход EXT 2 значение S-VIDEO. см. стр. 41.
Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку
o
и выберите любой из режимов: DTV, EXT 1,
EXT 2, EXT 3, HDMI 1, HDMI 2, HDMI 3, HDMI 4, ПК или ATV.
Если в режиме DTV выбран режим внешнего входа, с гнезда
SCART не будут выводиться видео-/аудиосигналы. В режиме
EPG можно также отключить звук на выходе SCART.
КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT 3)
Входные гнезда HDMI™
SCART 2 (EXT 2)
КРЕПЕЖНАЯ
ЛЕНТА
SCART 1 (EXT 1)
декодер
*
устройство записи на носитель
*возможно
использование
цифрового спутникового
или любого другого
совместимого декодера.
Выключатель
питания
ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД
Антенна/кабель
На рисунке изображена модель 40LV685D.
ВХОД RGB/PC
Изготовлено по лицензии компании Dolby Laboratories.
Dolby и знак в виде двойной буквы D являются
зарегистрированными товарными знаками компании
Dolby Laboratories.
HDMI, логотип HDMI и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками HDMI
Licensing, LLC.
INSTAPORT
™ и логотип INSTAPORT являются товарными знаками
компании Silicon Image, Inc. в США и других странах.
