U svakom slučaju napojni kabel
mora biti postavljen tako da ni na
jednom mjestu ne dostiže temperaturu
višu od 90 °C.

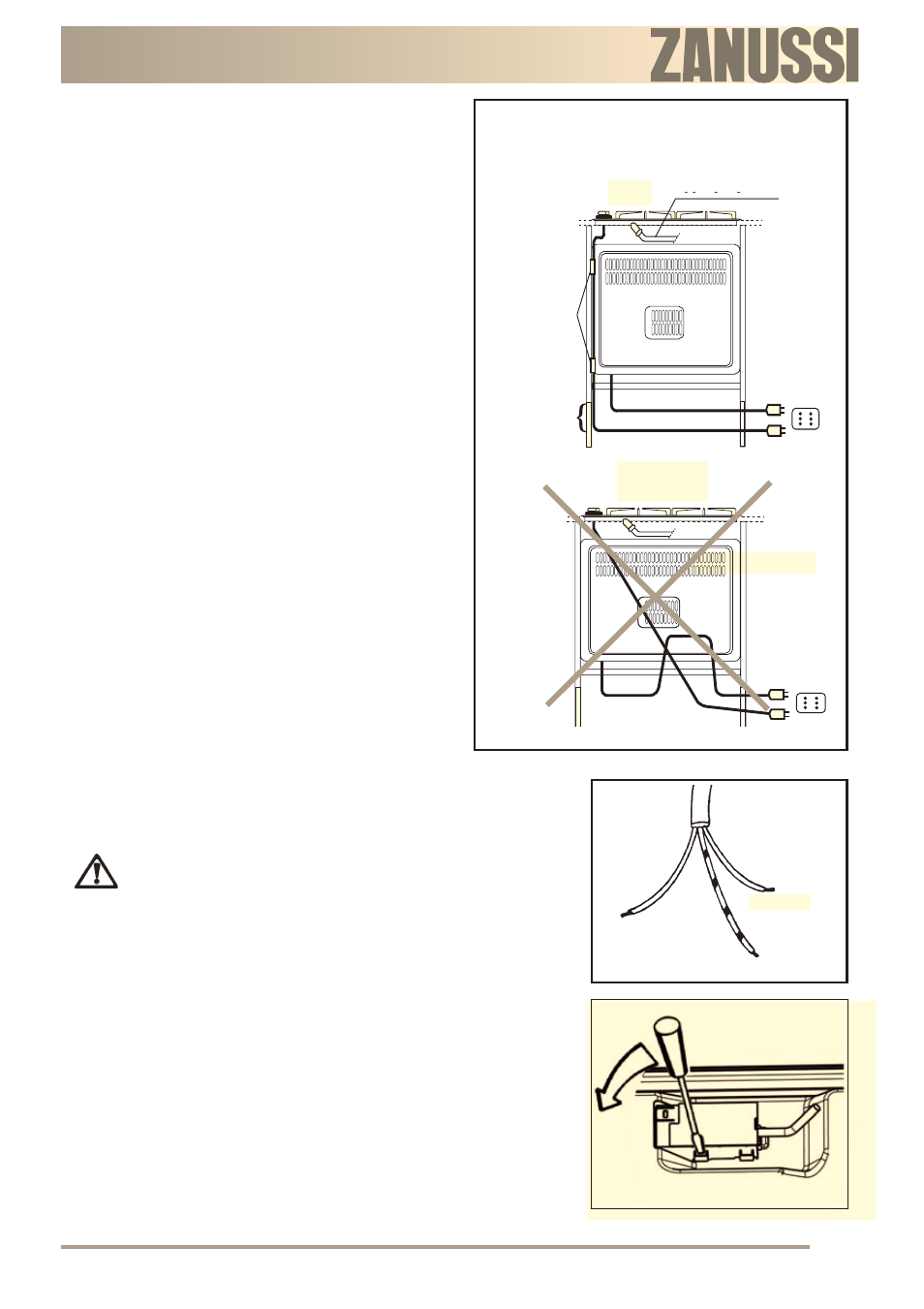

Primjer optimalnog položaja prikazan
je na Slici 6. Kabel se vodi pomoću
držača koji su pričvršćeni bočno za
uređaj, tako da se izbjegne bilo kakav
kontakt s elementom ispod kuhala.
Zamjena kabela za napajanje
U slučaju zamjene kabela potrebno je
koristiti samo kabele tipa H05V2V2-F
T90 koji su primjereni radnom
opterećenju i temperaturi. Osim toga,
potrebno je da žuto-zelena žica
uzemljenja bude otprilike 2 cm duža od
žica faze i nule (Slika 7).
Nakon povezivanja isprobajte grijaće
elemente tako da ih ostavite uključene
otprilike 3 minute.
Za otvaranje poklopca ploče sa
spojnicama i pristup stezaljkama,
postupite na sljedeći način:
• stavite vrh odvijača u izbočine koje
se nalaze na vidljivom dijelu ploče
sa spojnicama;
•
pritisnite lagano i koristite ga kao
polugu (Fig. 8).
Zamjenu kabela za napajanje
treba izvršiti isključivo
ovlašteni servis ili osoba sa
sličnim kvalifikacijama.
Slika 8
Slika 7
Slika 6
Uzemljenje (žuto-zelena)
DA
KRUTA BAKRENA CIJEV ILI
SAVITLJIVA CIJEV OD
NEHRĐAJUČEG ČELIKA
OBUJMICE
S p o r e d n i
otvori na
e l e m e n t u
pokučstva
POGLED STRAGA
POGLED STRAGA
NE
Neutralna
/nula
