electrolux
67
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
FO 0584

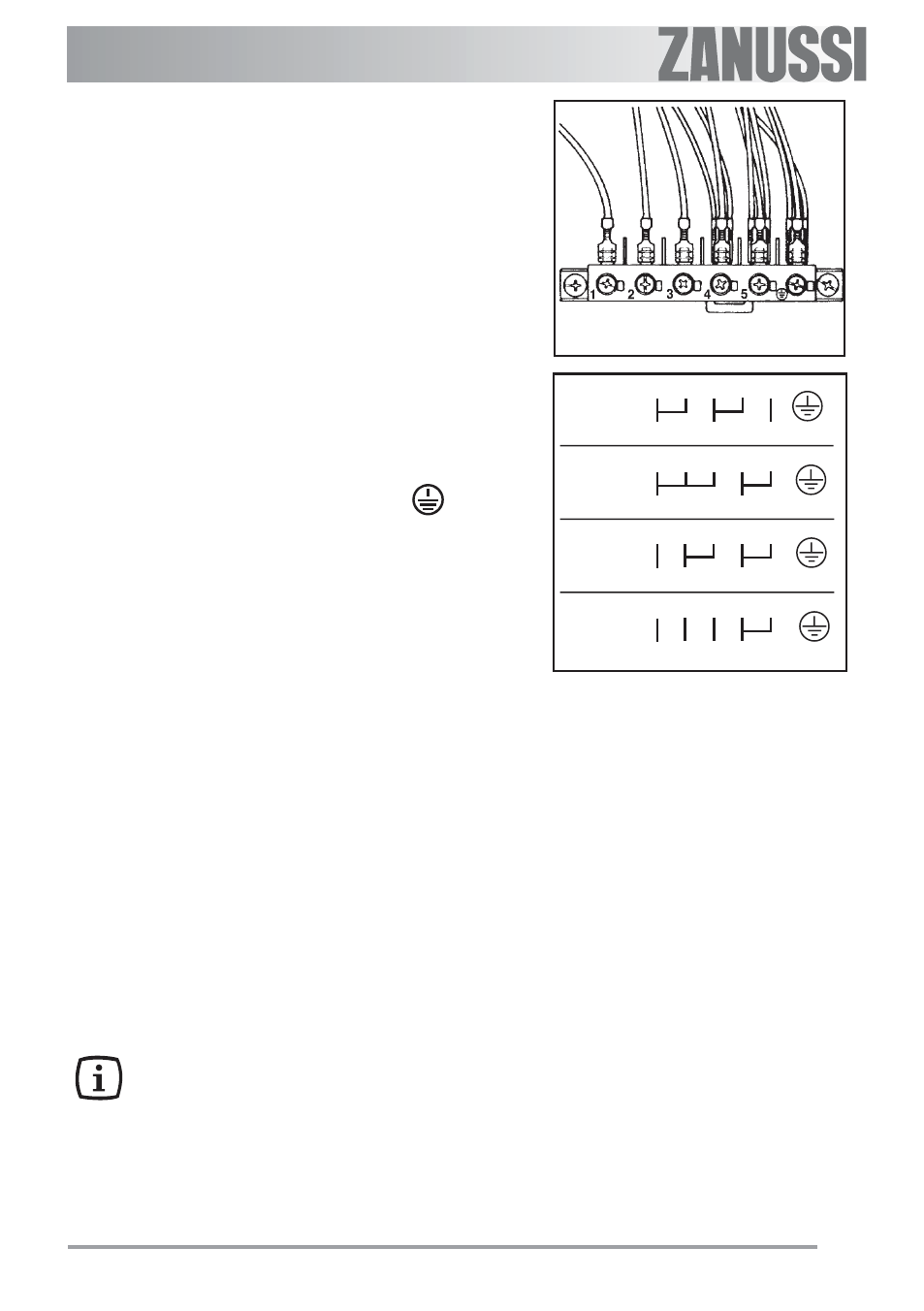

Подсоединение к клеммной
колодке
Плита оснащена легко доступной 6-
полюсной клеммной колодкой,
перемычки (параллельные
соединения) на которой уже
установ-лены таким образом, что они
соответствуют
подключению к
трехфазной сети электропитания
напряжением 400 В с нулевым проводом
(Рис. A). При наличии другого
напряжения сети перемычки на
клеммной колодке должны быть
установлены так, как показано на
схеме (Рис. B). Провод заземления
должен быть подключен к клемме .
После подсоединения сетевого шнура
к клеммной колодке закрепите его
хомутом.
Э л е к т р и ч е с к о е
подключение к варочной
панели
Данный электроприбор можно
подключить к варочным панелям,
перечисленным в разделе “Технические
данные”. Розетка для подключения к
панели расположена наверху корпуса
шкафа. В комплект варочных панелей
входят соединительные провода и
кабель заземления; на них имеются
соответствующие вилки. Подключение
варочной панели к шкафу выполняется
посредством включения такой вилки в
соответствующую розетку шкафа.
Соединение-вилка-розетка устроено
так, чтобы исключить ошибку при
подключении.
Изготовитель снимает с себя
всякую ответственность в
случае несоблюдения
указанных мер безопасности.
FO 0330 Рис. A
Рис. B
