Conexión eléctrica
La conexión debe realizarse conforme con las normas y
disposiciones legales vigentes.
Antes de efectuar la conexión, cerciorarse de que:
- eI automatico de la instalación eléctrica puede
soportar la carga del aparato (ver tarjeta matricula;
- que el enchufe esté dotado de una eficaz torna de
tierra, segun las normas vigentes;
- la clavija o el interruptor empleado sea facilmente
accesible con el aparato instalado
El aparato debe conectarse a una tensión de 230 V. Los trabajos
de instalación deberán ser realizados por instaladores competentes
y conforme a la normativa vigente.
El aparato está provisto de cable de alimentación. Mon-
tar en el cable una clavija adecuada a la carga. La
encimera debe conectarse a una toma de corriente
adecuada con un interruptor bipolar que sea fácilmente
accesible después de finalizada la instalación.
Si se efectua una conexión directa a la red, es necesario
interponer entre el aparato y la red un interruptor, con
apertura minima de 3 mm entre los contactos,
dimensionado a la carga y correspondiente a la normati-
va en vigor. EI cable de fase de color marrón (que viene
de la toma “L” de la caja de conexiones), debe estar
siempre conectado a la red de alimentación.
En todo caso el cable de alimentación debe estar
colocado de forma que ningun punto del mismo alcance
una temperatura superior en 90°C.
Despues de la conexión, probar los elementos
calefactores, haciendolos funcionar unos 3 minutos.
Sustitución del cable de
alimentación
La conexión del cable de alimentación a la caja de
conexiones es del tipo “Y”: el cable flexible solo se puede
sustituir con la ayuda de un util especial, del que dispo-
ne el Servicio Tecnico. En el caso de sustituir el cable,
es preciso usar cables tipo HOSV2V2-T90° adaptos a
la carga y a la temperatura de trabajo. El cable de tierra
amarillo/verde ha de ser mas largo que los otros dos en
unos 2 cm (Fig. 1).

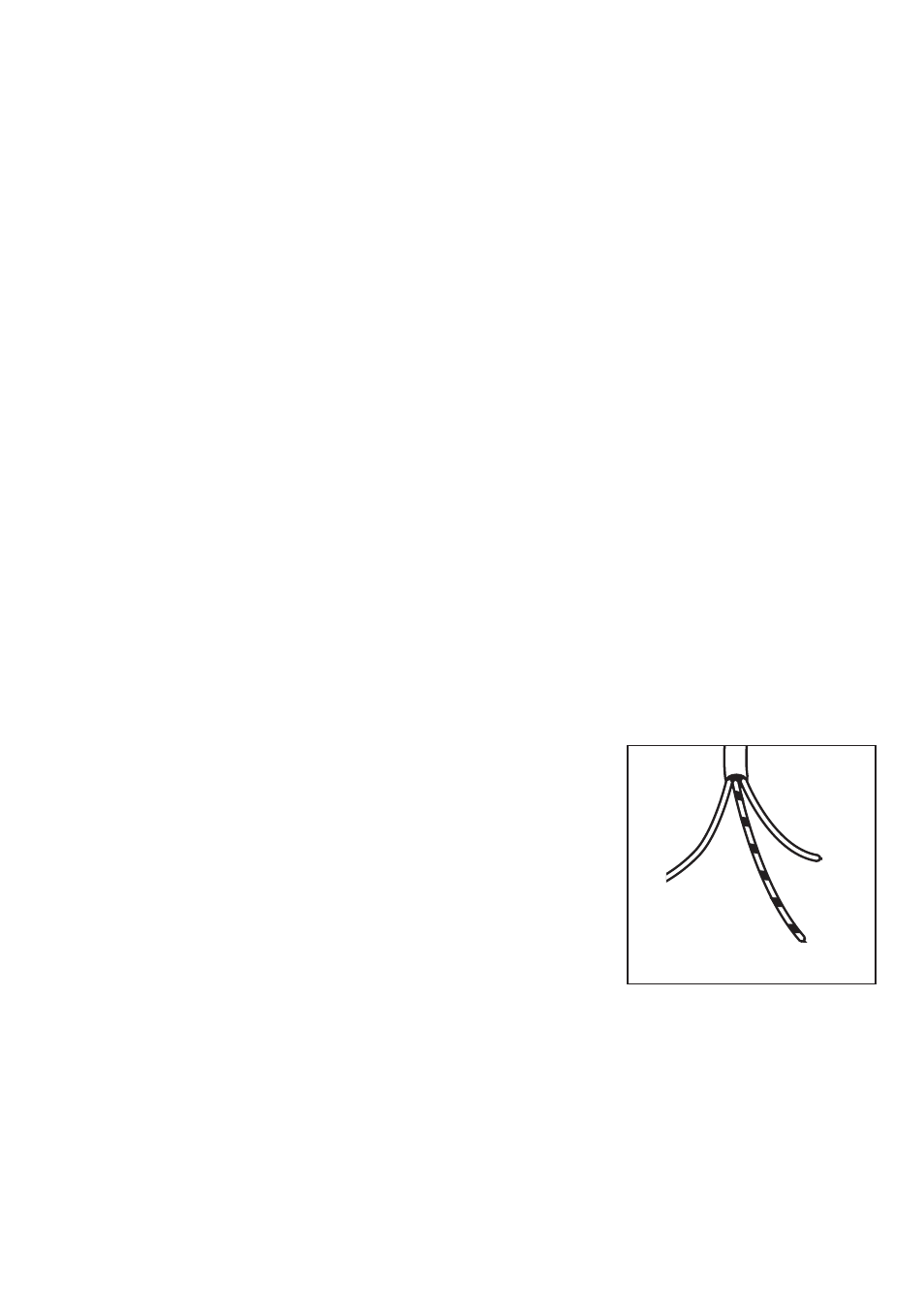

Fig. 1
tierra (amarillo-verde)
fáse
neutro
