Подсоединение к клеммной
колодке
Плита оснащена легко доступной 6-
полюсной клеммной колодкой,
перемычки (параллельные соединения)
на которой уже установ-лены таким
образом, что они соответствуют
подключению к трехфазной сети
электропитания напряжением 400 В с
нулевым проводом (Рис. A). При
наличии другого напряжения сети
перемычки на клеммной колодке
должны быть установлены так, как
показано на схеме (Рис. B). Провод
заземления должен быть подключен к
клемме . После подсоединения
сетевого шнура к клеммной колодке
закрепите его хомутом.
Э л е к т р и ч е с к о е
подключение к варочной
панели
Данный электроприбор можно
подключить к варочным панелям,
перечисленным в разделе
“Технические данные”. Розетка для
подключения к панели расположена
наверху корпуса шкафа. В комплект
варочных панелей входят
соединительные провода и кабель
заземления; на них имеются
соответствующие вилки. Подключение
варочной панели к шкафу выполняется
посредством включения такой вилки в
соответствующую розетку шкафа.
Соединение-вилка-розетка устроено
так, чтобы исключить ошибку при
подключении.
Изготовитель снимает с себя
всякую ответственность в
случае несоблюдения
указанных мер безопасности.

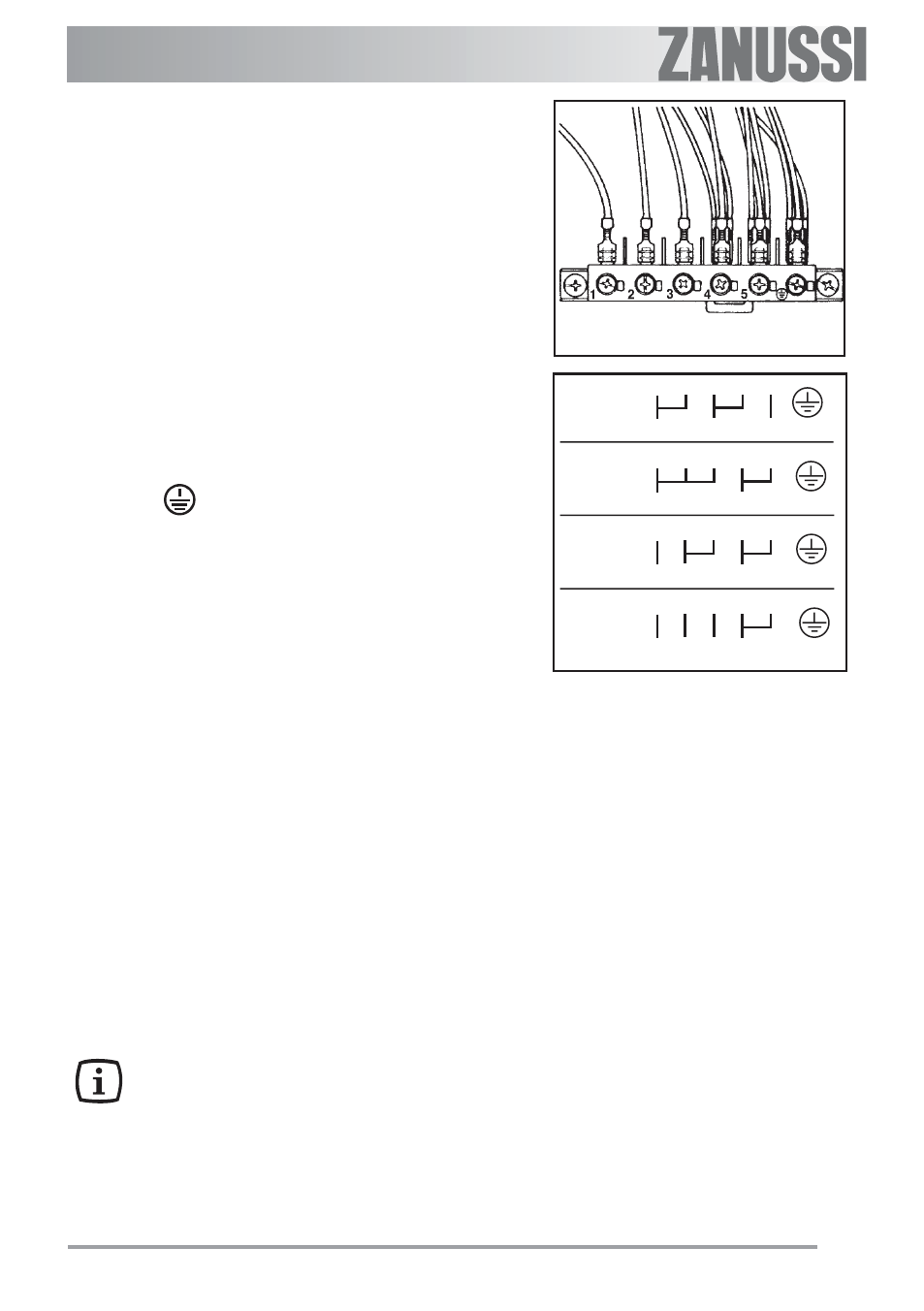

FO 0330 Рис. A
Рис. B
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
