Подключение к газовой магистрали
Использование гибких резиновых
шлангов не допускается.
Подключение прибора к
газовой магистрали
Газовый патрубок находится в верхней
части духового шкафа, прямо за панелью
управления.
Подключение к газовой магистрали:
1.
Немного вдвиньте духовой шкаф в нишу
(примерно на 30 см) и работайте с
патрубком сверху. Подключение можно
выполнить, действуя в соответствии с
одной из следующих процедур:
A) подключение через гибкую
металлическую трубу (макс.
длина до 2 метров) - навинтите
трубу подачи газа на патрубок (1/2“),
вставив между трубой и основанием
патрубка прокладку из комплекта
поставки духового шкафа;
B) подключение через жесткую
металлическую трубу (мягкая
медь - мин. диаметр: 8 мм) - вставьте
медную трубу в патрубок после
установки соответствующей гайки и
наконечника-оливы на медную
трубу с помощью переходника (в
комплект поставки не входит).
2. Затяните гайки ключом 22. Делайте это
осторожно, чтобы не сдвинуть патрубок
с места и не приложить нежелательные
нагрузки на систему подачи газа в
приборе.
3. Полностью вставьте в углубление и
зафиксируйте наконечник, как описано
в соответствующем разделе.
4. Проверьте герметичность соединения с
помощью раствора для определения
утечки газа.
Ни в коем случае не применяйте для
проверки герметичности открытое
пламя!

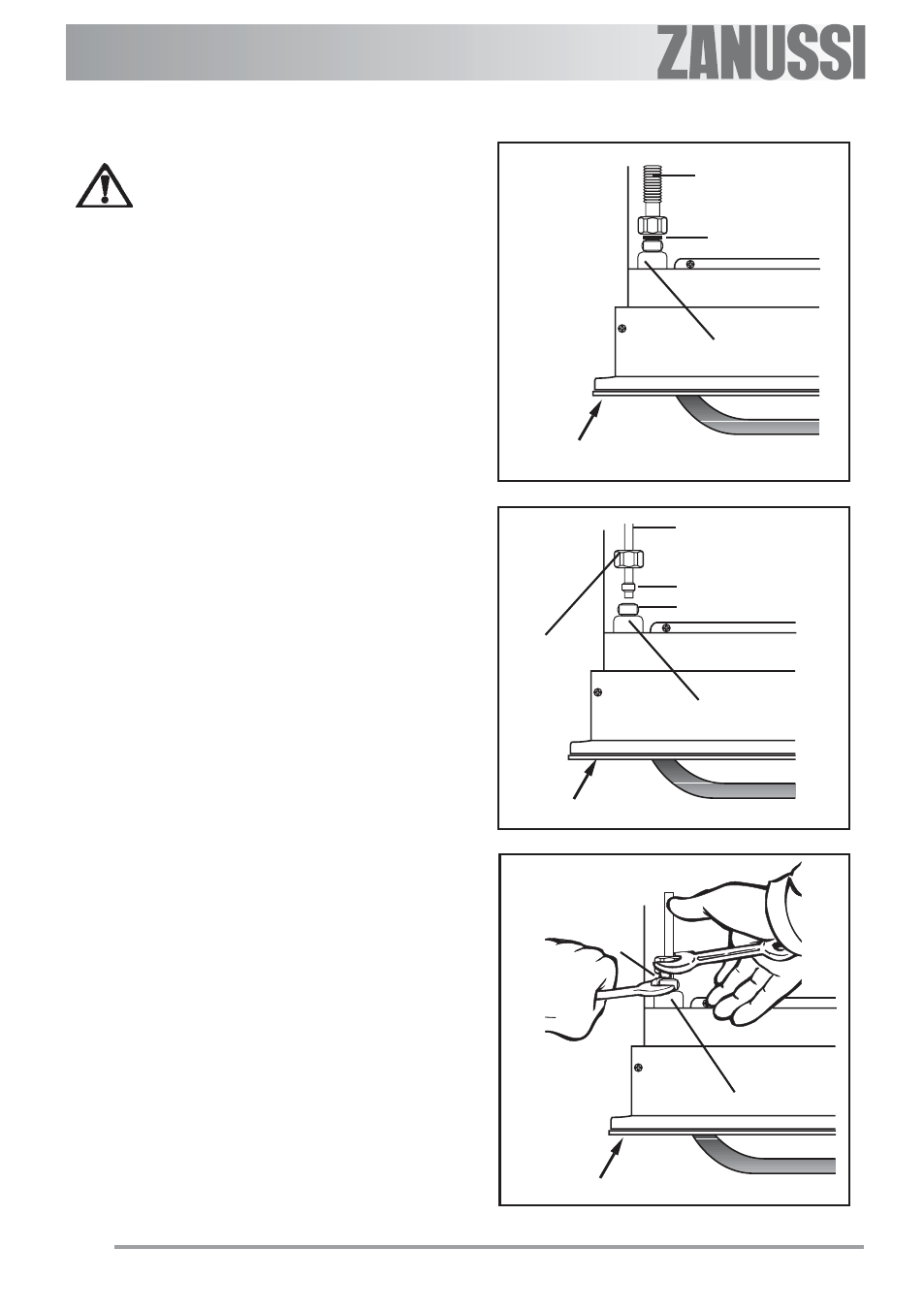

Гибкая
м е таллическая
труба
Прокладка
Гайка
Патрубок подачи газа
Патрубок подачи газа
Панель управления
Вид
сверху
Вид
сверху
Панель управления
A)
Наконечник-олива
Гайка
Патрубок подачи газа
Панель управления
Вид
сверху
Жесткая
металлическая
труба
Соединитель
B)
