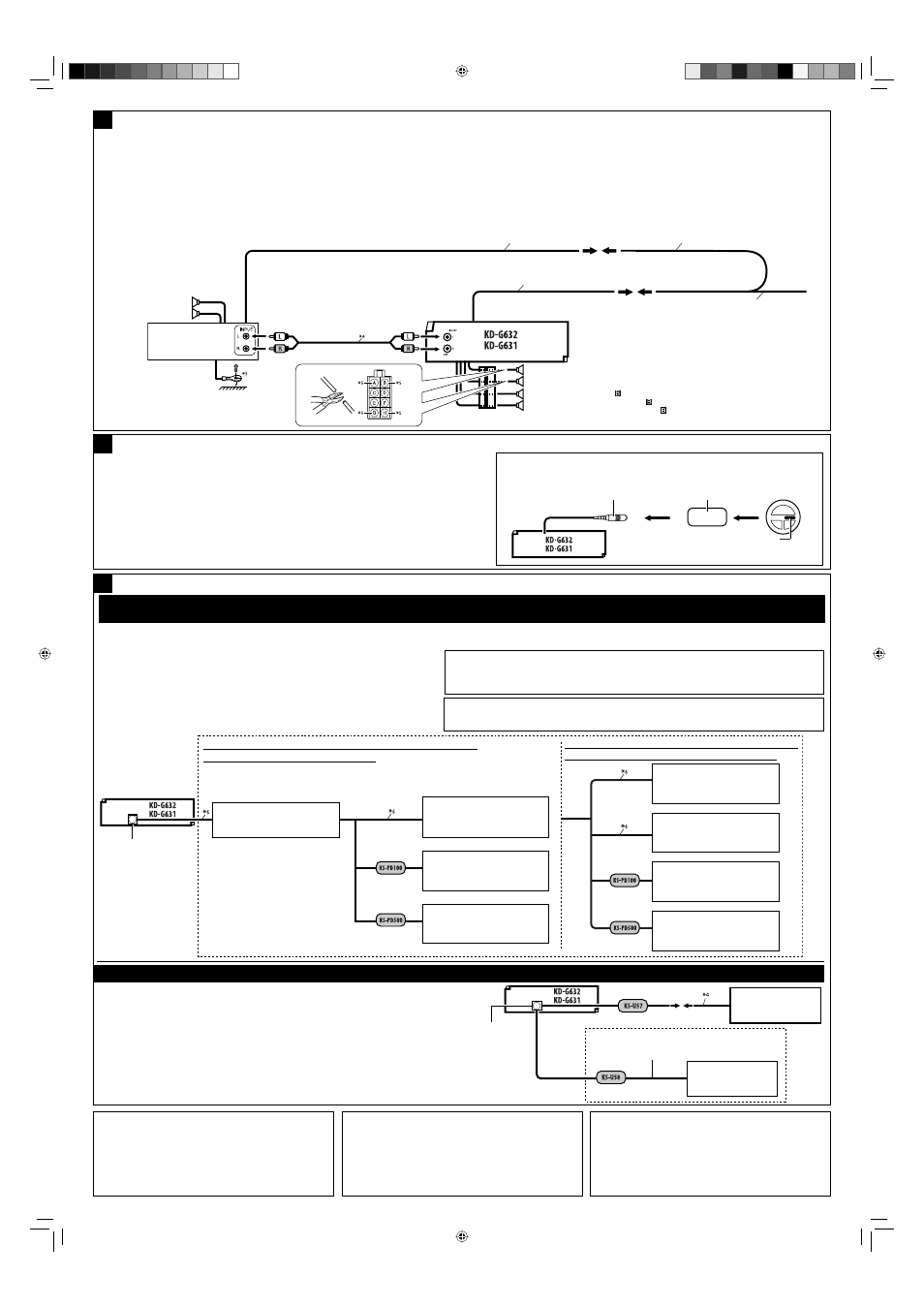

Connecting the external amplifier / Anschließen des externen Verstärkers / Подключение внешнего усилителя

You can connect an amplifier to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote

lead of the other equipment so that it can be controlled through
this unit.

• Disconnect the speakers from this unit, connect them to the

amplifier. Leave the speaker leads of this unit unused.

Можно подключить усилитель для обновления автомобильной
стереосистемы.
• Подсоедините провод внешнего устройства (синий с белой

полосой) к проводу внешнего устройства другого оборудования
так, чтобы им можно было управлять с этого устройства.

• Отсоедините громкоговорители от данного

устройства, подключите их к усилителю. Оставьте
провода громкоговорителей данного устройства
неиспользованными.

Rear speakers

Hintere Lautsprecher

Задние громкоговорители

JVC Amplifier

JVC Verstärker

JVC-усилитель

Remote lead
Fernbedienungsleitung
Провод внешнего устройства

Remote lead (blue with white stripe)
Fernbedienungsleitung (blau mit weißem Streifen)
Провод внешнего устройства (cиний с белой полосой)

To the remote lead of other equipment or power aerial if any
Zum Zusatzkabel des anderen Geräts oder der Motorantenne,
sofern vorhanden
К удаленному проводу другого оборудования или
антенны

Sie können einen Verstärker anschließen, um Ihre Autostereoanlage zu
erweitern.
• Schließen Sie das Fernbedienungskabel (blau mit weißem Streifen) an

das Fernbedienungskabel des anderen Geräts an, so daß es über dieses
Gerät gesteuert werden kann.

• Die Lautsprecher von diesem Gerät abtrennen und am

Verstärker anschließen. Die Lautsprecherleitungen dieses
Geräts unbenutzt lassen.

Y-connector (not supplied for this unit)
Y-Anschluß (wird nicht mit Gerät mitgeliefert)
Разъем Y (не входит в комплект поставки)

Firmly attach the ground wire to the metallic body or to the chassis of

the car—to the place uncoated with paint (if coated with paint, remove
the paint before attaching the wire). Failure to do so may cause damage
to the unit.

Signal cord (not supplied for this unit)

Cut the rear speaker leads of the car’s ISO connector and connect them

to the amplifier.

Connecting cord supplied for your CD changer or DAB tuner.

Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen

des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein (sollte die
Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle, bevor
Sie den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß
angeschlossen wird, kann dieses Gerät beschädigt werden.

Einzelleitung (wird nicht mit Gerät mitgeliefert)

Schneiden Sie die hinteren Lautsprecherkabel des ISO-Steckverbinders des

Fahrzeugs ab, und schließen diese an den Verstärker an.

Anschließen des für CD-Wechsler oder DAB-Tuner mitgelieferten Kabels.

Плотно прикрепите заземляющий провод к металлическому

кузову или шасси автомобиля—в месте, не покрытом краской
(если оно покрыто краской, удалите краску перед тем, как
прикреплять провод). Невыполнение этого требования может
привести к повреждению данного устройства.

Кабель сигнала (не входит в комплект поставки)

Отрежьте провода задних громкоговорителей разъема ISO и

подсоеди ните их к усилителю.

Подключение кабеля, входящего в комплект поставки устройства

автоматической смены компакт-дисков или тюнера DAB.

Rear speakers
Hintere Lautsprecher
Задние громкоговорители

Front speakers (see diagram )
Vordere Lautsprecher (siehe Schaltplan )
Передние громкоговорители (см. схему

)

Connecting to the steering wheel remote controller / Anschluß an die Lenkradfernbedienung / Подключение к рулевому пульту
дистанционного управления

Steering wheel remote input
Eingang für Lenkradfernbedienung
Вход рулевого пульта
дистанционного управления

OE remote adapter (not supplied)
Radio-Lenkrad-Fernbedienungsadaption (nicht
im Lieferumfang enthalten)
Aдаптер рулевого пульта дистанционного
управления OE (не поставляется)

Steering wheel remote controller (equipped in the car)
Lenkradfernbedienung (im Fahrzeug installiert)
Рулевой пульт дистанционного управления
(устанавливаемый в автомобиле)

If your car is equipped with the steering wheel remote controller, you can operate this unit using the
controller. To do it, a JVC’s OE remote adapter (not supplied) which matches with your car is required.
Consult your JVC IN-CAR ENTERTAINMENT dealer for details.
Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver steuern.
Hierfür ist ein für Ihr Fahrzeug passender Radio-Lenkrad-Fernbedienungsadaption von JVC (nicht im
Lieferumfang enthalten) erforderlich. Für weitere Einzelheiten wenden Sie sich an Ihren JVC Autoradiohändler.
Если автомобиль оборудован рулевым пультом дистанционного управления, его можно
использовать для управления данным устройством. Для этого необходим адаптер рулевого пульта
дистанционного управления JVC OE (не поставляется), подходящий для Вашего автомобиля. За более
подробной информацией обратитесь к поставщику автомобильных аудиосистем компании JVC.

Connecting the external components / Anschließen der externen Komponenten / Подключение внешних устройств

JVC CD changer, JVC DAB tuner, Apple iPod, or JVC D. player / CD-Wechsler von JVC, DAB-Tuner von JVC, Apple iPod oder JVC D. Player

Устройство

автоматической смены компакт-дисков JVC, тюнер DAB JVC, Apple iPod или проигрыватель JVC D.

You can connect these components as illustrated below. The iPod or D. player can be connected
using an interface adapter (not supplied)—KS-PD100 (for iPod) or KS-PD500 (for D. player).
Sie können diese Komponenten in Reihe anschließen, wie in der Abbildung unten gezeigt. Der iPod
oder D. Player kann mit einem Schnittstellenadapter angeschlossen werden (nicht mitgeliefert)—
KS-PD100 (für iPod) oder KS-PD500 (für D. Player).
Эти внешние устройства можно подключать параллельно, как показано на рисунке.
Проигрыватель iPod или D. можно подключить с помощью интерфейсного адаптера (не
входит в комплект поставки)—KS-PD100 (для iPod) или KS-PD500 (для проигрывателя D.).

• Set “CHANGER” for the external input setting (See page 17 of the INSTRUCTIONS.) / Stellen Sie „CHANGER“ für externe Eingangseinstellung ein (Siehe Seite 17 der BEDIENUNGSANLEITUNG.) /

Установите для внешнего входа значение “CHANGER” (Cм. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 17.)

CD changer jack
Buchse für CD-Wechsler
Разъем устройства
автоматической смены
компакт-дисков

JVC DAB tuner

DAB-Tuner von JVC

Тюнер DAB JVC

JVC DAB tuner

DAB-Tuner von JVC

Тюнер DAB JVC

JVC CD changer

CD-Wechsler von JVC

Устройство автоматической

смены компакт-дисков JVC

JVC CD changer

CD-Wechsler von JVC

Устройство автоматической

смены компакт-дисков JVC

Apple iPod

JVC D. player
JVC D. Player

Проигрыватель JVC D.

or / oder / или

Connection 1 (integrated connection) / Anschluss 1 (integrierter Anschluss) /
Соединение 1 (интегрированное соединение)

Connection 2 (alternative connection) / Anschluss 2 (alternativer
Anschluss) / Соединение 2 (альтернативное соединение)

Other external component / Andere externe Komponenten / Другое внешнее устройство

• Set “EXT IN” for the external input setting (See page 17 of the INSTRUCTIONS.) /

Stellen Sie „EXT IN“ für externe Eingangseinstellung ein (Siehe Seite 17 der
BEDIENUNGSANLEITUNG.) / Установите для внешнего входа значение “EXT IN”
(Cм. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 17.)

External component
Externe Komponente

Внешнее устройство

External component
Externe Komponente

Внешнее устройство

3.5 mm stereo mini plug
3,5-mm-Stereo-Ministecker
Мини-разъем стерео-3,5 мм

You can also connect an external component through this unit using Line Input Adapter,
KS-U57 (not supplied) or AUX Input Adapter, KS-U58 (not supplied).
Sie können auch eine externe Komponente über dieses Gerät mit dem Line-Eingangsadapter KS-U57
(nicht mitgeliefert) oder mit dem AUX-Eingangsadapter KS-U58 (nicht mitgeliefert) anschließen.
Внешнее устройство также можно подключить с помощью коммуникационного адаптера KS-U57 (не
входит в комплект поставки) или дополнительного адаптера KS-U58 (не входит в комплект поставки).

oder

или

CAUTION / ACHTUNG / ПРЕДОСТЕРЕЖЕНИЕ:

Before connecting the external components, make sure that the unit is turned off.
Vor dem Anschließen der externen Komponenten sicherstellen, dass das Gerät ausgeschaltet ist.
Перед подключением внешних компонентов убедитесь в том, что устройство выключено.

Apple iPod

JVC D. player
JVC D. Player

Проигрыватель JVC D.

CD changer jack

Buchse für CD-Wechsler

Разъем устройства

автоматической смены

компакт-дисков

iPod is a trademark of Apple Computer, Inc., registered in the U.S. and other countries.
iPod ist ein Warenzeichen von Apple Computer, Inc., eingetragen in den USA und anderen Ländern.
iPod является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.
