Глава 9 Трансляция сетевых адресов (NAT)
Руководство пользователя интернет-центра NBG318S
102
9.5.1 Пример инициации переадресации портов
В этом разделе приводится пример инициации переадресации портов.

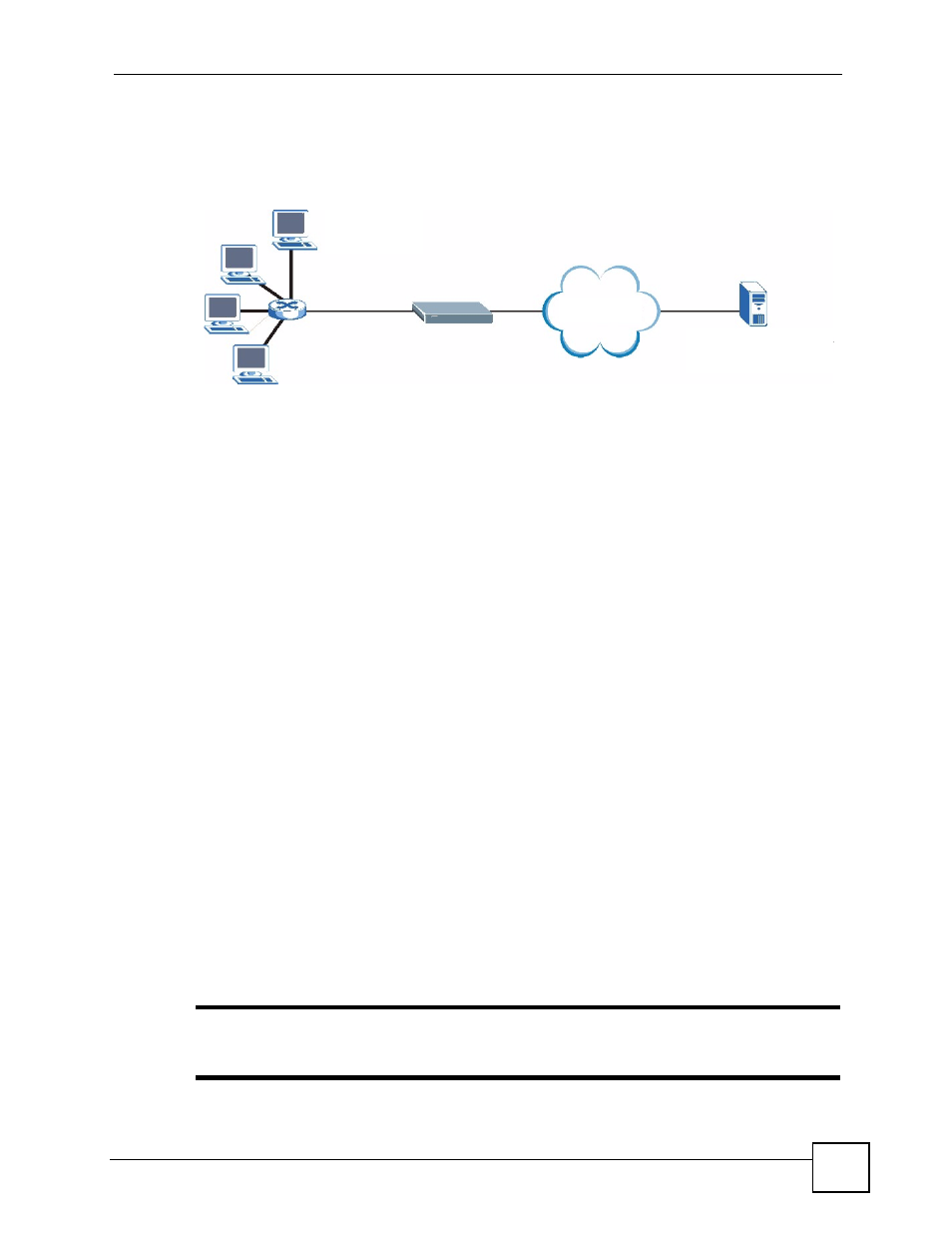

Рис. 50 Пример процесса инициации переадресации портов
1 Джейн запрашивает файл с сервера Real Audio (порт 7070).
2 Порт 7070 – это порт «инициации» интернет-центра NBG318S на регистрацию
IP-адреса компьютера Джейн. NBG318S привязывает этот IP-адрес к диапазону
«входящих» портов (6970-7170).
3 Сервер Real Audio отвечает на запрос, указывая порт из диапазона 6970-7170.
4 Интернет-центр NBG318S перенаправляет трафик на IP-адрес компьютера Джейн.
5 Только Джейн сможет работать с сервером Real Audio, пока подключение не будет
закрыто (в т.ч. по тайм-ауту). Интернет-центр NBG318S закрывает подключение
через три минуты простоя при использовании протокола UDP (User Datagram
Protocol – протокол пользовательских дейтаграмм) или через два часа при
использовании протокола TCP/IP (Transfer Control Protocol/Internet Protocol –
протокол управления передачей/Интернет-протокол).
9.5.2 Два замечания о портах инициации
1 Инициация происходит только тогда, когда данные поступают на интернет-центр
NBG318S из внутренней сети и предназначены для внешней сети.
2 Если приложение требует непрерывной передачи данных, то соответствующий
порт (диапазон) будет занят, и другой компьютер локальной сети не сможет
выполнить инициацию.
9.6
Окно расширенной настройки NAT
Для изменения настроек инициации переадресации портов в интернет-центре NBG318S
выберите пункт Network (Сеть) > NAT > Advanced (Дополнительная настройка).
При этом откроется следующее окно.
"
Одновременно выполнять инициацию может только один компьютер,
находящийся в локальной сети.
Интернет
Компьютер
Джейн
Сервер Real Audio
Порт 7070
