ПОДКЛЮчЕНИЕ ГАЗА
Подключение плиты к газу должно производиться квалифи-
цированным персоналом в соответствии с действующими
стандартами и после проверки соответствия типа подклю-
чаемого газа, тому, на который настроено оборудование. При
несоответствии типов газа, следуйте инструкциям парагра-
фа «Настройка плиты на различные типы газа».
Для некоторых моделей подвод газа может быть осуществ-
лен как с левой, так и с правой стороны. Чтобы изменить
место подключения газа, поменяйте местами штуцер и за-
глушку и замените уплотнительную прокладку (поставляет-
ся с оборудованием). Если плита подсоединяется к баллону
со сжиженным газом, отрегулирйте его давление в соответ-
ствии с действующими нормами техники безопасности, на
баллон с газом необходимо установить редуктор.
Важно: для безопасной и долгой работы оборудования, убе-
дитесь, что давление газа соответствует данным, указанным
в табл. 1 «Характеристики горелок и жиклеров».
Подключение шлангом
Подсоедините газовый шланг, характеристики которого от-
вечают национальным стандартам.
Внутренний диаметр штуцеров под шланги:
8 мм – для сжиженного газа;
13 мм – для метана.
При подключении шлангом соблюдайте следующие меры
предосторожности:
• Шланг по всей длине не должен касаться частей плиты,
температура которых превышает 50°С.
• Длина шланга не должна быть более 1500 мм.
• Шланг не должен быть растянут и перекручен, иметь из-
гибов и уступов.
• Шланг не должен ничем прижиматься и соприкасаться
с подвижными деталями и предметами, имеющими
острые края.
• Шланг по всей длине должен быть доступен для осмот-
ра и контроля состояния.
Проверьте плотность посадки шланга с обеих сторон и за-
фиксируйте его зажимами. Если хотя бы одно из приведен-
ных выше требований не удается выполнить, используйте
гибкие металлизированные трубы.
Если плита устанавливается по правилам, относящимся к
бытовым приборам класса 2 подкласса 1, то согласно дей-
ствующим стандартам для подключение газа должны ис-
пользоваться только гибкие металлизированные трубы.
Внимание: между газовой трубой и плитой после установки
шланга не должно быть электрического соединения.
Подключение гибкой бесшовной стальной трубы
к резьбовому соединению
Удалите штуцер. Гибкая стальная труба присоединяется к
тому же выводу с наружной резьбой 1/2 дюйма. Используй-
те только трубы и прокладки, соответствующие нацио-
нальным стандартам. Полная длина трубы не должна
превышать 2000 мм. После подключения удостоверьтесь,
что гибкая стальная труба не касается движущихся пред-
метов и не пережата.
Контроль плотности подсоединения
Выполнив подключение газа проверьте наличие его утечек,
используя мыльный раствор. Никогда не используйте для
проверки пламя.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см.
табличку характеристик и местные стандарты) или непос-
редственно подключите оборудование к сети (без вилки и
розетки). В последнем случае должен быть установлен мно-
голинейный выключатель, соответствующий нагрузке обо-
рудования, с расстоянием между разведенными
контактами не менее 3 мм, причем линия заземления не
должна разрываться. Питающий кабель следует распола-
гать так, чтобы по всей длине он никогда не нагревался до
температуры, превышающей на 50°С комнатную.
Перед подсоединением убедитесь в том, что:
• предохранители (пробки) или автоматические выключа-
тели и проводка выдерживают ту нагрузку, которую они
уже несут и дополнительную — от вновь устанавливае-
мого оборудования (см. табличку характеристик);
• заземление соответствует правилам и требованиям,
предъявляемыми к заземлению бытовой техники;
• розетка или многолинейный выключатель находятся в
легкодоступном месте.
N.B. Никогда не используйте удлинители, переходники, двой-
ные и более розетки, которые могут стать причиной пере-
грева и возгорания.
Оборудование, подключенное с нарушением требований
безопасности бытовых приборов большой мощности,
изложенных в настоящей инструкции, является потенци-
ально опасным.
Производитель не несет ответственности за ущерб здо-
ровью и собственности, если он вызван несоблюдением
указанных норм установки.
Настройка плиты на различные типы газа
Для того чтобы подготовить плиту к работе с другим типом
газа, необходимо заменить жиклеры, отрегулировать пода-
чу воздуха и минимальное пламя.
Помните, во время выполнения этих операций плита
должна быть отключена от сети.
Важно: снимите имеющийся штуцер и установите тот, кото-
рый находится в пакете принадлежностей.
Обратите внимание: штуцер для сжиженного газа марки-
рован цифрой «8», штуцер для метана и городского газа
имеет маркировку «13». Обязательно установите уплотни-
тельную прокладку.
а) Замена жиклеров верхних горелок:
• снимите решетки и выньте горелки из гнезд;
• с помощью 7 мм торцевого ключа отвинтите жиклеры и
замените их жиклерами для нового типа газа
(см. табл. 1 «Характеристики горелок и жиклеров»);
• соберите все детали в обратном порядке.

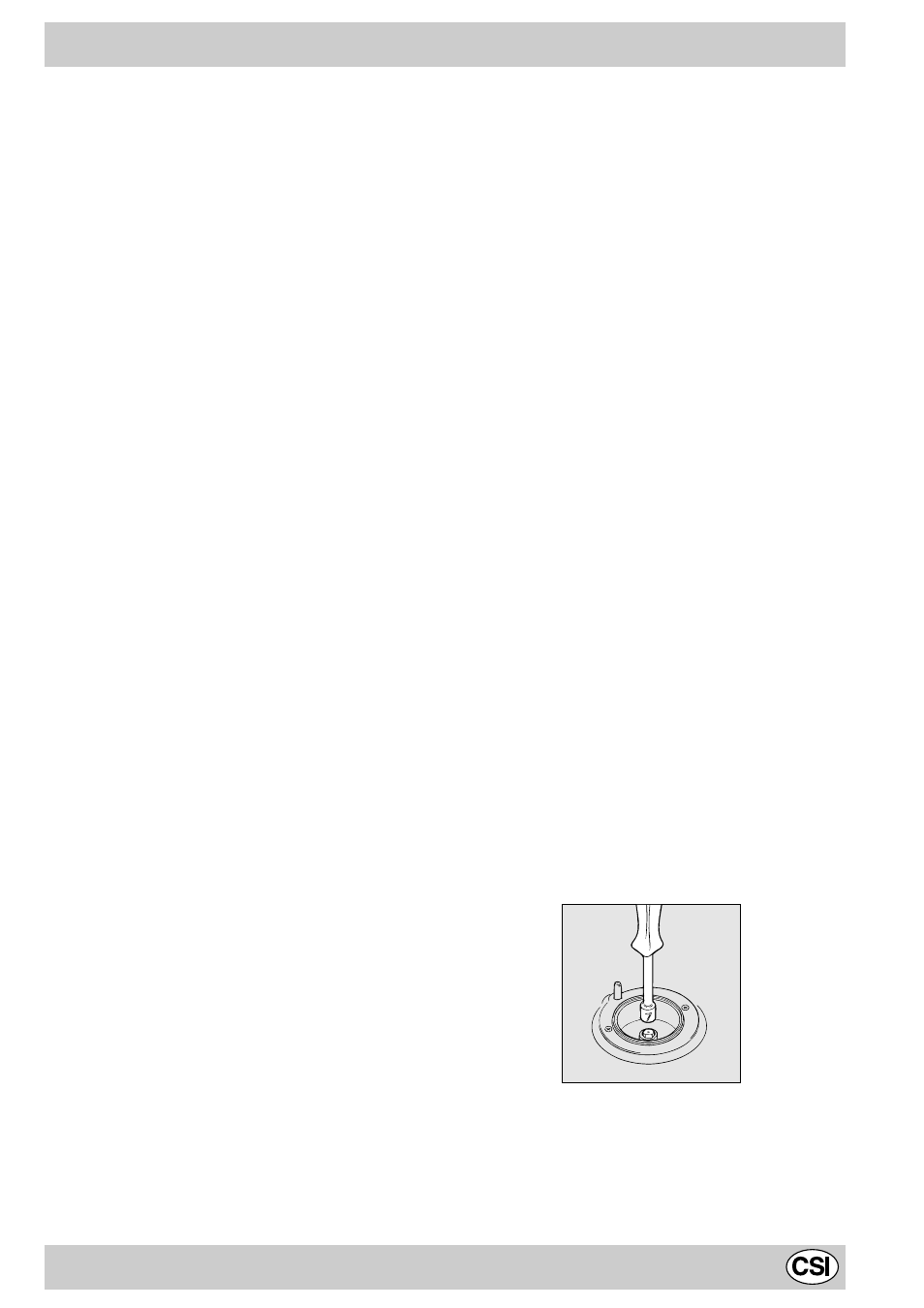

б) Регулировка минимального пламени верхних горелок:
• поверните рукоятку к минимальному положению;
• снимите рукоятку и вращайте ее регулировочный винт
(расположен сбоку или внутри стержня регулятора) в
разные стороны пока пламя не станет малым, но
устойчивым.
N.B. В случае с сжиженным газом регулировочный винт дол-
жен быть закручен полностью.
