Функции
Цветной принтер ColorQube 8570/8870
Руководство пользователя 18
Узлы и детали принтера
Данный раздел содержит:
•
Вид спереди справа на стр. 18
• Вид справа на стр. 19
• Вид сзади на стр. 19
• Панель управления на стр. 20

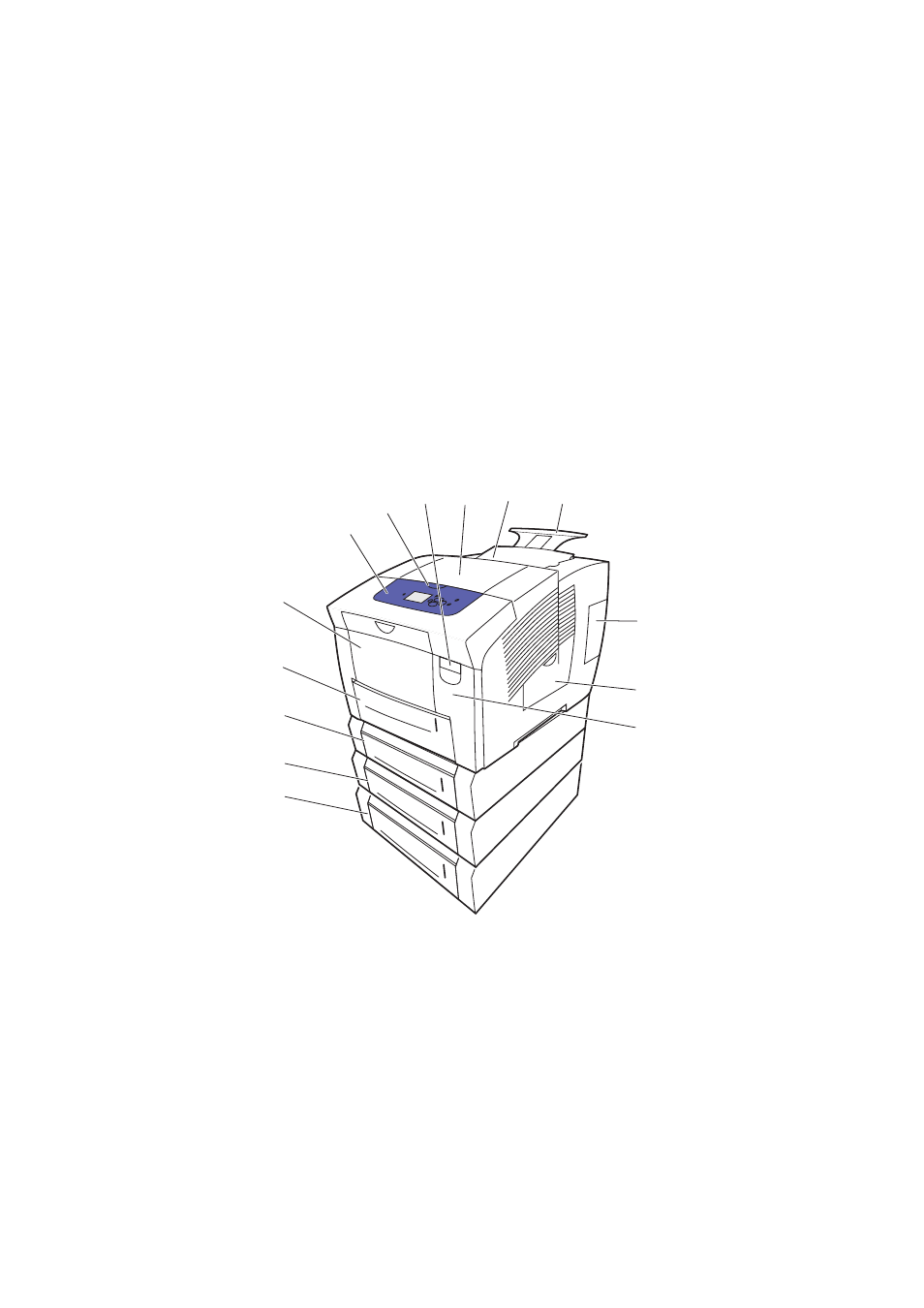

Вид спереди справа
На рисунке показан Принтер ColorQube 8570/8870 с тремя дополнительными лотками подачи.
1. Дополнительное устройство подачи
на 525 листов (лоток 5)
2. Дополнительное устройство подачи
на 525 листов (лоток 4)
3. Дополнительное устройство подачи
на 525 листов (лоток 3)
4. Стандартный лоток на 525 листов (лоток 2)
5. Лоток 1 на 100 листов
6. Панель управления
7. Защелка дверцы вывода
8. Защелка передней дверцы
9. Дверца вывода B
10. Дверца С загрузчика чернил
11. Удлинитель выходного лотка Legal/A4
12. Дверца Е интерфейса (ввода/вывода)
13. Боковая дверца D
14. Передняя дверца A
8X70-044
2
1
3
4
5
8
10 11 9
7
6
13
12
14
