22
Подключение с использованием гибких
неметаллических шлангов
Если место подключения можно будет легко
осмотреть при необходимости, Вы можете
использовать гибкий шланг согласно
действующим правилам.
Гибкий шланг будет пригоден для
использования, если:
- он не соприкасается ни с одной частью
заштрихованной на рисунке области;.
- длина шланга не более 1500 мм;
- на шланге нет сдавленных мест;
- шланг не перетирается и не перекручивается;
- шланг не соприкасается с острыми краями и
углами;
- он может быть легко осмотрен для проверки
своего состояния.
ВАЖНО
По окончании монтажа проверьте надежность
герметизации каждого соединения с
использованием мыльного раствора, никогда не
используйте для этого огонь.

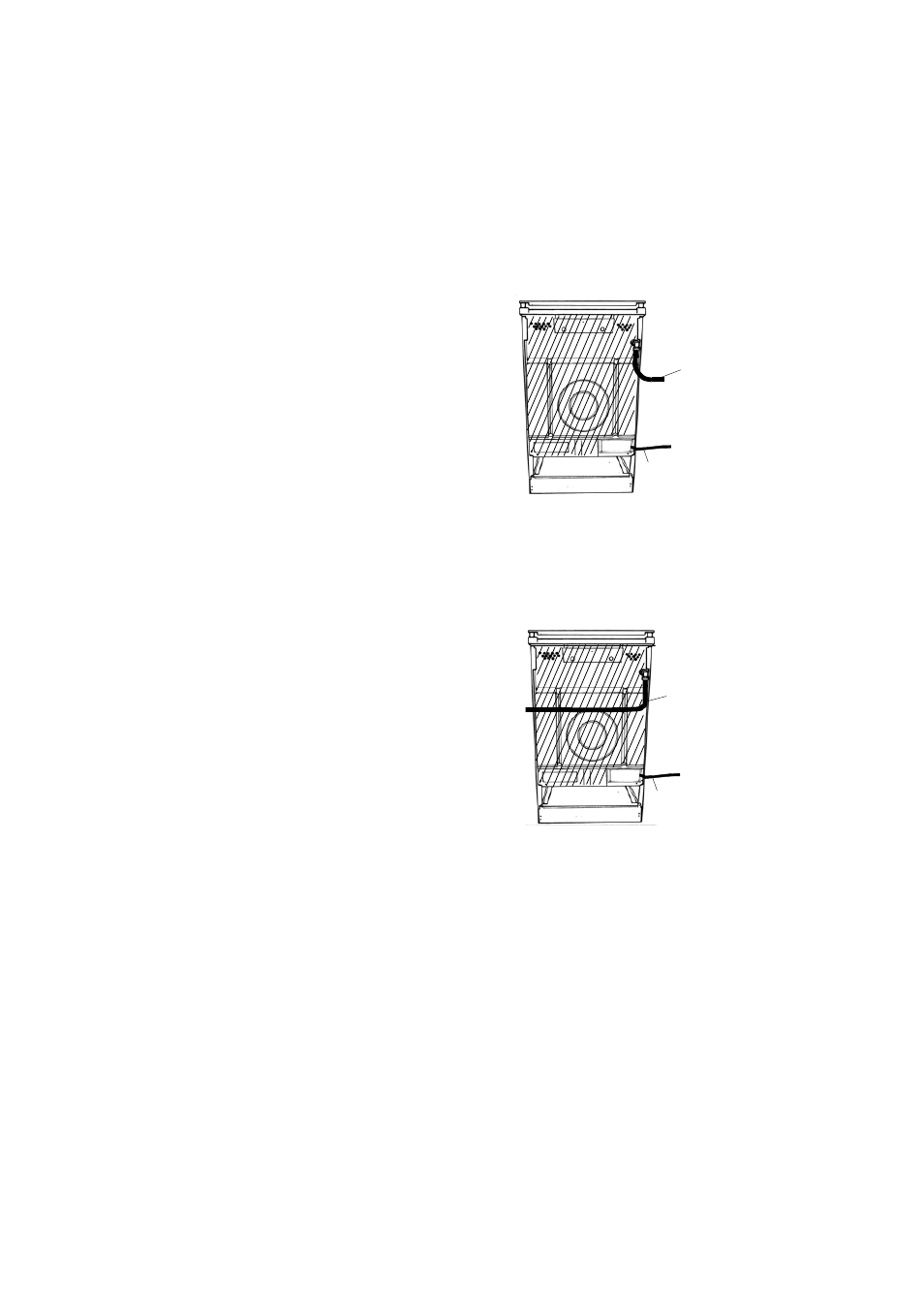

Подключение слева (вид спереди)
Убедитесь, что резиновый шланг не
соприкасается ни с одной частью
заштрихованной области, показанной на
рисунке, и что петля подключенного шланга
не касается пола, когда плита находится на
своем месте.
Подключение справа (вид спереди)
При такой установке подключение к источнику
газа должно осуществляться только с
помощью жестких труб в соответствии с
действующими правилами.
Подключение к газовому стояку
Подключение к газовому стояку должно
осуществляться в соответствии с
действующими правилами.
Компания-производитель выпускает прибор
протестированным и отрегулированным для
работы на типе газа, указанном на табличке с
техническими данными, расположенной сзади
рядом с соединительной трубой. Убедитесь,
что Вы подключаете плиту к тому же типу газа,
что указан на табличке. В противном случае,
следуйте инструкциям в разделе “Смена газа”.
Для наибольшей производительности и
наименьшего потребления газа убедитесь, что
давление газа в трубопроводе соответствует
значению в таблице “Технические
характеристики форсунок”.
Подключение с использованием
жесткой трубы или гибкого
металлического шланга
Для обеспечения наибольшей безопасности
рекомендуется проводить подключение к
газовой системе с использованием жестких
труб (например, медных) или с использованием
гибких нержавеющих стальных шлангов.
Фитинг подводной газовой трубы – Gc 1/2.
Для этого типа монтажа подключение к газовому
стояку должно проводиться с использованием
только гибких металлических шлангов в
соответствии с действующими требованиями.
К а б е л ь
электропитания
Подключение
гибкого шланга
К а б е л ь
электропитания
Жесткая труба
