Установка и сборка
Варочную поверхность можно
установить в кухонный шкаф,
имеющий нишу для встраивания с
размерами, указанными на рис. 8.
Край выреза должен находится на
расстоянии, как минимум, 55 мм от
задней стенки.
Если у шкафа есть боковые стенки или
рядом с варочной поверхностью
располагается боковая стенка
кухонной мебели, то края ниши должны
быть расположены на расстоянии, как
минимум, 150 мм, как показано на
рис. 8.
560
150 min
48
0
55
m
in
.

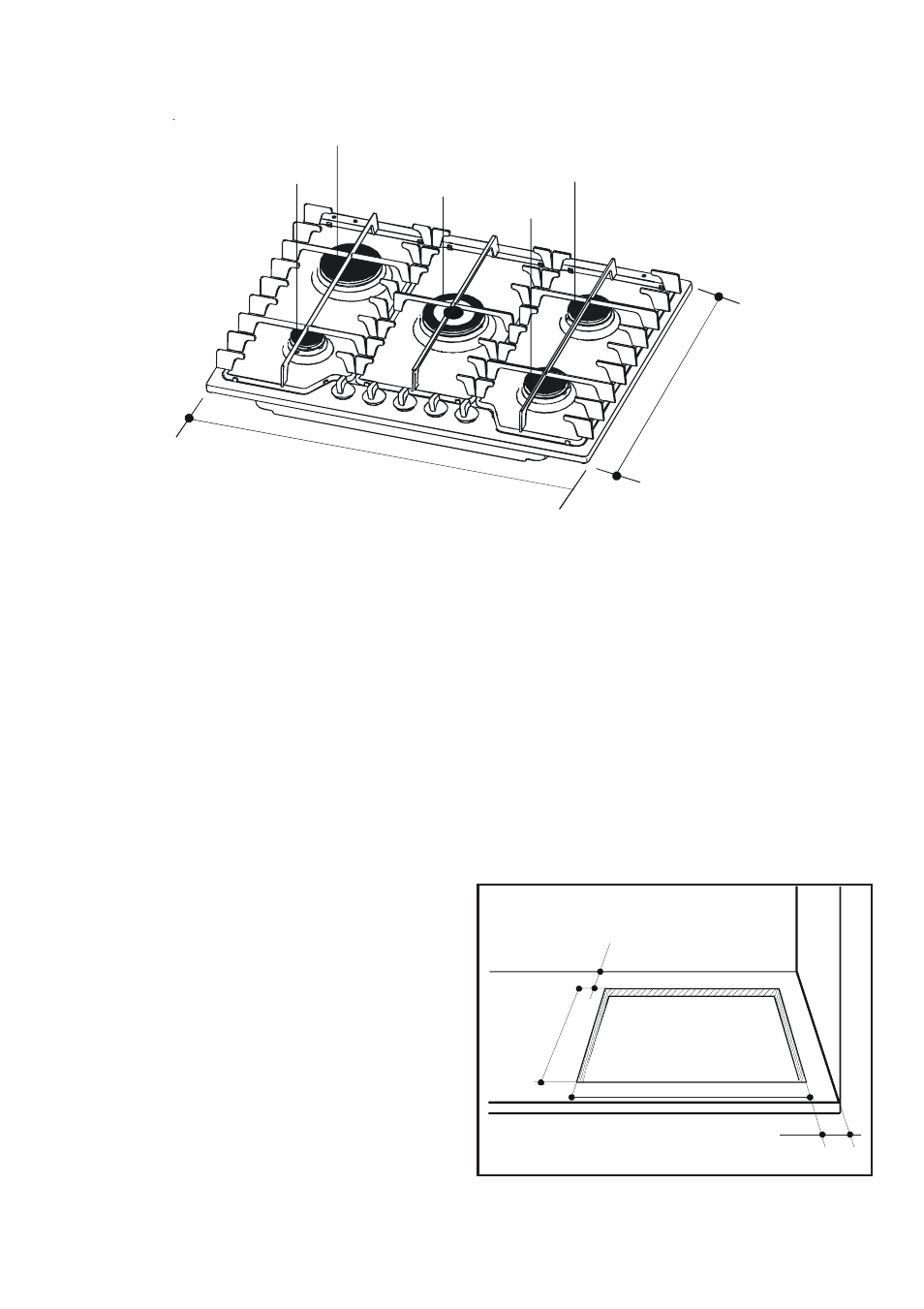

Рис. 8
Встраивание
Рис. 7
А = дополнительная горелка
R = быстрая горелка
SR = средняя горелка
UR = тройной рассекатель
Варочные поверхности такого типа
можно установить во встроенный
кухонный шкаф глубиной 550-600 мм.
Размеры варочных поверхностей
указаны на рис. 7.
A
S R
S R
R
U R
680
510
