Electrolux ERU14300 - Инструкция (Страница 10)

66

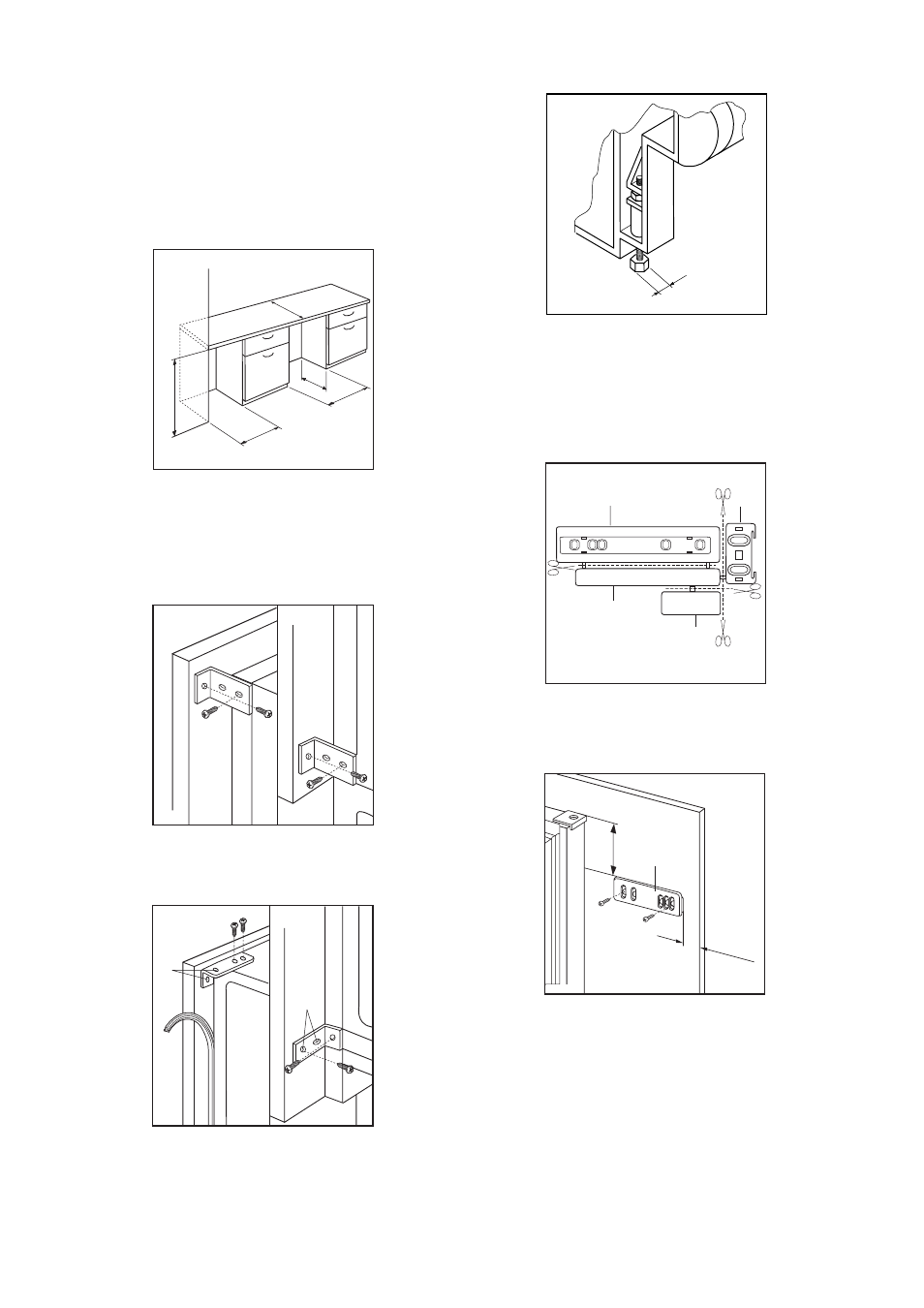

Bстраивание прибора под
столешницу
Pазмеры монтажного проема для встраивания
должны соответствовать указанным на рисунке.
Прибор может быть установлен между двумя
предметами мебели (а) или замыкать мебельный
ряд (b).
S.I.004
600
550
600
600
820 - 870
b
a
1. Прикрепите боковые панели к задней панели
прибора с помощью фиксирующих скоб.
2. Прикрепите прибор к столешнице или к
боковым панелям с помощью фиксирующих
скоб (E). Затем между морозильником и
прилегающими панелями мебели проложите
ленту уплотнителя.
6. вставьте штифт незакрепленной нижней петли
(2) в верхнее отверстие двери (G) и закрепите
петлю в положении B
D326
SUPER. INFER. верхн. нижн.
D319
E
E
SUPER. INFER.
верхн. нижн.
3. Xолодильник снабжен регулируемыми
ножками. Чтобы настроить высоту прибора в
соответствии с высотой монтажного проема
(макс. 870 мм), вкрутите или выкрутите
регулируемые ножки во всех четырех нижних
углах прибора.
S.I.006
30
4. Oтделите детали A, B, C, D, как показано на
рисунке.
5. Приложите направляющую (A) на внутреннюю
сторону двери шкафа, сверху и снизу, как
показано на рисунке, и отметьте положение
крайних отверстий. Подготовив отверстия,
установите направляющую при помощи
входящих в комплект винтов.
PR266
A B
C
D
20mm
A
50mm
PR166
