Установка

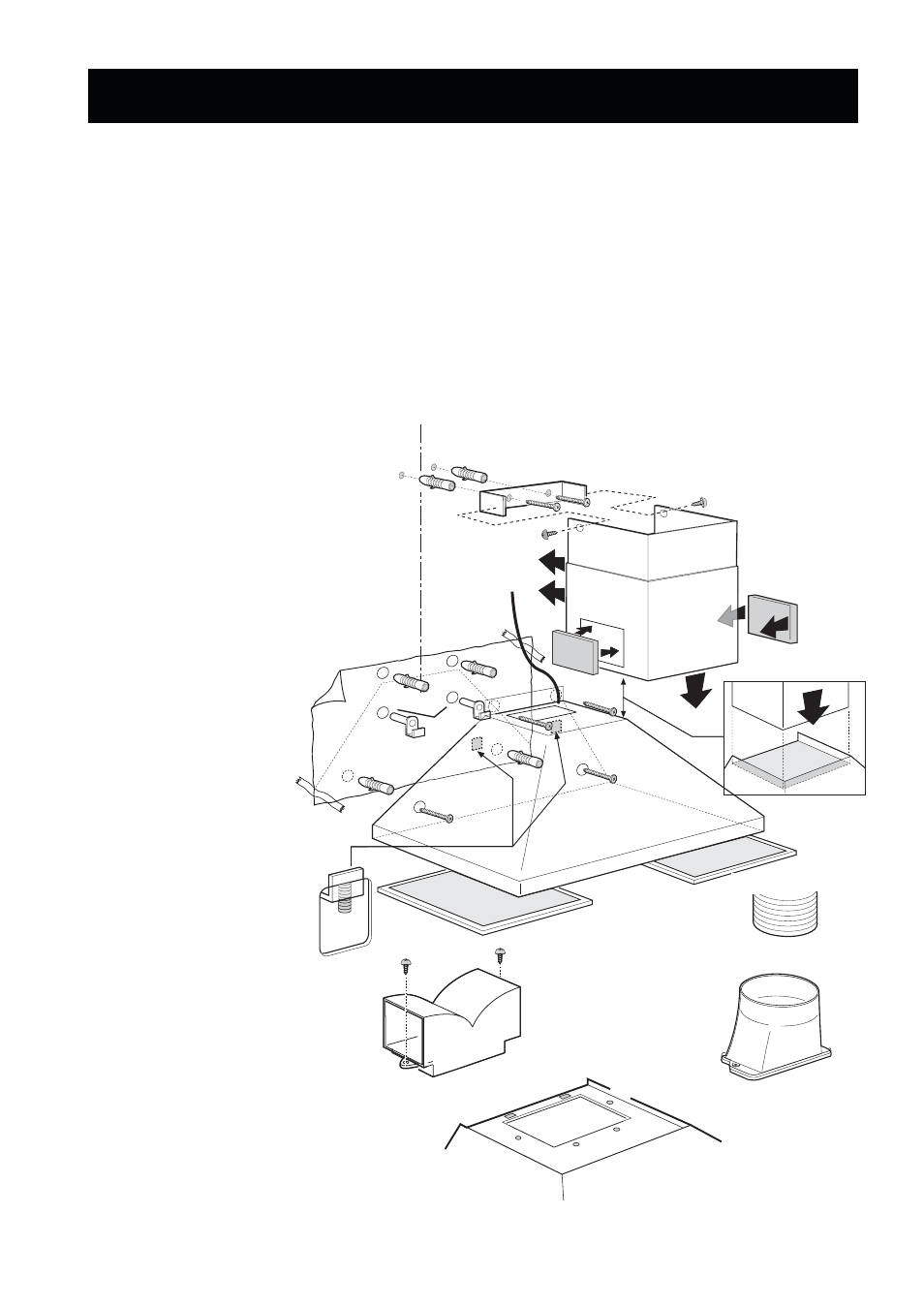

Крепление вытяжки к стене - Рис. 8
* Установите шаблон на стену (1) и просверлите два отверстия (2) (диаметр 12 мм).
* Установите два кронштейна (3) в просверленные отверстия.
* Снимите металлические жировые фильтры (4), установите вытяжной колпак на кронштейны и отрегулируйте
его положение с помощью двух винтов, расположенных в нижней части кронштейнов (5).
* В зависимости от модели, наметьте 2 или 4 точки (6). Снимите колпак и просверлите 2 или 4 отверстия
(диаметр 8 мм). Установите в отверстия 2 или 4 дюбеля (диаметр 8 мм). Затем установите колпак обратно
и зафиксируйте его на 2 или 4 винтах 5x45 (7).
* Установите кронштейн дымохода (8) на стене, ближе к потолку, на двух винтах 5x45 мм, вкрученных в
дюбели.
* Для вытяжной конфигурации: установите переходник (S) на верх колпака с помощью двух винтов 3,5x6,5
ìì (9S), а затем прикрепите вытяжную трубу и выведите ее туда, куда должен поступать отработанный
воздух.
Для рециркуляционной конфигурации: закрепите дефлектор (К) сверху колпака с помощью винтов 3,5x6,5
мм (9К).
* Подключите вытяжку к электросети (11)
(смотрите соответствующий раздел).
* Установите дымоход (12) и закрепите
его на кронштейне с помощью двух
винтов 3,0x9 мм (13).
Нижняя часть дымохода должна быть
сдвинута вниз и вставлена в верхнюю
часть корпуса колпака (14).
* Установите две решетки (15) по обеим
сторонам дымохода.
