44 electrolux Встроенная установка
Встроенная установка
Внимание

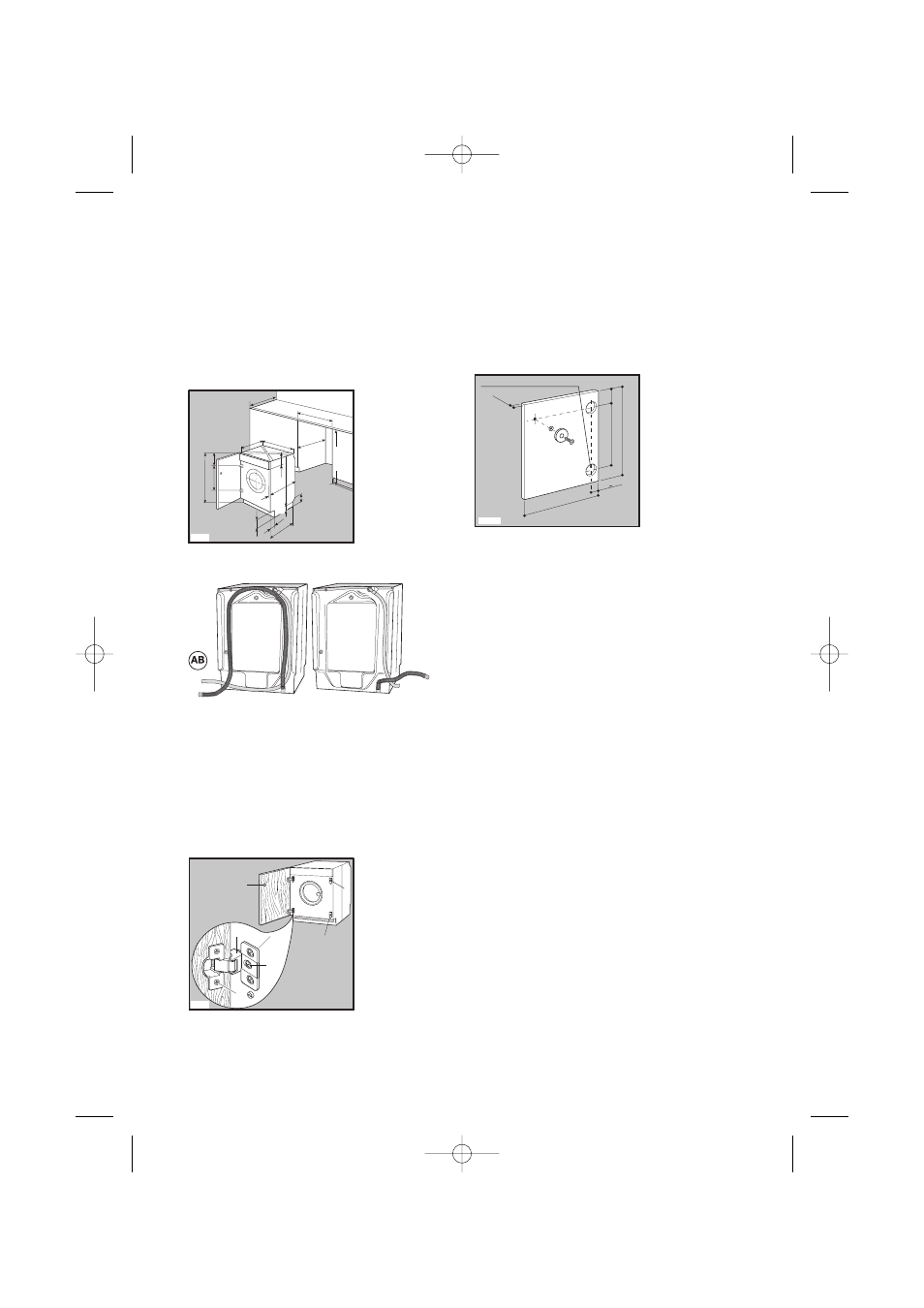

Данная стиральная машина может
встпаиваться в мебель. Размеры ниши для
машины и размеры самой машина указаны
на рис. A
A..
.
Подготовка и установка двери
Машина предназначена для установки
двери, открывающейся справа налево.
В этом случае достаточно усиановить на
машине, на предусмотренной высоте, петли
(1), а на двери - ответную часть магнита (6),
входящего в комплект машины. (рис. B
B))..
4
1 2
3
6
1
2
3
P0982
7
B
5
P0965
820 min
570 min
.
600
596
416
176,5
818
541
195
490
160
120
90
8
515
165
A
600
a) Дверь
Размеры должны быть следущими:
-
ширина
595-598
мм
-
толщина
16-22
мм
Высота (C-рис. C) не указывается, так как
зависит от высоты плинтуса мебели.
b) Петли
Для установки петель достаточно
подготовить два отверстия (диам. 35 мм,
глубина 14 мм) на внутренней части двери.
Растояние между двумя отверстиями
должно быть 416 мм.
Расстояние (В), осчитанное от нижней части
столешницы до центра верхнего отверстия,
равно 178 мм.
Это не обязательное условие, так как
необходимо учитывать также и
расположенную рядом мебель. Регулировка
высоты мебели +/- 3,5 мм возможна при
помощи петель.
Неоходимые размеры указаны на рис. С.
Закрепите петли на двери шурупами (2 -
рис. В)
c) Установка двери
Закрепите петли на машине винтами
(3 - рис. В) М 5 х 9, входящими в комплект
машины.
Петли можно регулировать для
компенсациив толщине даери. Для
наилучшего выравнивания двери
необходимо отрегулировать петлю (1),
отвинтив винты (3).
35 Ø 12.5-14 depth
16-22
B
C
22+1,5
595-598
416
P0422S
C
