Встроенная установка electrolux 39
RU

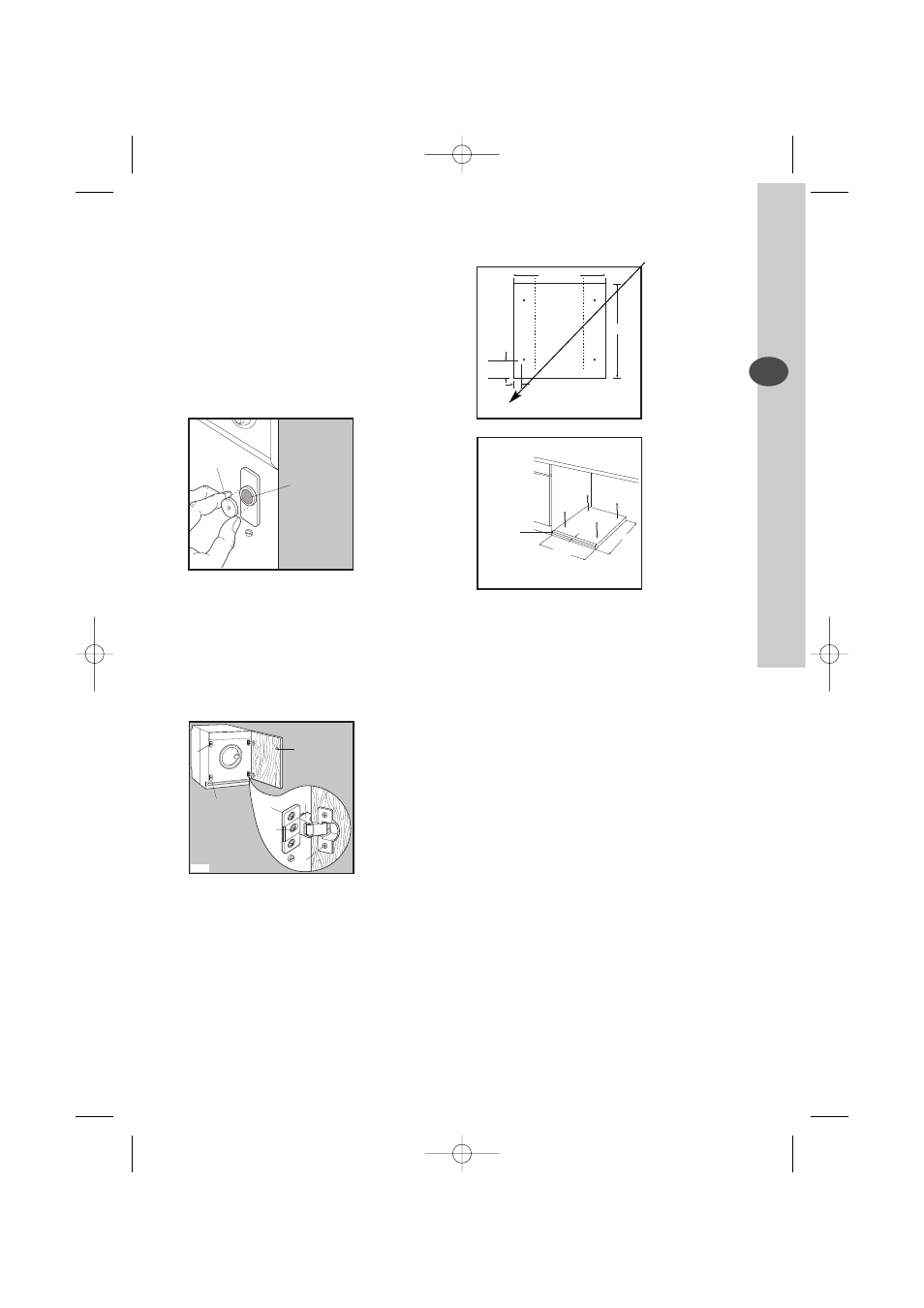

d) Ответная часть магнита (6)
Машина предназначена для магнитного
закрытия двери. Чтобы это устройство
работало исправно, необходимо установить
на внутреннюю сторону двери ответную
часть магнита (6) стальной диск. Положение
определяется по магниту (4). который
расположен на машине (рис. D)
Если дверь должна открываться слева
направо, выполните следущее:
поменяйте положение пластинок (5-7) и
магнита (4).
Установите на двери, в правильном
положении, ответную часть магнита (6) и
петли (1), как описано выше (рис. В и Е)
4
6
5
1
2
3
7
E
P0983
P0984
6
4
D 600-605
5 X 25 X 605
Hardwood strip
5 mm x 25 mm
H
490
600-605 mm
50 mm
Front edge
Top view
95 mm
490 mm
G
