УСТАНОВКА
Сборка
A) Если рабочая поверхность (столешница)
выполнена из дерева, воспользуйтесь
прилагаемыми скобами, пружинными зажимами
и винтами.
•

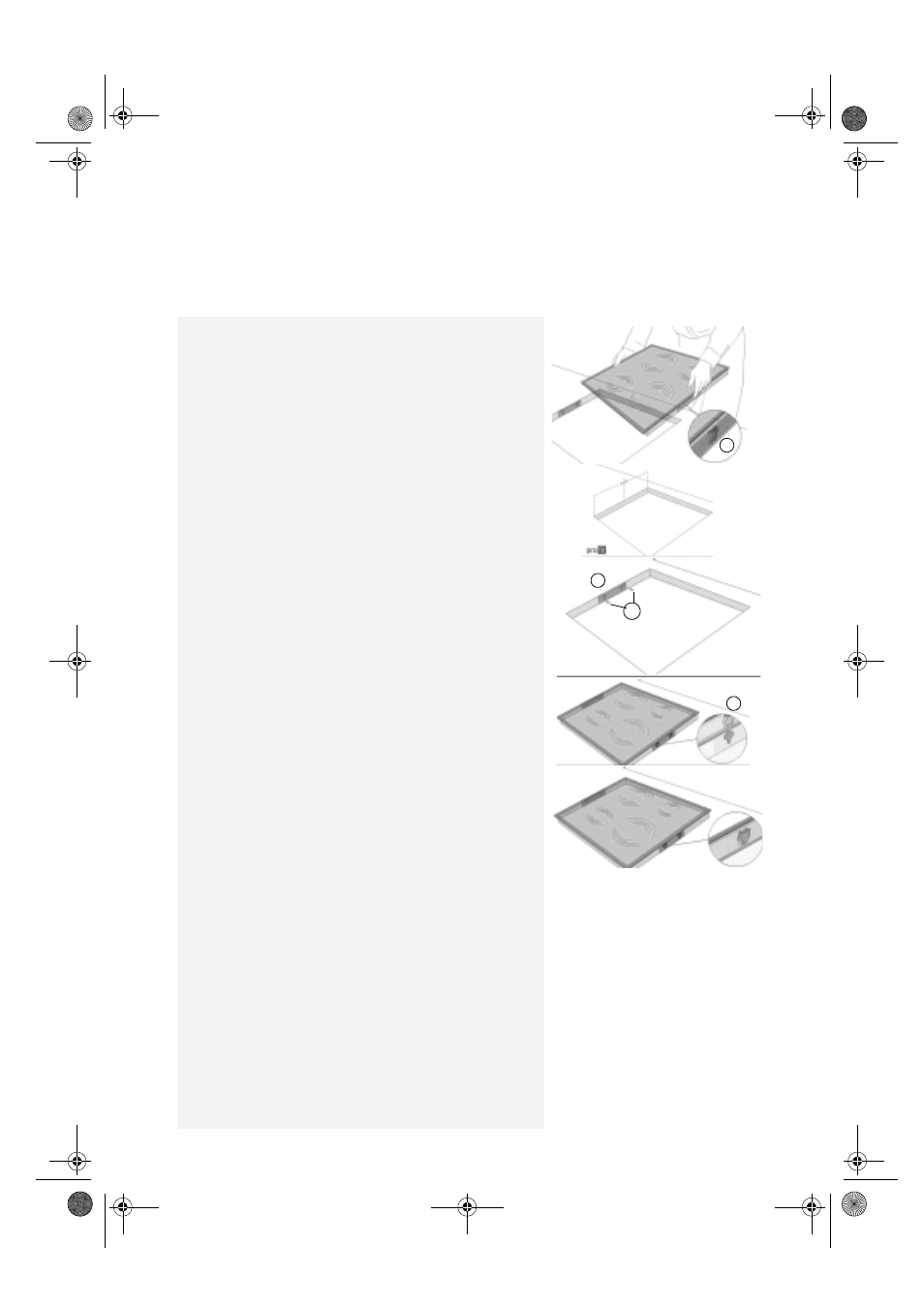

Установите 4 пружинных зажима (A), в случае,
если они не установлены, в соответствующие
гнезда на ободе варочной панели, см. Рис.1.
•
Определите путем измерений положение центра
боковых сторон выреза, как показано на Рис. 2.
•
Установите скобы (C) так, чтоб центр скобы
совпал с ранее определенным центром стороны.
•
Верхняя кромка скоб должна быть выровнена
относительно поверхности столешницы.
•
Закрепите скобы 4 прилагаемыми винтами (B),
используя предусмотренные для этого
отверстия.
•
Вставьте варочную панель в подготовленное
отверстие таким образом, чтобы пружинные
зажимы (A) оказались зафиксированными в
соответствующих пазах скоб (C, Рис. 4 и 5).
B) Если столешница выполнена из мрамора,
керамики, камня, пластика и т.д., заказать
установочный комплект (код 4812 310 19277) в
лицензионном сервисном центре.
B
Рис. 2
Рис. 1
A
Рис. 3
C
Рис. 4
Рис. 5
A
