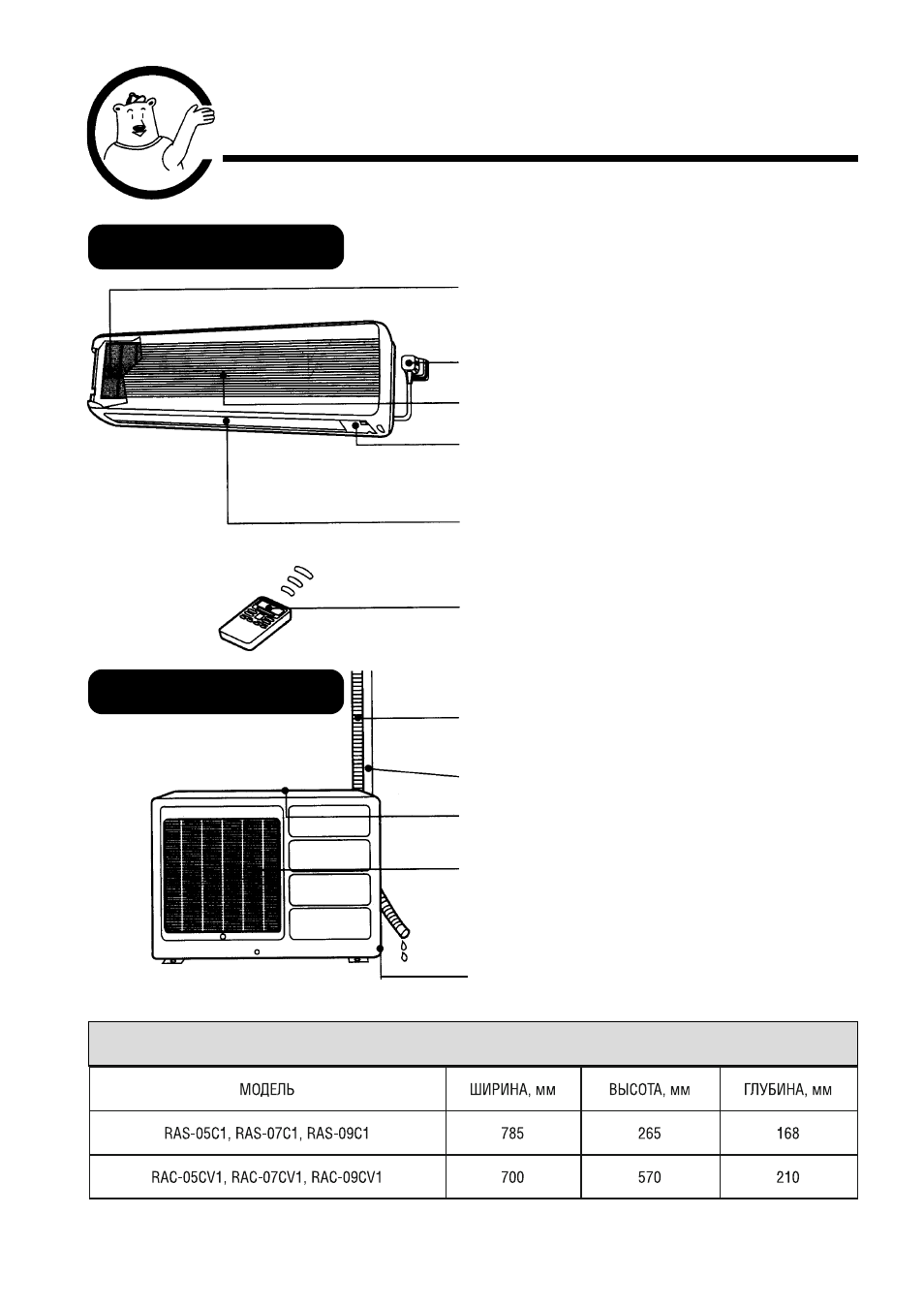

НАИМЕНОВАНИЕ И НАЗНАЧЕНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА
ГАБАРИТНЫЕ РАЗМЕРЫ КОНДИЦИОНЕРОВ РАЗЛИЧНЫХ МОДЕЛЕЙ
ДРЕНАЖНАЯ ТРУБКА
Отводит конденсат наружу (от внутреннего блока)
НАРУЖНЫЙ БЛОК
СОЕДИНИТЕЛЬНЫЙ ШНУР
ВОЗДУХОЗАБОРНОЕ ОТВЕРСТИЕ (сзади, слева)
ВОЗДУХОВЫПУСКНОЕ ОТВЕРСТИЕ
Выход теплого воздуха
ВИНТ ДЛЯ ПОДСОЕДИНЕНИЯ ЗАЗЕМЛЯЮЩЕГО
ПРОВОДА
ВОЗДУШНЫЙ ФИЛЬТР
Предотвращает попадание пыли во внутренний блок (см.
стр. 16)
ВНУТРЕННИЙ БЛОК
ВИЛКА ЭЛЕКТРОПИТАНИЯ (не входит в комплект
поставки)
ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА
Световые индикаторы, отображающие режим работы
кондиционера (см. стр. 6)
ГОРИЗОНТАЛЬНЫЕ И ВЕРТИКАЛЬНЫЕ ЖАЛЮЗИ
(воздуховыпускное отверстие) (см. стр. 13)
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Передает сигналы управления на внутренний блок.
Управляет устройством в целом (см. стр. 7)
