42
3
1 2
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Русский
Приложение
Разъем: миниатюрный DIN 3-контактный

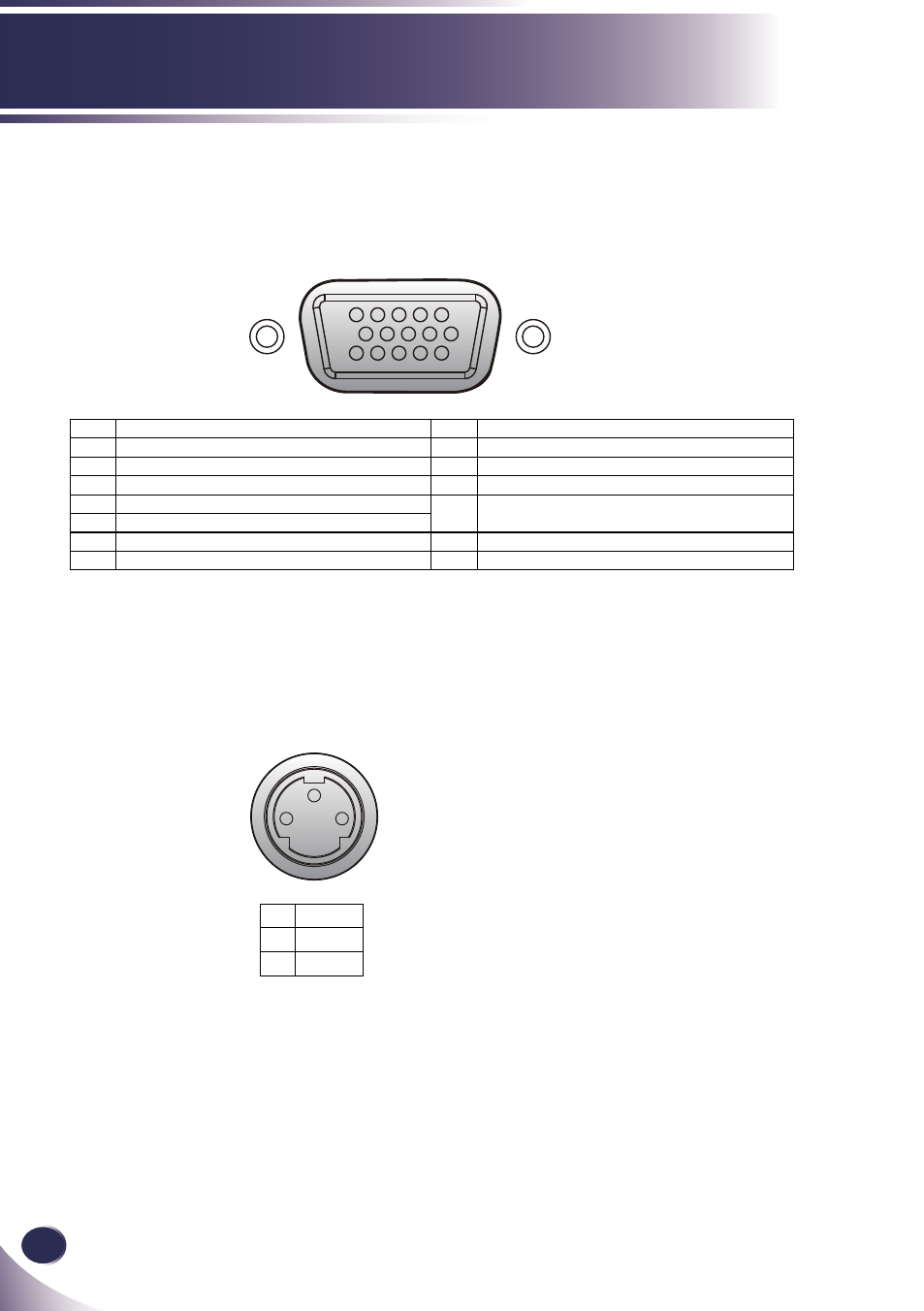

Конфигурация разъемов
Разъем: аналоговый RGB (миниатюрный D-Sub
15-
контактный)
1 Красный (R/Cr) вход / R выход 9 5 В / ***
2 Зеленый (G/Y) вход / G выход 10 Земля (Верт. синхр.)
3 Синий (B/Cb) вход / B выход 11 ICP загрузка
4 *** 12 DDC данные / ***
5 Земля (Гориз. синхр.)
6 Земля (Красный)
13 Вход гориз. синхр. / Выход (Композитн.
вход Г/В синхр.)
7 Земля (Зеленый) 14 Вход верт. синхр. / Выход
8 Земля (Синий) 15 DDC часы / ***
1 TXD
2 RXD
3 GND
