Инструкция по эксплуатации Sanyo PLV-Z4000
Страница 9
9

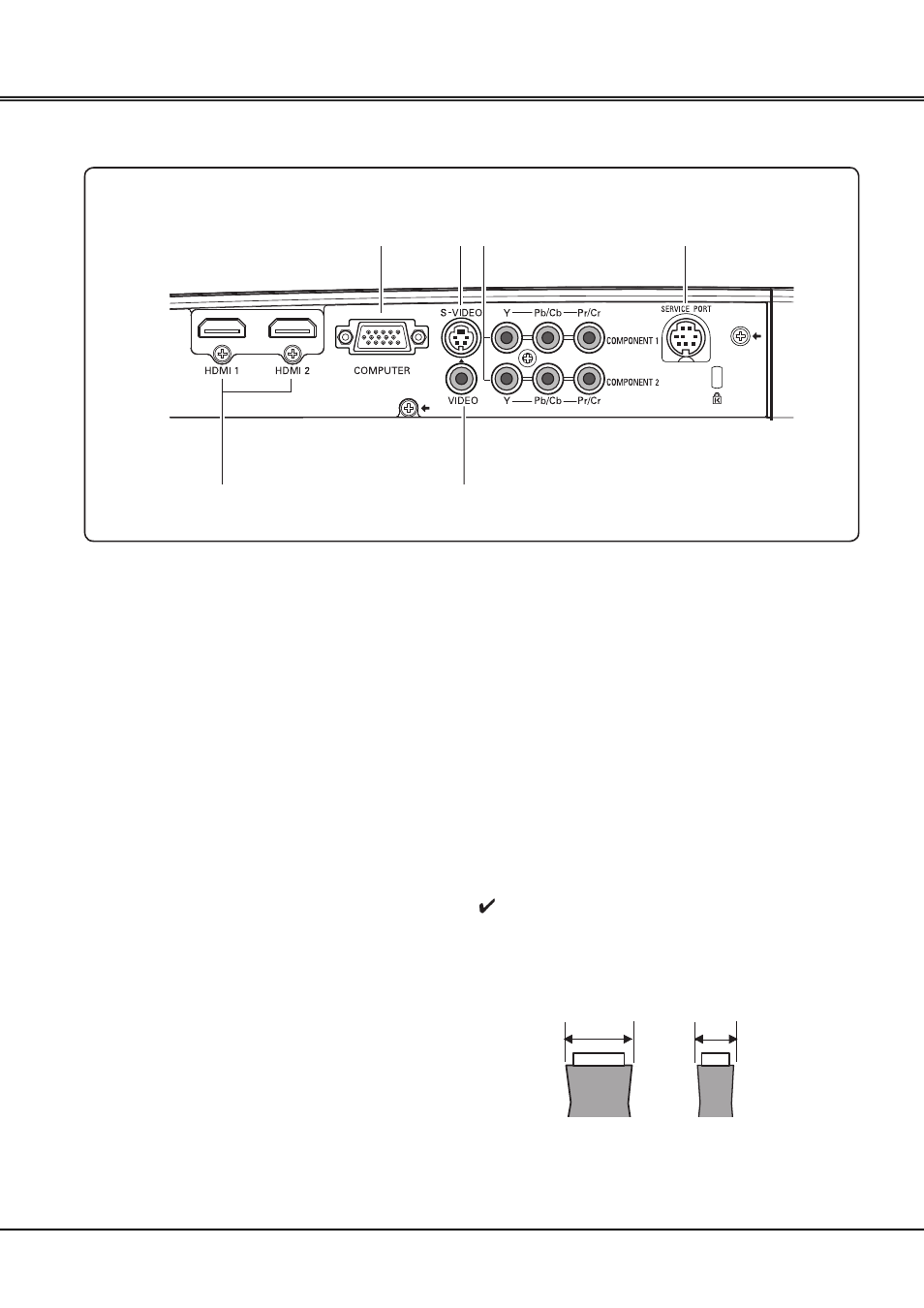

Разъемы задней панели
1
ВХОД КОМПЬЮТЕРА
Предназначен для подключения сигнала с
компьютера или 21-контактного видеовыхода RGB
scart. (стр. 16)
2
ВХОД S-VIDEO
Для подключения S-video сигнала с видео
оборудования (стр. 15).
3
КОМПОНЕНТНЫЙ ВХОД 1/КОМПОНЕНТНЫЙ
ВХОД 2
Разъем
для
подключения
компонентного
выходного видеосигнала (стр. 15).
4
СЕРВИСНЫЙ ПОРТ
Разъем для сервисного обслуживания проектора
5
HDMI1/HDMI2
Разъемы для подключения выходного сигнала
HDMI (стр. 16).
6
ВИДЕО ВХОД
Подключайте входной композитный видео сигнал
к данному разъему (стр. 15)
Примечание:
• Используйте разъемы HDMI размером меньше
указанного.
В
противном
случае
невозможно
одновременно подключить разъемы HDMI1 и HDMI2.
Максимальные размеры разъемов HDMI
ШИРИНА
ТОЛЩИНА
Названия частей и функции
q
w
t
e
r
y
24 мм
15
мм
