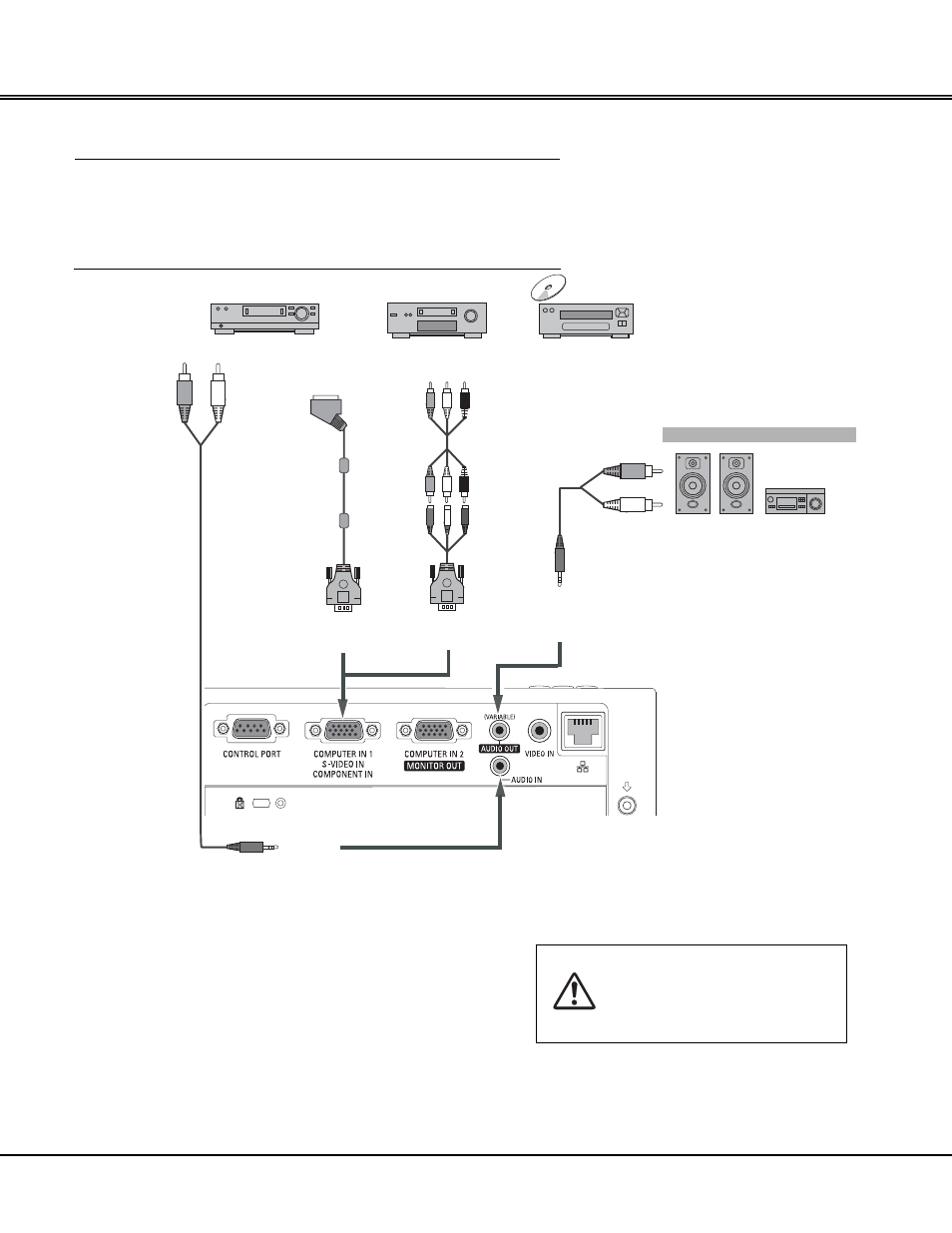

Подключение видео оборудования c компонентным и RGB-Scart выходом
Кабели, используемые при подключении
• Аудио кабели (миниразъем: стерео)
• Кабель Scart-VGA
• Компонентный кабель
• Компонентный-VGA кабель
(Кабели в комплект не входят)
Примечание:
• При подключении внешнего оборудования к гнезду АУДИО
ВЫХОД внутренние динамики отключаются.
• Для заказа дополнительных кабелей см. стр. 72.
Перед подключением кабелей
всегда вынимайте сетевой шнур
проектора
и
дополнительного
оборудования из розетки.
Выход RGB Scart
21-контакт
Аудио выход
Компонентный-
VGA кабель
Кабель
Scart-VGA
Компонентный видео
выход (Y, Pb/Cb, Pr/Cr)
ВХОД КОМПЬЮТЕР 1 / ВХОД S-VIDEO /
КОМПОНЕНТНЫЙ ВХОД
Компонентный
кабель
Аудио кабель
(стерео)
АУДИО ВЫХОД
(стерео)
Аудио вход
Установка
Аудио кабель
(стерео)
3
АУДИО ВХОД
Внешнее аудио оборудование
