Техническое обслуживание 129
4
3

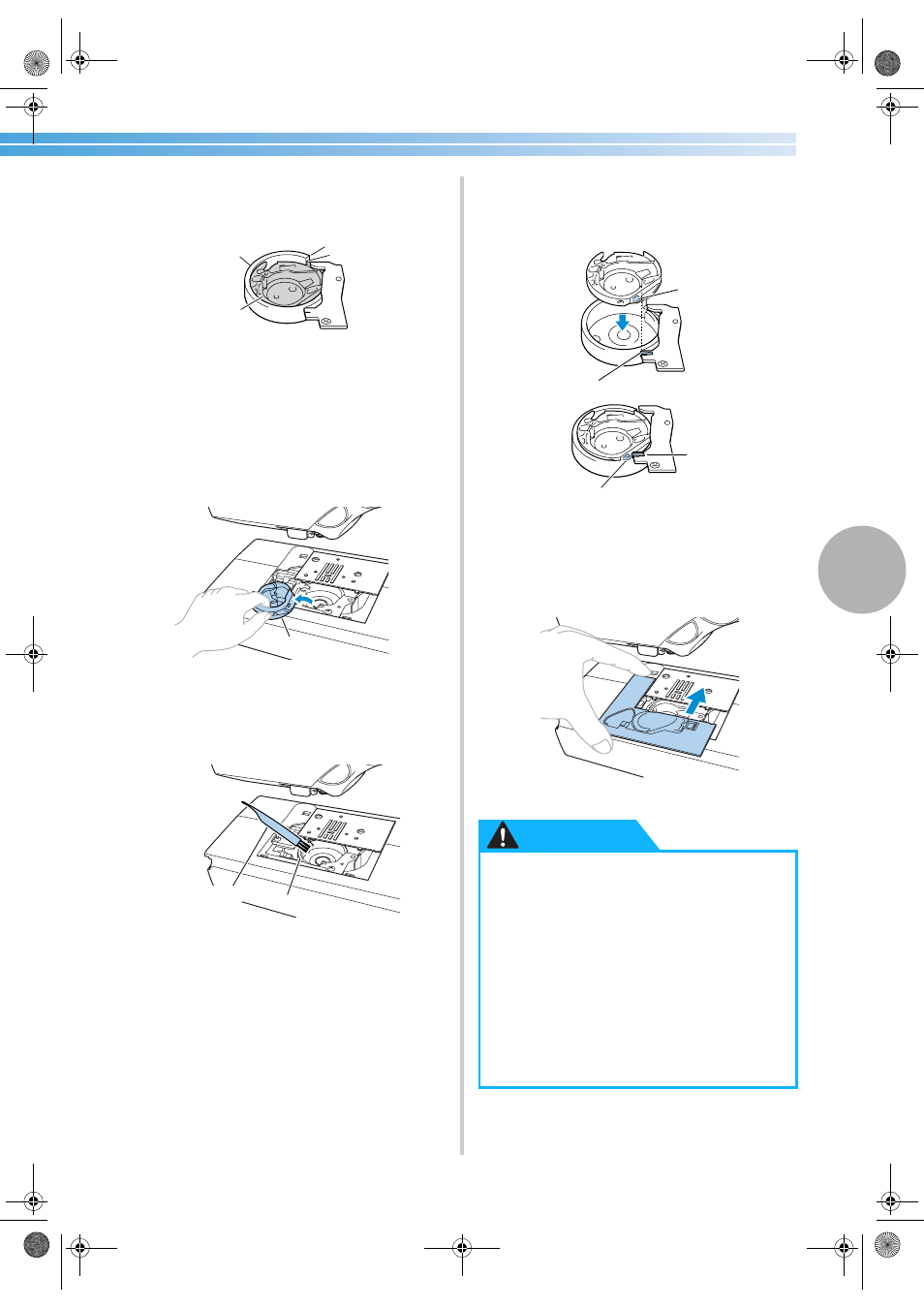

Поворачивайте маховик машины на себя до
тех пор, пока выступ подшпульника не
совпадет с краем полки челнока.
1 Челнок
2 Подшпульник
3 Край челнока
4 Выступ подшпульника
• Поворачивать маховик следует только на
себя. Поворот маховика от себя может
привести к повреждению машины.
4
Снимите подшпульник.
Возьмитесь за подшпульник и выньте его.
1 Подшпульник
5
При помощи щетки или пылесоса удалите
обрывки нити и пыль из челнока и из
окружающих его механизмов и с
поверхностей.
1 Щеточка для очистки
2 Челнок
• Не смазывайте челночное устройство.
6
При установке подшпульника убедитесь в том,
что выступ подшпульника находится в том же
положении, что и перед снятием
(см. пункт
3
), и совмещен с пружиной.
1 Выступ подшпульника
2 Пружина
7
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
3
1
2
4
1
1
2
● Никогда не пользуйтесь челноком, на
котором имеются царапины. Это может
привести к запутыванию верхней нити,
поломке иглы или ухудшению
характеристик машины. По поводу
приобретения нового челнока (код
детали: XC3153 051) обратитесь в
ближайший уполномоченный сервисный
центр.
● Убедитесь в правильной установке
челнока. В противном случае возможна
поломка иглы.
1
2
2
1
ВНИМАНИЕ
