9
УСТАНОВКА
Установка плиты

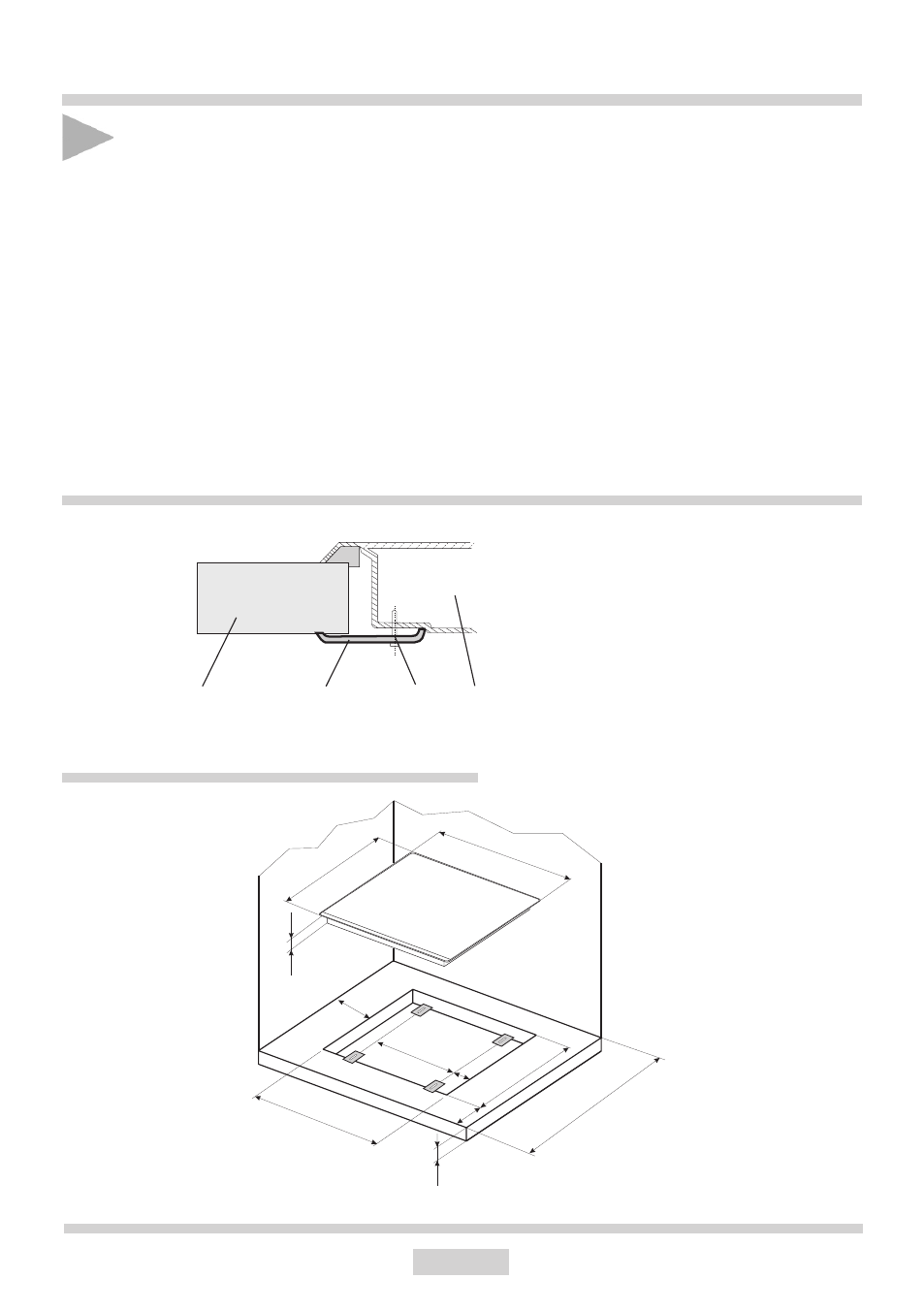

Способ монтажа в мебельном сегменте Рис. 4
1 - Столешница
2 - Шуруп 4 шт.
3 - Крепежный зажим 4 шт.
4 - Встраиваемая плита
Способ крепления крепежного зажима к столешнице Рис. 3
1 2 3 4
• Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой (рис 4),
• Минимальное пространство, которое необходимо оставить свободным под газовую
плиту составляет 130 мм,
• Приклеить ленту (приложенную производителем) одной стороной к краям плиты, с
нижней стороны плиты,
• Произвести подключение плиты к газовой и электрической системе согласно с
инструкцией по эксплуатации плиты,
• Протереть плиту от пыли, оторвать бумагу, предохраняющую ленту, вставить плиту
в нишу и до упора прижать к мебели,
• Установить крепежные зажимы (рис.3) перпендикулярно краю плиты и закрутить до
упора,
• После монтажа плиты в мебельный сегмент необходимо проверить ее
функциональность, а особенно противоутечную систему и зажигание.
552
600
600
510
40
470
min
100
20
505
50
40
