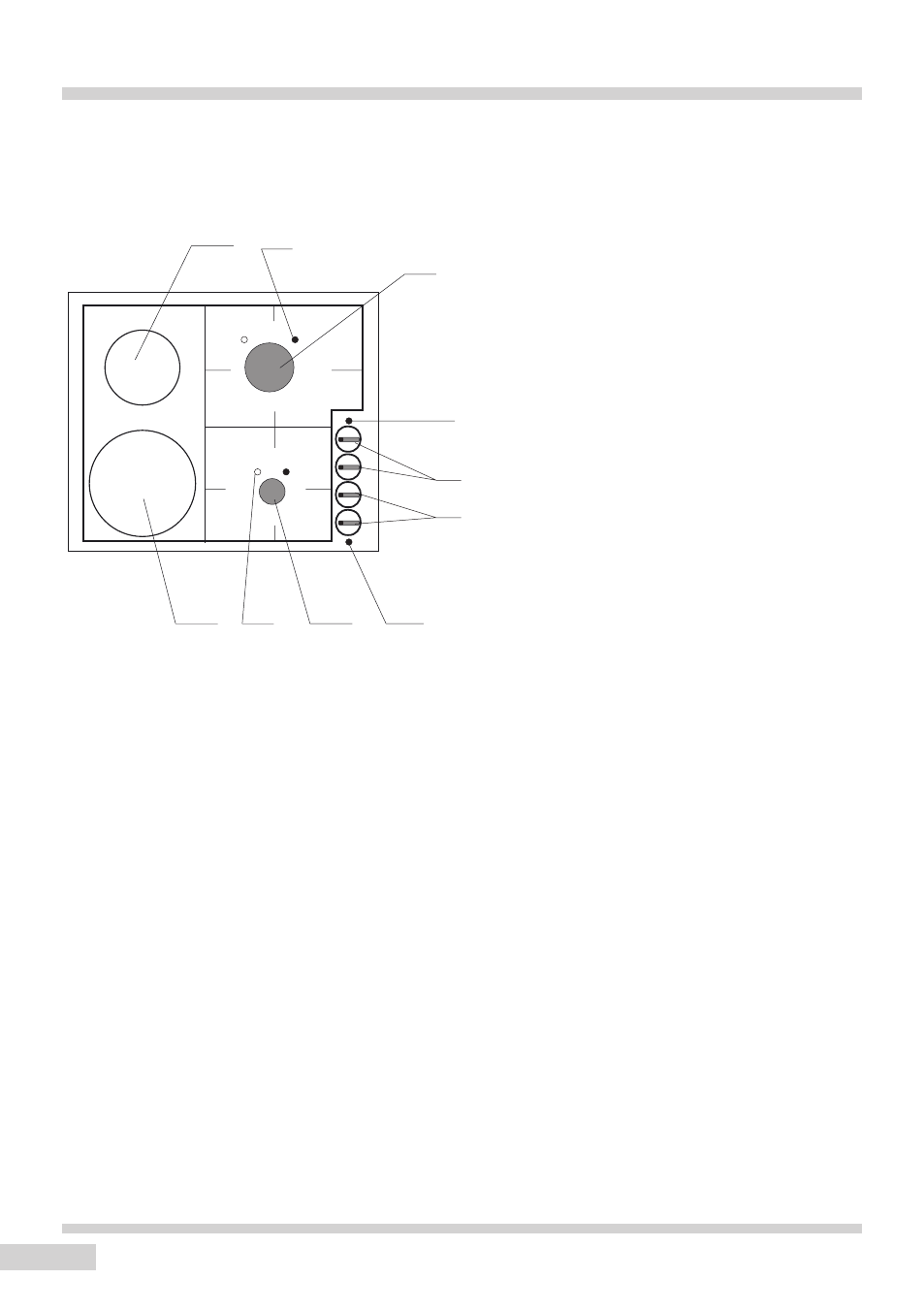

DESCRIEREA INSTALAŢIEI
1,2, – arzătoarele de suprafaţă
3,4 – suprafeţele de încălzire
5 – selectoarele arzătoarelor de suprafaţă
6 – butonul aprinzătorului
7 – aprinzătorul electric
8 – senzorul de protecţie
9 – selectorul suprafeţei de încălzire
10 – lampa de semnalizare
DATE TEHNICE
- înălţimea 40 mm
- adîncimea 510 mm
- lăţimea 580 mm
- greutatea: 9,5 kg
Plita are în componenţă următoarele arzătoare:
1 - arzătoare mică, presiunea căldurii -1 kV
2 - arzătoare medie, presiunea căldurii - 1,8 kV
3 - suprafaţa de încălzire  180 - 1500 V (2000 V)
4 - suprafaţa de încălzire  145 - 1000 V (1500 V)
Plita are în dotare şi duză de ţeavă – P 1/2``
PLITA DE GAZ ŞI ELECTRICĂ DE MODEL BHGI* (2.2)
UTILAREA (DELIMITAREA NODURILOR FUNCŢIONALI)
2
7 4
3 1 6 8
5
9
10
