Menţiune!
Trebuie de luat în consideraţie necesitatea de conectare a lanţului de protecţie la contactul plăcii, ce se
indică prin simbolul semn . Firele electrice trebuie să fie protejate în modul corespunzător şi să
aibă adăugător un întrerupător, ce va permite deconectarea de la reţea în situaţii excepţionale.

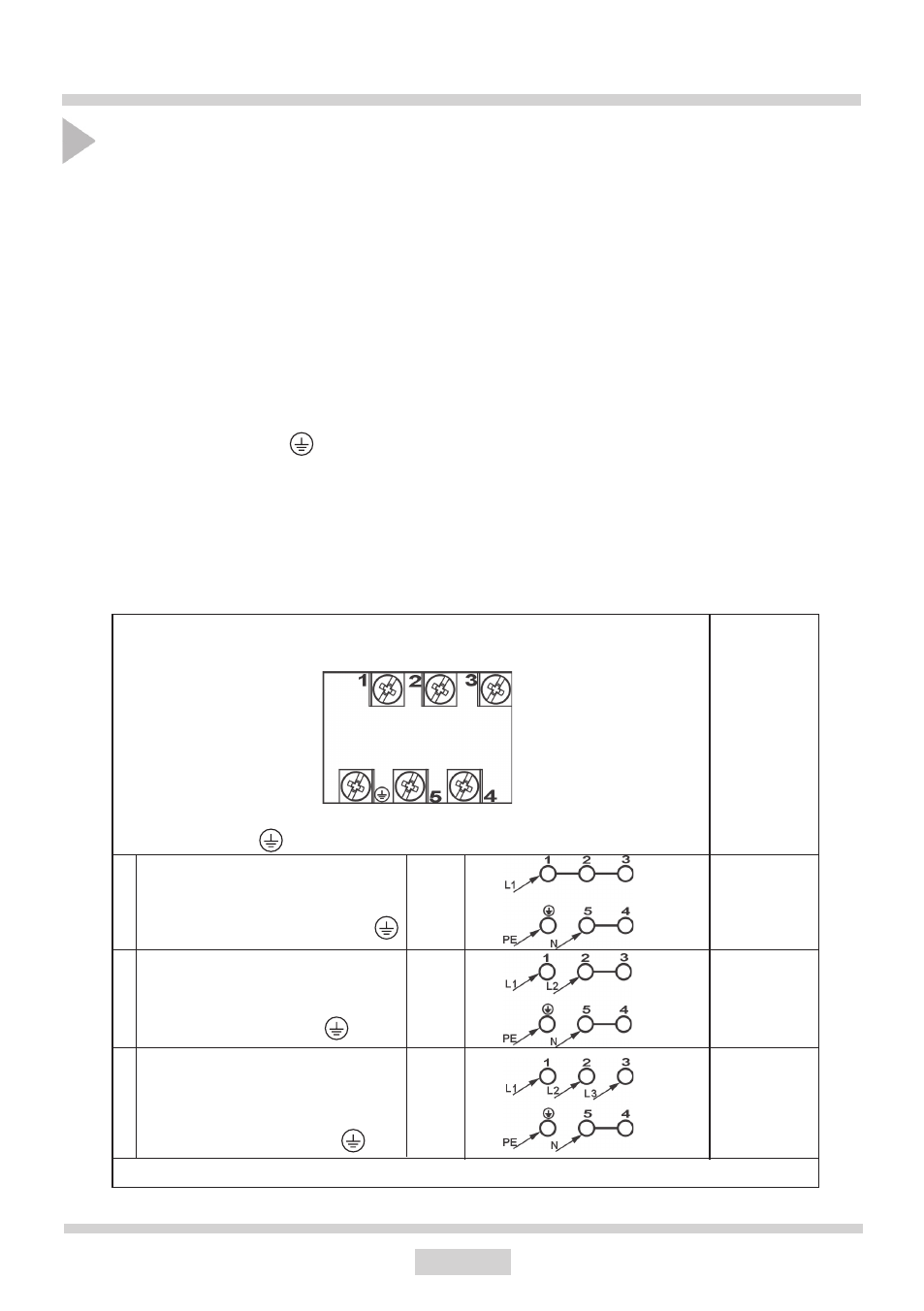

DIAGRAMA DE CONECTARE
Atentie! Voltaj al elementelor de preparare 230V
1
2
3
Pentru conexiunea bifazica cu impa-
mantare de 400/230V, puntile conec-
teaza terminalele 2 – 3 si terminalele
4 – 5, firul de siguranta la
Pentru conexiunea trifazica cu
impamantare de 400/230V, puntile
conecteaza terminalele 4 – 5, fazele
in succesiune 1, 2 si 3 impamantare
la 4 - 5, firul de siguranta la
1N~
L1 = R, L2 = S, L3 = T, N = terminal impamantare, PE = terminal fir de siguranta
Atentie! In cazul unei conectari, firul de siguranta trebuie sa fie conec-
tat la terminalul PE
Tip recomandat pentru cablul de conectare
2N~
3N~
Pentru conexiunea monofazica cu
impamanare de 230V, puntile conec-
teaza terminalele 1 – 2 – 3 si termi-
nalele 4 – 5 , firul de siguranta la
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
Conexiuni electrice
Conexiuni electrice
Conexiunile electrice trebuie sa fie realizate doar de o persoana calificata sau de personalul unui centru
de service autorizat. Nu realizati modificari ale sistemului de alimentare cu energie electrica.
Recomandari
Aragazul a fost produs pentru a functiona la un curent alternativ trifazic (400V 3N~50 Hz). Voltajul
este de 230V. Adaptarea aragazului la un curent monofazic este posibila prin realizarea in caseta de
conectare a modificarilor prezentate in tabelul de mai jos. Diagrama se afla si pe capacul casetei de
conectare. Tineti minte faptul ca firele de conectare trebuie sa corespunda tipului de conectare si puterii
aragazului.
INSTALARE
Pînă la conectarea instalaţiei la reţeaua electrică, trebuie de luat cunoştinţă cu informaţia indicată pe
panoul din uzină şi schema de conectare
Menţiune!
Electricul este oblicat să elibereze utilizatorului “cererea de conectare a instalaţiei la reţeaua electrică” (ane-
xă la talonul de garanţie). Conectarea instalaţiei prin alte metode, poate duce la defectarea acesteia.
