Moнтаж кухонной вытяжки
a) разметить на стене вертикальную линию,
обозначающую центр кухонной плиты, снять
нижнюю панель (нижнюю часть вытяжки),
приложить корпус вытяжки (рис. 1 поз. A) к стене, выравнивая его
отмеченный центр по вертикальной линии на стене,
Внимание: необходимо убедиться, что корпус «А» также выровнен по
горизонтали.
b) разметить на стене места под монтажные отверстия.
c) просверлить размеченные отверстия с помощью сверла, диаметр
которого соответствует приложенным распорным колышкам, забить
колышки, а затем привинтить корпус кухонной вытяжки «А» к стене при
помощи приложенных в комплекте монтажных шурупов.
Технические данные

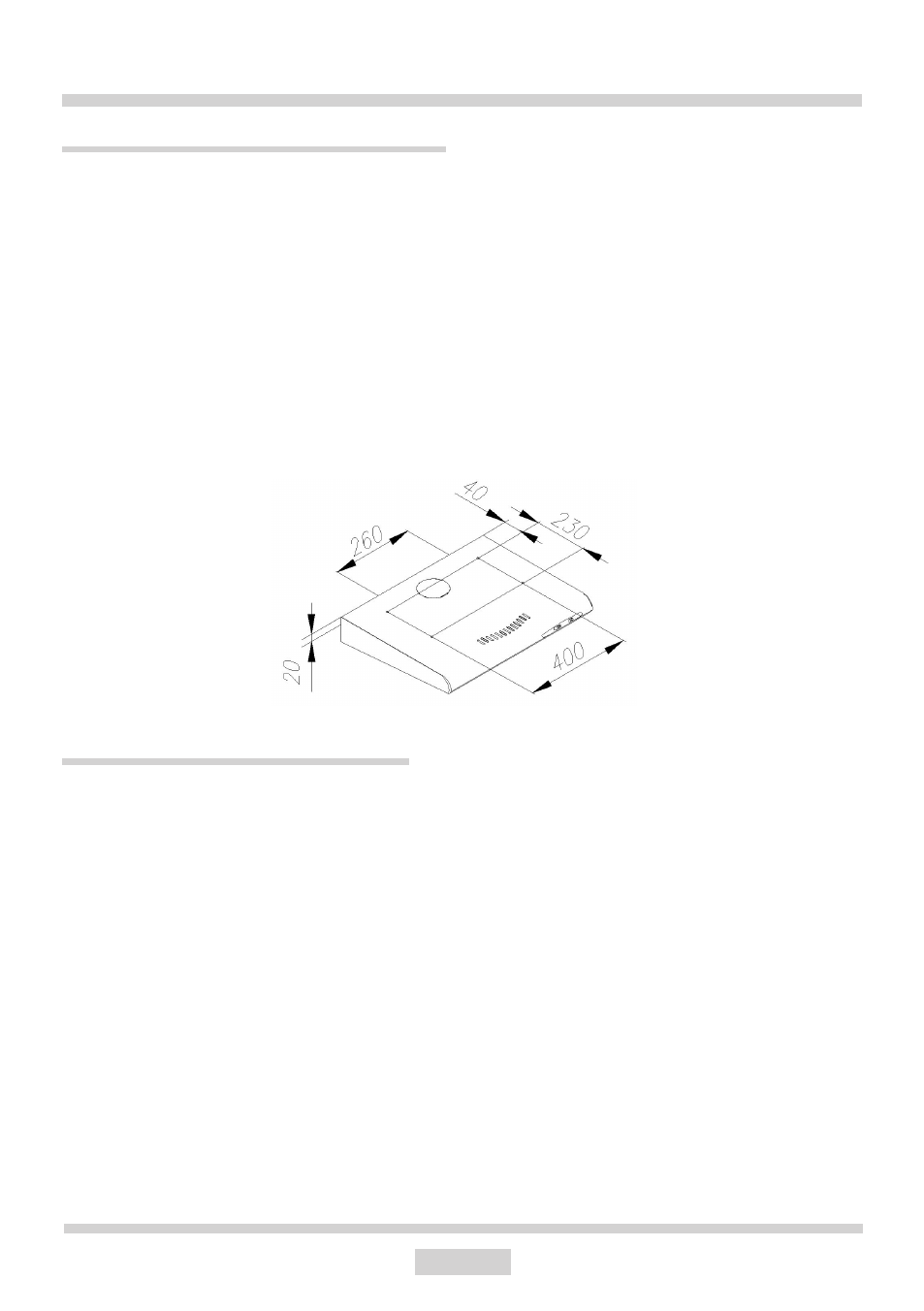

рис.3
Moнтаж встраиваемой вытяжки
a) сделать бумажный шаблон с разметкой расстояния между монтажными
отверстиями в верхней части корпуса вытяжки и отверстия для выхода
воздуха (только в версии режима рециркуляции воздуха),
b) просверлить необходимые отверстия в нижней полке навесного шкафа и
закрепить корпус вытяжки при помощи приобретенный заранее шурупов.
Внимание:
- если вытяжка будет работать в режиме рециркуляции воздуха, не следует
закрывать отверстия для отвода воздуха, имеющиеся в верхней части
корпуса вытяжки.
- если вытяжка будет работать в режиме отвода воздуха, а отверстие
для отвода воздуха находится над шкафом, то в остальных полках также
необходимо сделать дополнительные отверстия под воздуховодную трубу.
