IV. Другие Применения

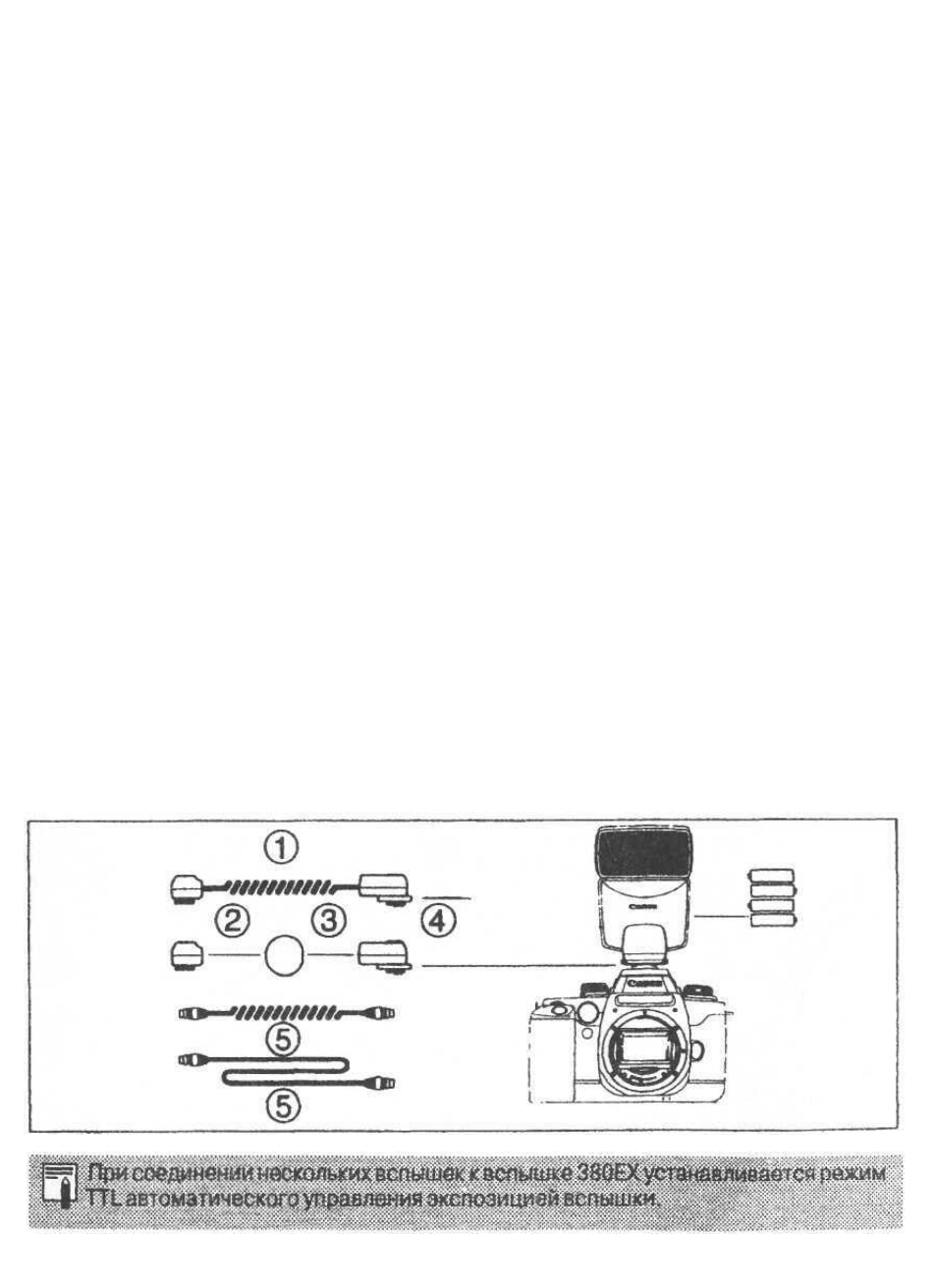

Принадлежности Вспышки 380ЕХ
1 Соединительный Кабель Cord 2
Этот кабель дает вам возможность отнести вспышку на расстояние до 60 см от ка-
меры. Функционирование автоматики камеры при этом полностью сохраняется.
Принадлежности для Использования Нескольких Вспышек
2 Гнездо для Удаленных Вспышек
Это гнездо имеет разъем для подключения кабеля и резьбу для крепления на шта-
тиве. Установите вспышку в гнезде, подсоедините кабель к разъему и укрепите гнез-
до на штативе. Другой конец кабеля может быть подключен к переходнику или к
разветвителю.
3 Разветвитель
Имеет четыре разъема для подключения соединительных кабелей. Разветвитель
передает экспозиционную информацию от переходника к трем вспышкам через со-
единительный кабель.
4 Переходник
Имеет гнездо для установки вспышки и разъем для подключения кабеля. Этот пе-
реходник устанавливается в гнезде для принадлежностей камеры. Затем на пере-
ходнике устанавливается вспышка, а к разъему подключается кабель. Другой ко-
нец кабеля может быть подключен к гнезду для удаленных вспышек ил и к разветви-
телю.
5 Соединительные кабели Cord 60 и Cord 300
Имеют длины 60 см и 3 метра соответственно. Используются при съемке с несколь-
кими вспышками.
