58
•
Внешние соединения
Внешние соединения
В этой главе приводятся пошаговые инструкции по подсоединению видеокамеры
к таким внешним устройствам, как телевизор или видеомагнитофон.

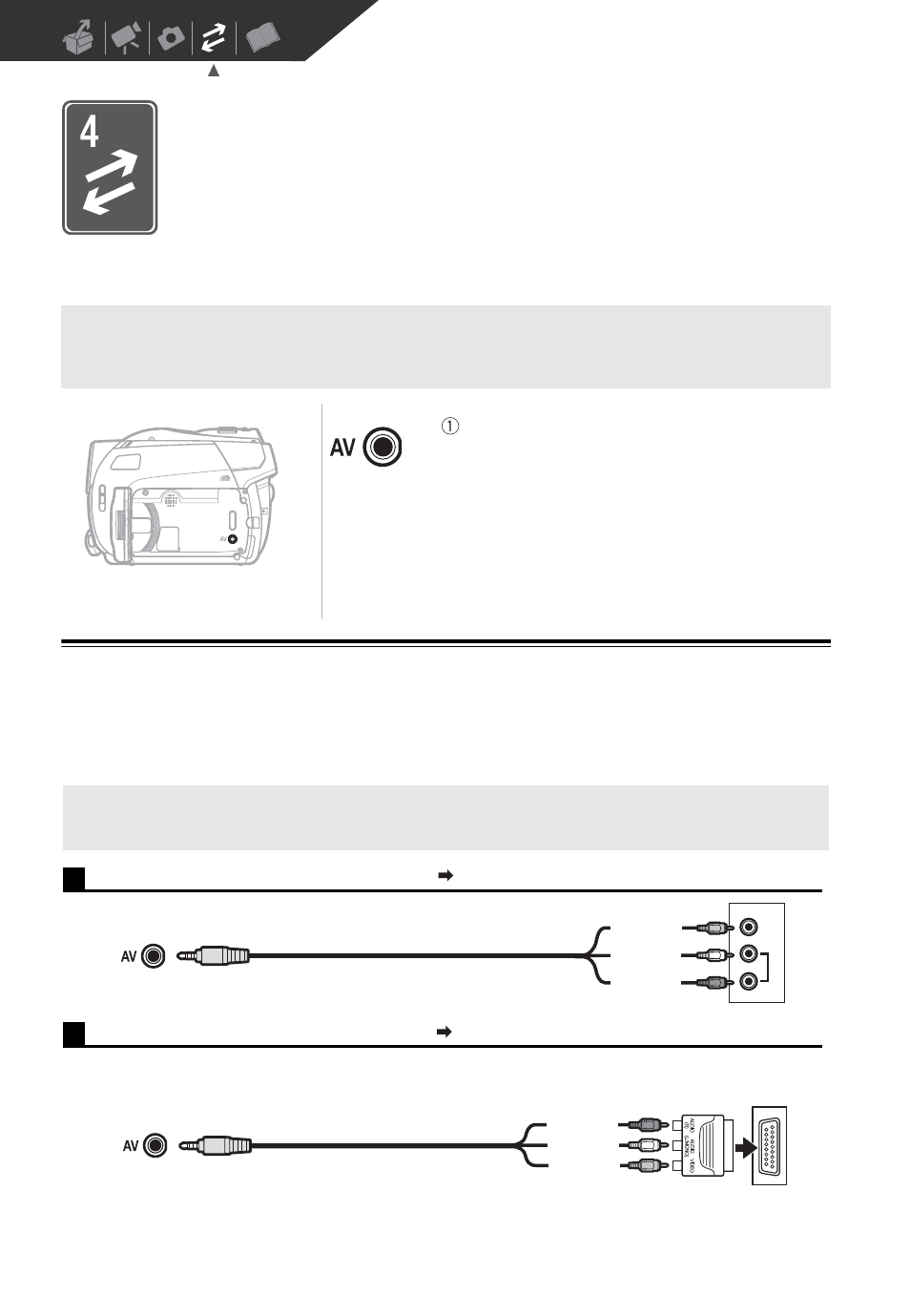

Подсоединение к телевизору или видеомагнитофону
Схемы подключения
Перед выполнением соединений выключите все устройства; ознакомьтесь также с руководством
пользователя подсоединяемого устройства.
Подсоединение к телевизору или видеомагнитофону
Разъем AV
Когда к видеокамере подключен стереофонический
видеокабель STV-250N, встроенный громкогово-
ритель видеокамеры отключается.
Для доступа откройте
ЖК-дисплей.
Разъем на видеокамере
Соединительный кабель
Разъем на подключаемом
устройстве
VIDEO
AUDIO
R
L
1
Исходящее соединение (направление сигнала
) к ТВ или видеомагнитофону с разъемами AV.
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
Желтый
Белый
Красный
2
Исходящее соединение (направление сигнала
) к ТВ или видеомагнитофону с разъемом SCART.
Сначала подсоедините адаптер SCART к разъему SCART телевизора или видеомагнитофона, затем
подсоедините стереофонический видеокабель STV-250N к адаптеру.
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
Желтый
Белый
Красный
Адаптер SCART
(приобретается отдельно)
