Внешние соединения
83

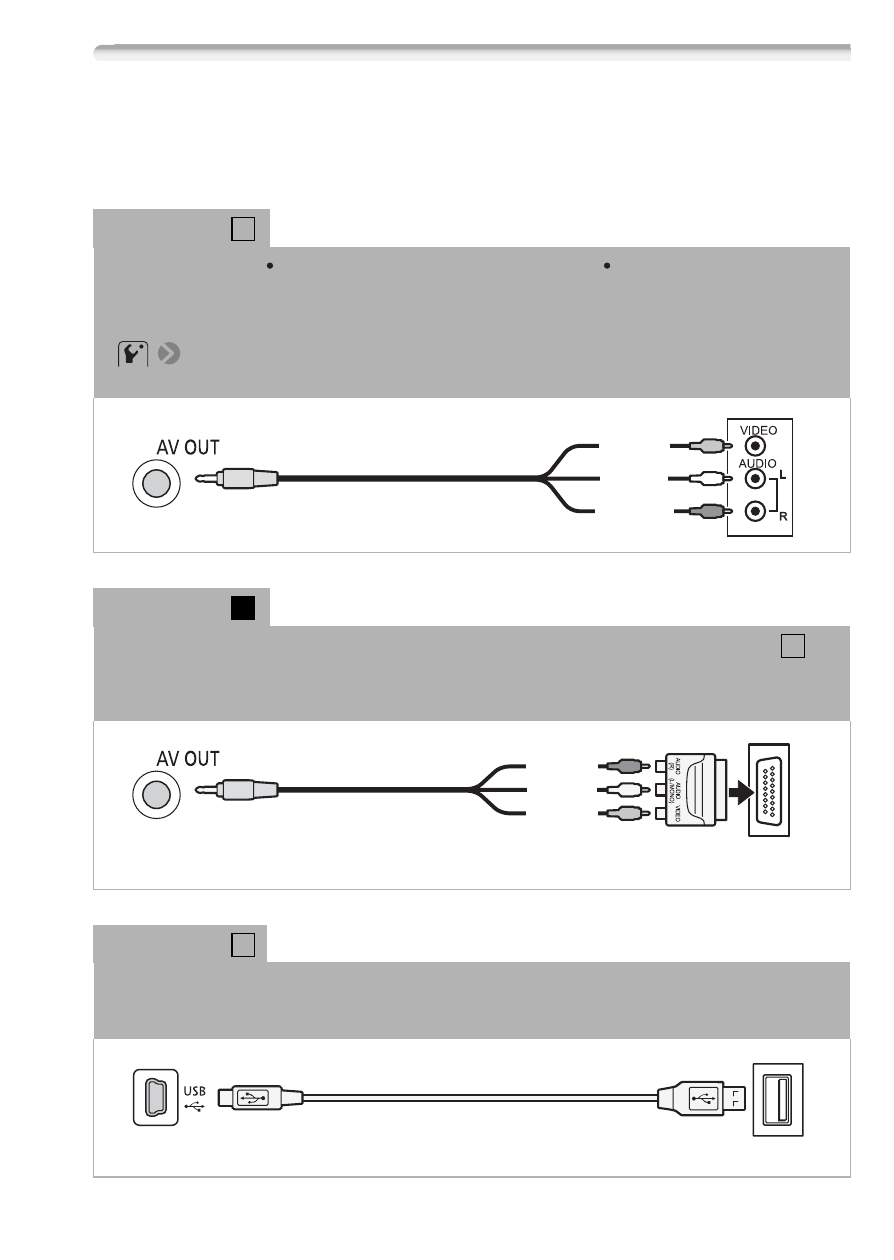

Схемы подключения
На следующих схемах подключения с левой стороны показаны
разъемы видеокамеры, а с правой стороны показан (только для
справки) пример разъемов на подключаемом устройстве.
Подключение
Композитный видеосигнал
Тип: аналоговое Качество: стандартная четкость Только выход
Подключение к стандартному ТВ или видеомагнитофону с входными
аудиовидеоразъемами. Измените следующие параметры видеокамеры:
-
[ФОРМАТ ТВ] в соответствии с ТВ (широкоэкранный или 4:3), если ТВ не
может автоматически определять и изменять соотношение сторон
1
Красный
Белый
Желтый
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
Подключение
Композитный видеосигнал (SCART)
Во всех отношениях точно такое же подключение, как подключение
.
Подключение к стандартному ТВ или видеомагнитофону с входным разъемом
SCART. Требуется адаптер SCART (продается в магазинах).
1
1
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
Адаптер SCART
(приобретается отдельно)
Желтый
Белый
Красный
Подключение
USB
Тип: цифровое подключение для передачи данных
Подключение к компьютеру для сохранения записей.
2
USB-кабель
(входит в комплект поставки)
