Стандартные конфигурации запирания/отпирания дверей автомобиля
Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
(большинство автомобилей японского производства)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе» (метал
лической детали кузова автомобиля).
Желтый провод — импульсный выход запирания отрицательной полярности, и он должен быть
подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод — это импульсный выход отпирания отрицательной полярности, и он должен быть
подключен к проводу управления штатным реле отпирания отрицательной полярности.

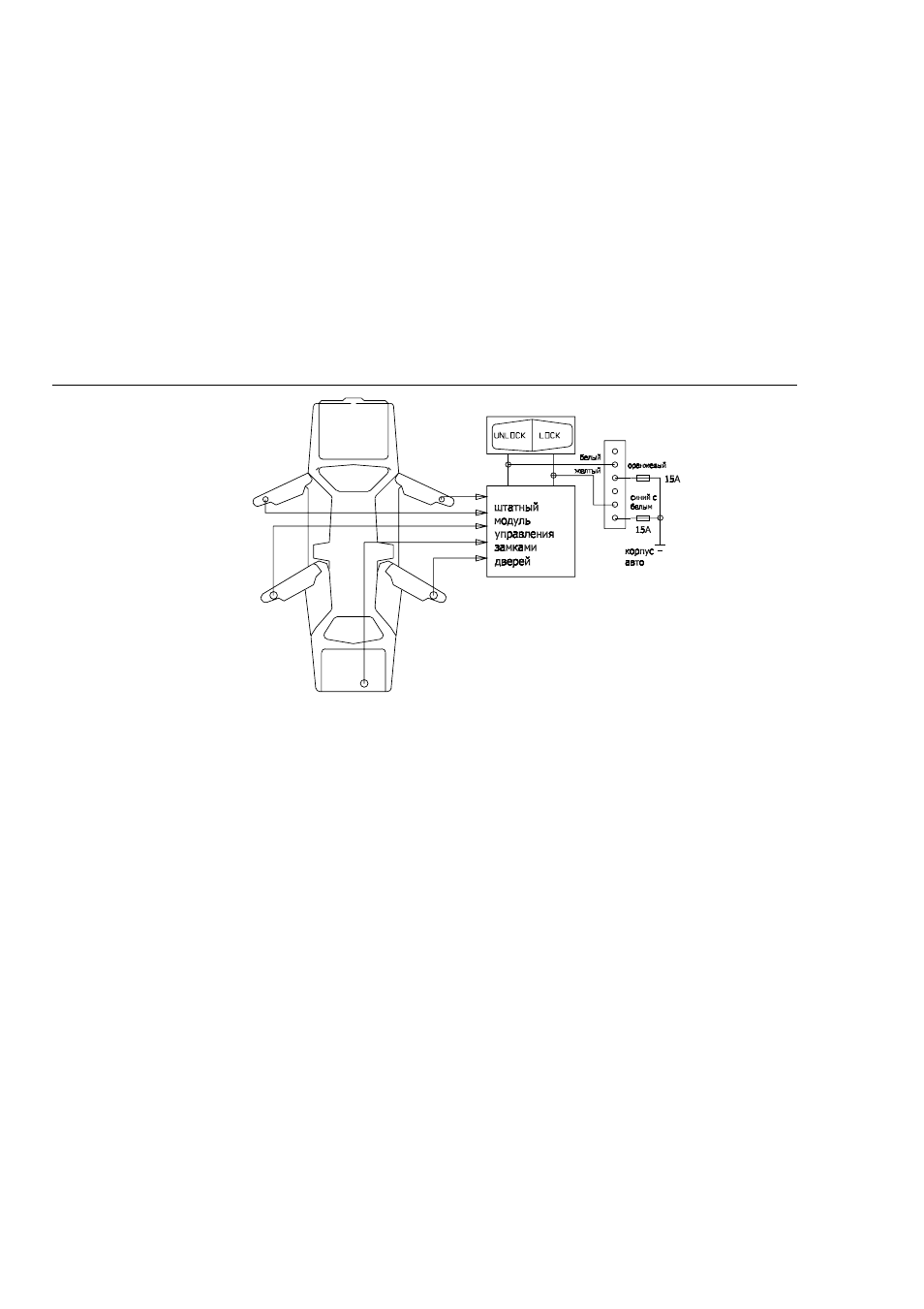

Схема управления каналом центрального замка с отрицательным триггером приведена ниже:
Трехпроводная цепь отпирания/запирания дверей положительной полярности
(большинство легковых автомобилей «Дженерал Моторс»)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику питания +12 В.
Желтый провод — это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод — импульсный выход отпирания положительной полярности. Должен быть под
ключен к проводу управления штатным реле отпирания положительной полярности.
