— 32 —
Pyccкий

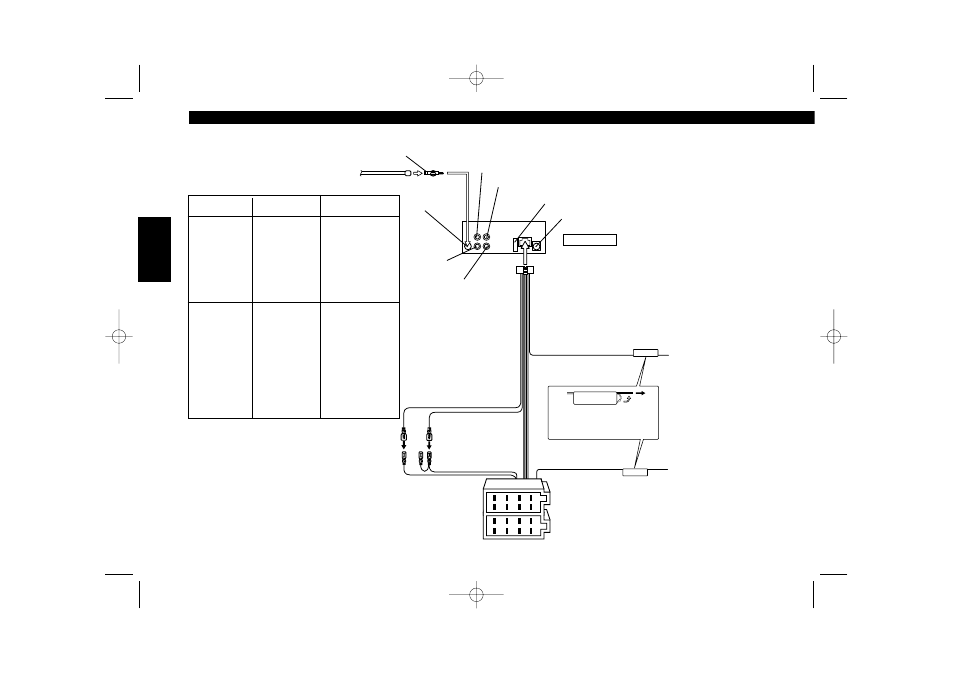

Подсоединение кабелей к гнездам для подключения
Задний правый
вывод (Kрасный)
Задний левый
вывод (Белый)
Передний левый выход
(белый провод)
Передний правый
выход (красный
провод)
Автоматический проигрыватель дисков
KENWOOD/ вход управления блоком DAB
Kабель батареи (Желтый)
Провод зажигания
(Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны (ISO-JASO) (Принадлежность 3)
Особенности подключения автоматического проигрывателя
дисков и блока DAB изложены в руководстве по
эксплуатации каждого устройства.
ПРИMЕЧАНИE
Жгут проводов
(Принадлежность 1)
Eсли вы не подключаете этот
шнур, убедитесь в том, что он
находится внутри контактного
столбика.
Kабель пpиглyшeния TEL
(кopичнeвый)
Подсоедините к заземленному
выводу, когда зазвонит
телефон или во время
разговора.
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Разъем A
Разъем B
Предохранитель (10A)
Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит в
комплект поставки, или к
выводу управления антенной
в автомобиле.
Управление
питанием/управл
яющий кабель
двигателя
антенны
(Cиний/Белый)
Taблица функций разеъема
Номера штырей
разъемов ISO
Цвет кабеля Функции
Разъем для
внешнего питания
A–4
A–5
A–6
A–7
A–8
Разъем для
колонок
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Желтый
Cиний/Белый
Оранжевый/белый
Kрасный
Черный
Фиолетовый
Фиолетовый/Черный
Cерый
Cерый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный
Аккумулятор
Управление питанием
Диммер
Зажигание (АCC)
Заземляющее
соединение (земля)
Задний правый (+)
Задний правый (–)
Передний правый (+)
Передний правый (–)
Передний левый (+)
Передний левый (–)
Задний левый (+)
Задний левый (–)
