Polski
|
55
TEL MUTE
P.CONT
ANT.CONT
REMO.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

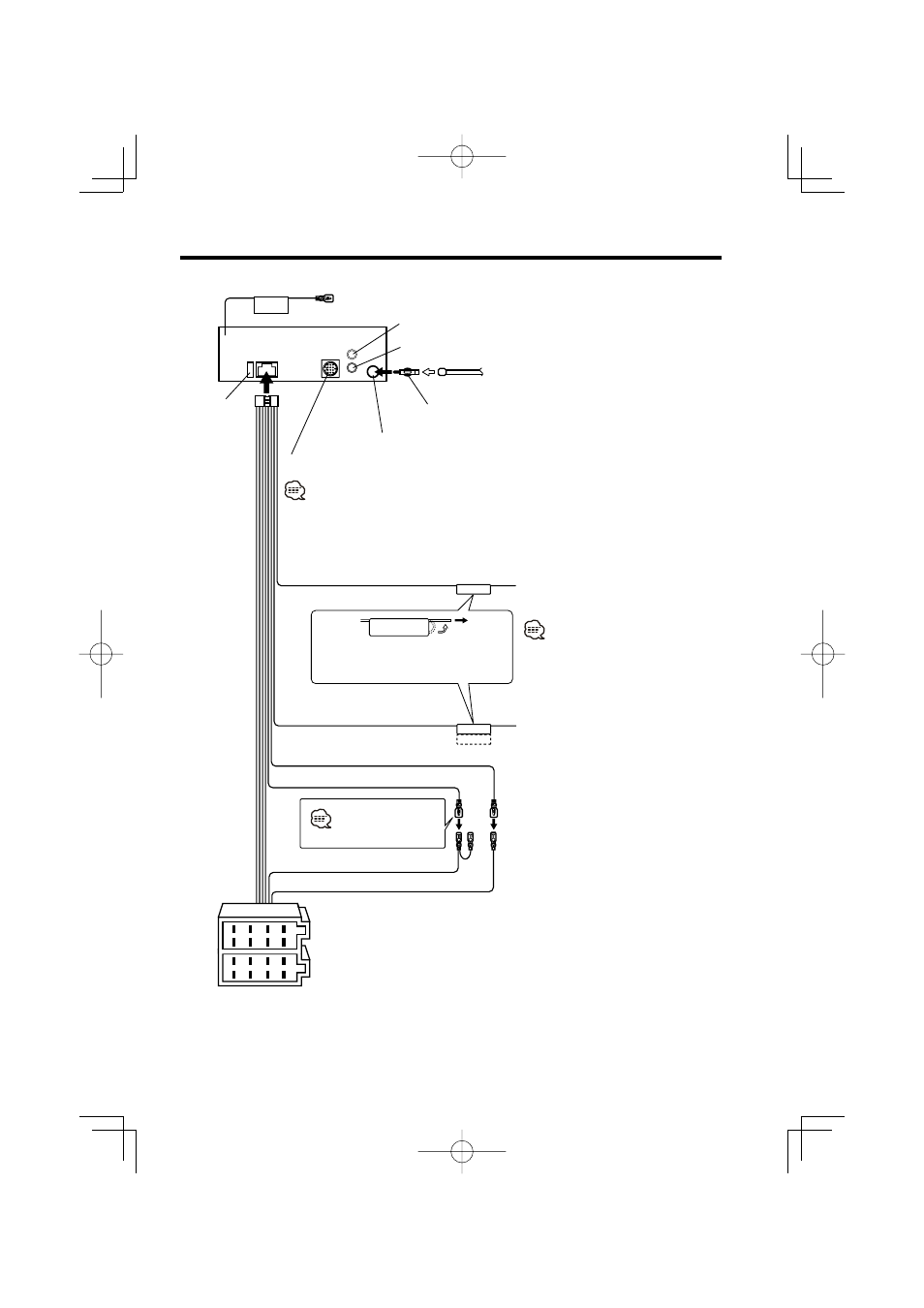

Podłączanie przewodów do końcówek
Bezpiecznik
(10A)
Wiązka
przewodów
(Akcesoria
poz.
1)
Wyjście tylne prawe (Czerwony)
Wyjście tylne lewe (Biały)
Przewód akumulatora (Żółty)
Przewód zapłonu (Czerwony)
Wejście anteny FM/AM
Przewód antenowy (ISO)
Adapter antenowy (ISO-JASO)
(Akcesoria poz.
3)
Przed podłączeniem systemu
nawigacji KENWOOD, zapoz naj się z
instrukcją obsługi tego systemu.
Jeżeli nie dokonano połącze nia,
nie należy dopuścić aby kabel
wysunął się z osłonki.
Przewód stero wa nia zasilaniem/
Silnikiem anteny
(Niebieski/biały)
Kabel wyłączania dęwińku (mute) TEL (Brózowy)
Podłącz albo do końcówki sterowania
zasilaniem, gdy korzysta się z opcyjnego
wzmacniacza zasilania, albo do końcówki
sterowania anteną w samochodzie.
Podłącz do końcówki, która jest uziemiona,
gdy dzwoni telefon lub porczas rozmowy.
Kołek A-7 (Czerwony)
Kołek A-4 (Żółty)
Kostka
połączeniowa A
Kostka
połączeniowa B
Patrz następna strona
Do zdalnego sterowania
Wejście sterujące zmieniacza płyt
kompaktowych KENWOOD
Przed podłączeniem
zmieniacza płyt zapoznaj się z
jego instrukcją
