Kenwood KDC-W534U - Инструкция (Страница 38)

38
| Pyccкий

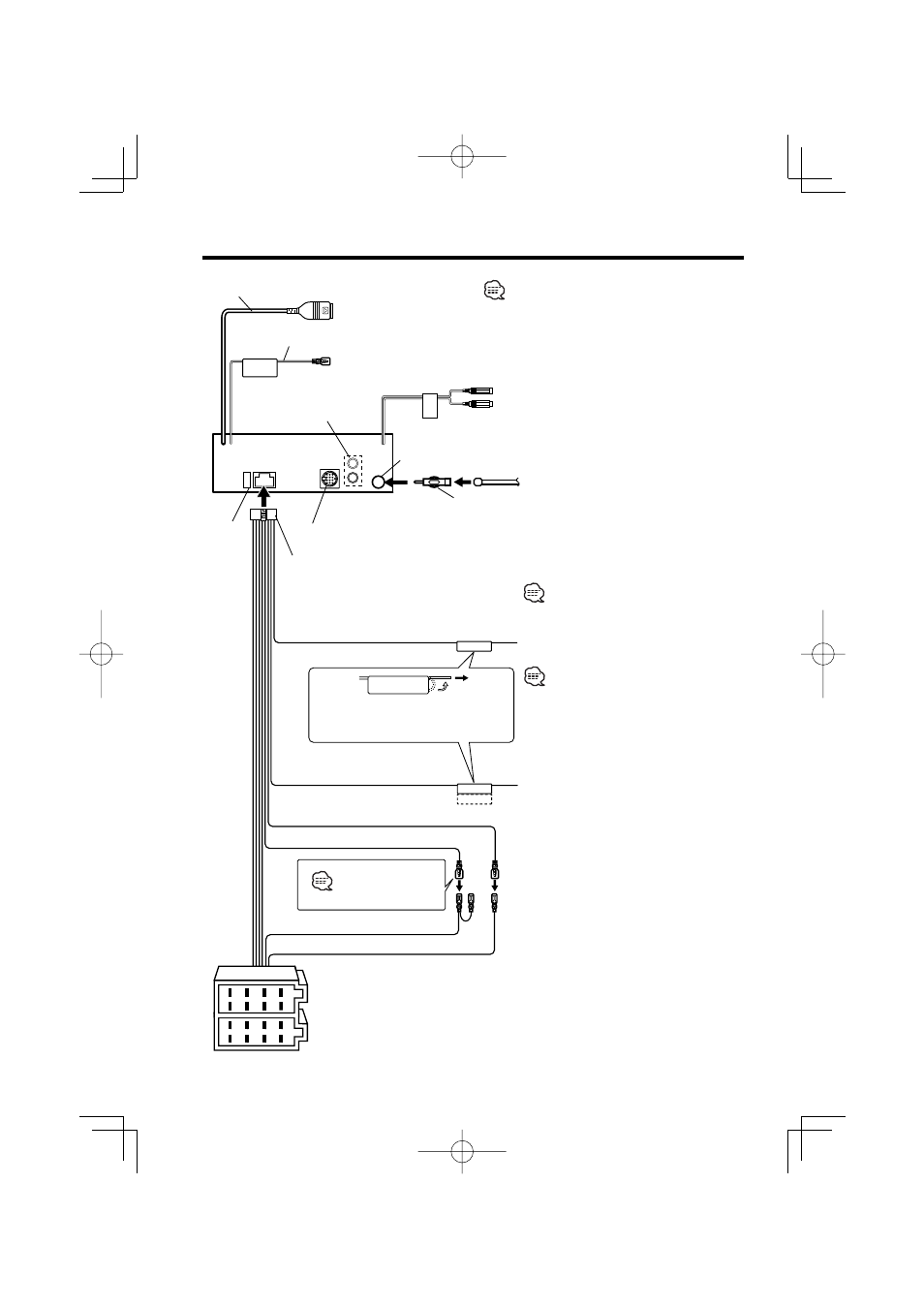

Подсоединение кабелей к гнездам для подключения
(KDC-W5534U/W534U)
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
FRONT
MUTE
REMO. CONT
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Особенности подключения
системы слежения
Kenwood изложены
в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки,
или к выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Смотрите
следующую
страницу
Задний левый вывод (Белый)/
Задний правый вывод (Kрасный)
Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.
Пульт дистанционного управления на руле (Голубой/Жёлтый)
Пульт дистанционного управления на руле
• Не снимайте крышку, когда вы не используете
кабель USB. Коннектор вызовет поломку
устройства в случае его соприкосновения
с металлическими деталями транспортного
средства.
Передний левый выход (Белый)
(только для модели KDC-W5534U)
К чейнджеру дисков Kenwood/
Внешнему дополнительному устройству (только для модели KDC-W5534U)
Передний правый выход (Kрасный)
(только для модели KDC-W5534U)
Коннектор USB
К устройству USB
