11
Подготовка к эксплуатации
- Подключение системы -

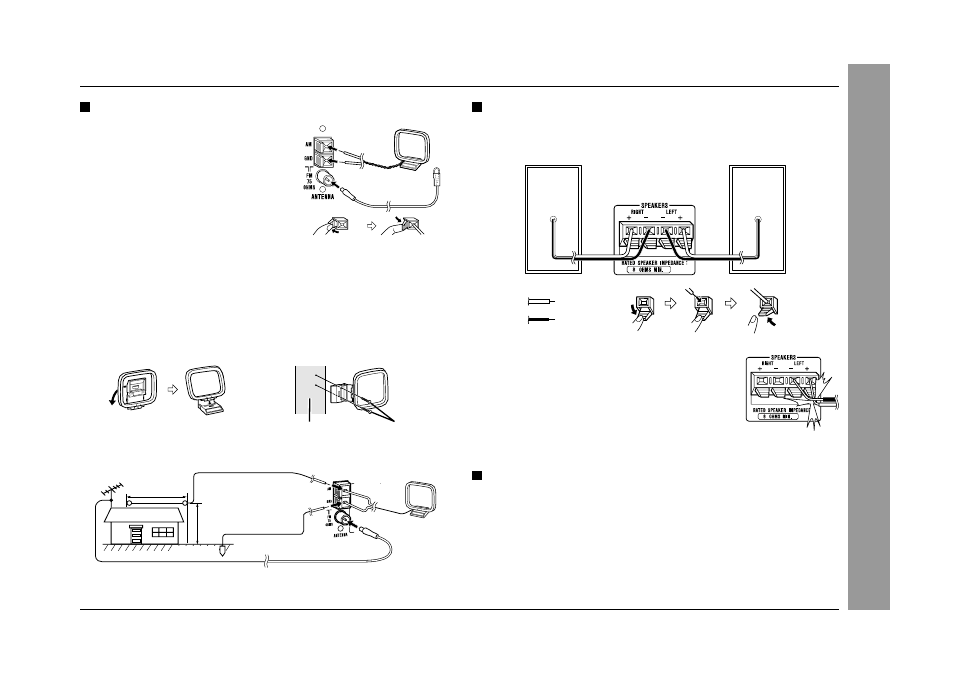

Подключение антенн
Поставляемая в комплекте
антенна диапазона FM:
Подключите провод антенны диапазона FM к
гнезду FM 75 OHMS и расположите провод ан-
тенны в направлении, обеспечивающем наиболь-
ший уровень сигнала.
Поставляемая в комплекте
антенна диапазона АМ:
Подключите провод рамочной антенны диапазо-
на АМ к гнездам АМ и GND. Найдите оптималь-
ное положение антенны. Расположите антенну на
полке или закрепите на стойке или стене при
помощи шурупов (в комплекте не поставляются).
Замечания:
- Установка антенны на систему или вблизи сетевого шнура может привести к воз-
никновению помех. Для улучшения приема располагайте антенну вдали от микро-
системы.
- Если даже после регулировки положения рамочной антенны диапазона АМ про-
слушиваются статические шумы, попробуйте поменять провода антенны местами.
Установка рамочной антенны диапазона АМ:
<Сборка антенны>
<Крепление к стене>
Стена
Шурупы
(нет в
комплекте)
Внешняя антенна диапазона FM или АМ:
Если требуется улучшение приема, используйте внешнюю антенну диапазона FM
или АМ. Проконсультируйтесь с дилером.
Внешняя антенна
диапазона FM
или АМ
Внешняя антенна
диапазона FM
Рамочная
антенна
диапазона АМ
15 м
7,5 м
Стержень
заземления
Замечания:
- Когда используется внешняя антенна диапазона FM, отключайте поставляемую в
комплекте проводную антенну от гнезда FM 75 OHMS.
Подключение акустических систем
Подключите черный провод к отрицательному (-) контакту, а красный провод - к по-
ложительному (+) контакту.
Правая АС
Левая АС
Красный
Черный
Предупреждения:
- Используйте акустические системы с сопротивлением 8
Ом или более, т.к. акустические системы с меньшим сопро-
тивлением могут привести к повреждению микросистемы.
- Не путайте правый и левый каналы. Правой акустической
системой считается акустическая система, которая находится
справа, когда Вы смотрите на микросистему спереди.
- Не допускайте соприкосновения проводов акусти-
ческих систем друг с другом.
Неправильно
Подключение сетевого шнура
После проверки правильности всех подключений подсоедините сетевой шнур к гнезду
на задней панели микросистемы, а затем - подключите сетевую вилку к настенной
сетевой розетке.
Замечания:
- Если Вы не планируете пользоваться системой в течение длительного времени,
отключайте микросистему от электрической сети.
- Никогда не используйте сетевой шнур, отличный от поставляемого в комплекте. В
противном случае могут возникнуть неисправности или сбои в работе.
