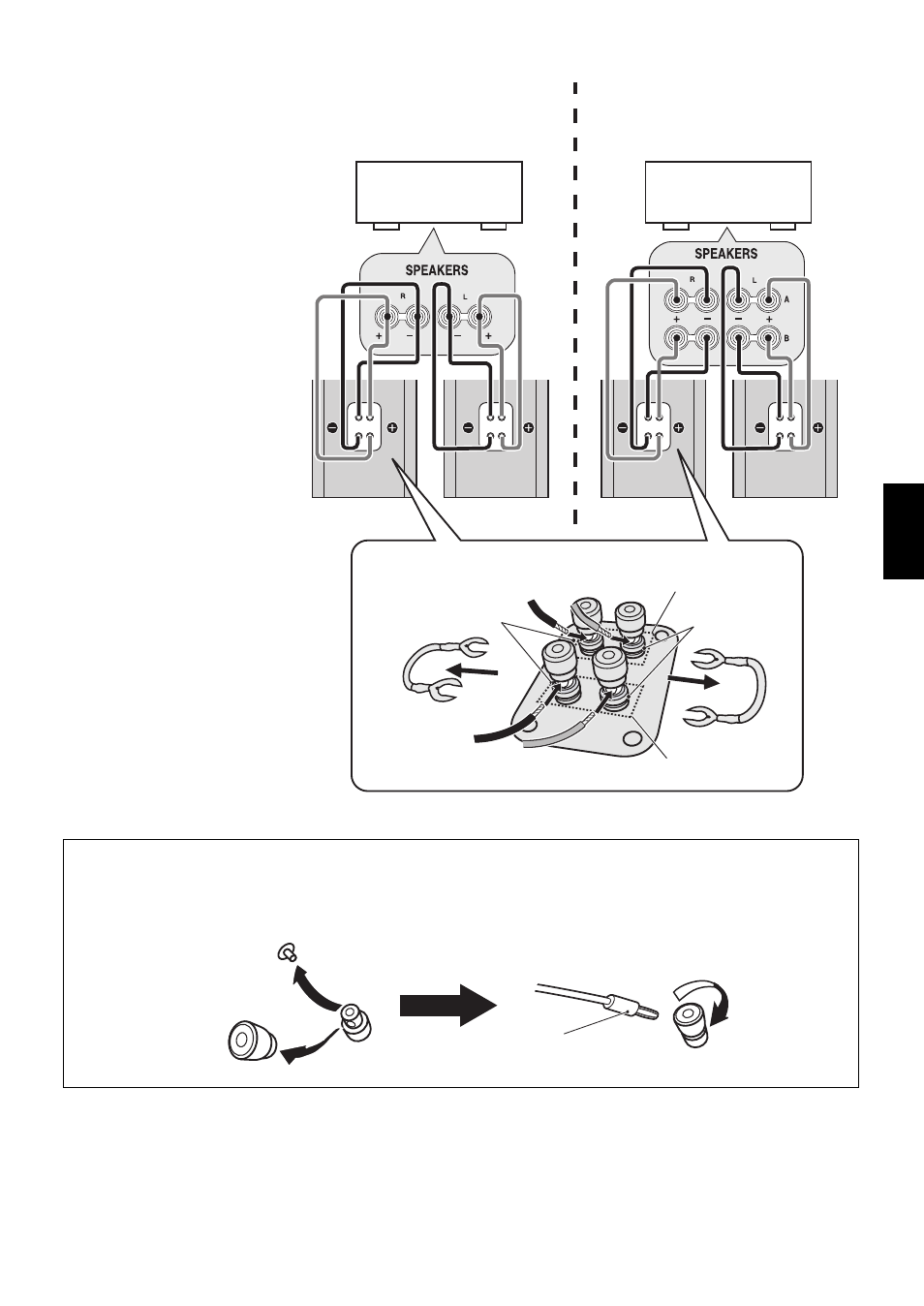

<Двухпроводные подключения>
Перед подключением кабеля колонки, требуется удалить кабельную перемычку.
Красный (+)
Черный (–)
Терминалы низкочастотного динамика
Soavo-1 (R) Soavo-1 (L)
Усилитель
Кабельная
перемычка
Усилитель
Soavo-1 (R) Soavo-1 (L)
Терминалы
высокочастоного динамика/
среднечастотного динамика
Требуется подключить
SPEAKERS A и B одновременно.
Если усилитель обладает двумя наборами
выходных терминалов колонки. Если усилитель обладает только одним
набором выходных терминалов колонки. Для подключения колонки к
выходным терминалам
усилителя, вместо
стандартных подключений
используются две пары
кабелей для
низкочастотного динамика и
высокочастотного динамика.
Данный тип подключения
понижает модуляционное
искажение, вызываемое
электрическим
сопротивлением кабелей и
рабочего тока колонок.
Следовательно, можно
ожидать звучание более
чистого качества.
Перед подключением кабеля
колонки, требуется удалить
кабельную перемычку.
Использование бананового штекера
1
Открутите головку терминала.
2
Извлеките крышку, потянув ее на себя.
3
Закрутите головку терминала.
4
Просто вставьте банановый штекер в терминал.
2
1
3
4
Банановый штекер
