Prology MCH-380U 20

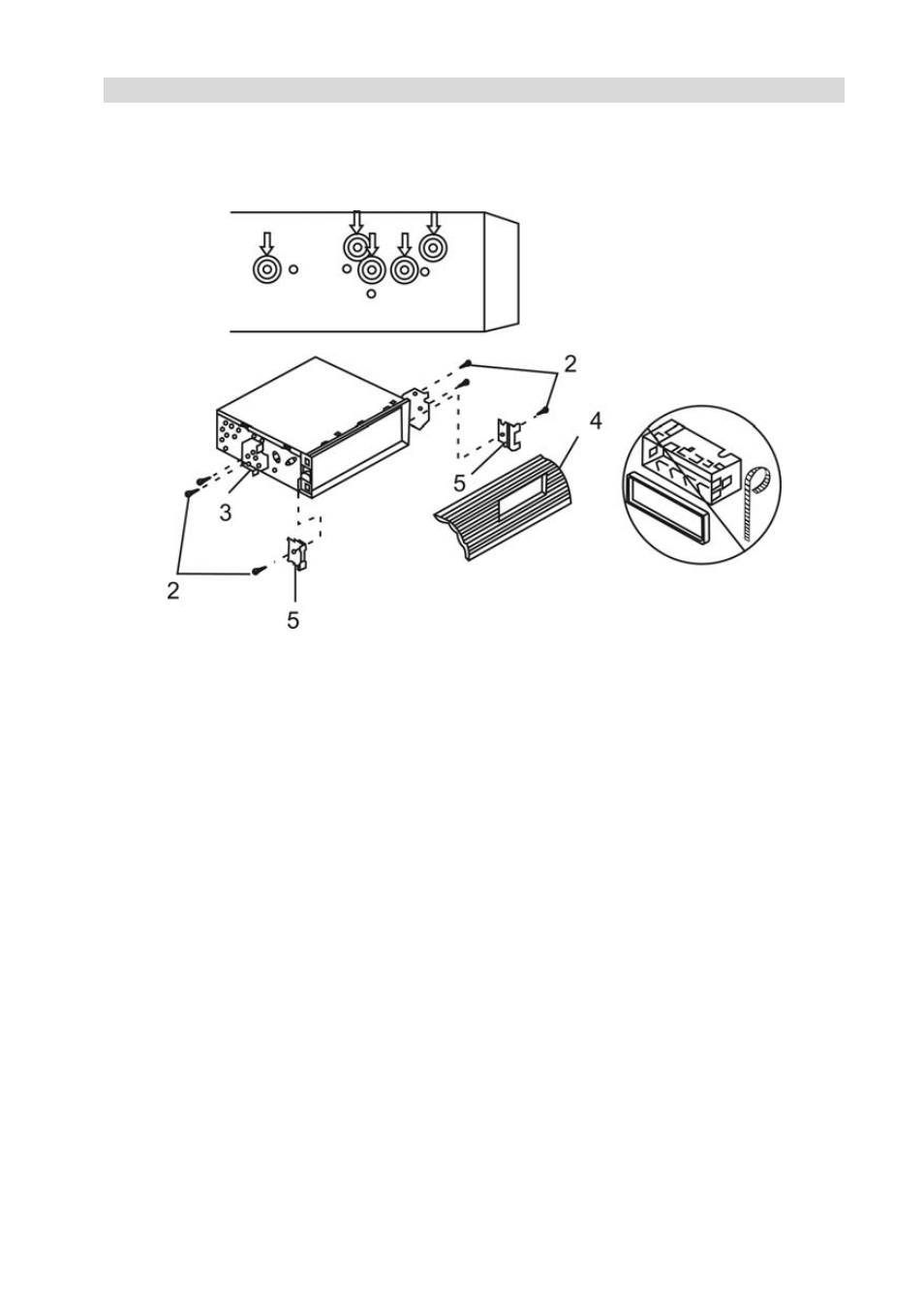

Второй вариант установки устройства
Данный вариант установки предусматривает использование резьбовых отвер-
стий, которые находятся на боковых панелях устройства.
Закрепите устройство на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при котором будут совмещены резьбо-
вые отверстия на кронштейнах и резьбовые соединения на корпусе устрой-
ства. Закрепите кронштейны с обеих сторон устройства не менее чем в
двух местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо
винты с потайной головкой (4 х 8 мм), в зависимости от типа резьбовых от-
верстий на кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).
Примечание.
При установке устройства по второму методу кожух, декоративная внешняя
рамка и металлическая планка не используются.
