Инструкция по эксплуатации Prology AX-7777R
Страница 5
Prology AX-7777R
© 2002 Saturn High-Tech, Inc.
5

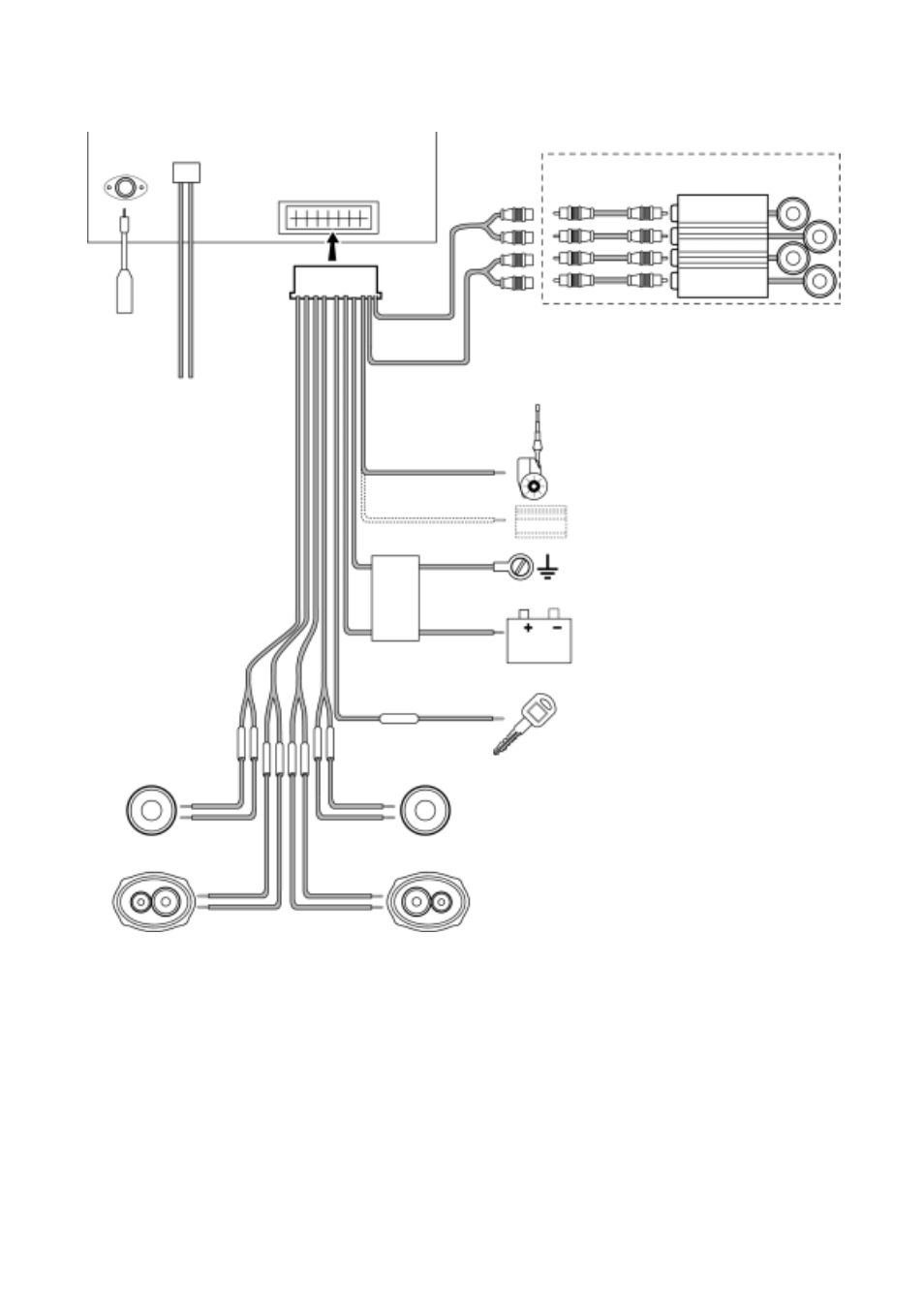

Схема подключения проводов ресивера
Рис. 3
Внимание! При замене предохранителей убедитесь, что новый предохранитель такого же типа и
номинала. Использование других предохранителей может вызвать выход из строя ресивера. В
данной модели используется один предохранитель на 10 А, расположенный в фильтре питания, и
один предохранитель на 0,7 А с малым временем срабатывания типа AGC в красном проводе.
Разъем
антенны
Дополни-
тельный CD-
чейнджер
Дополнительный усилитель или DSP
Автоматическая антенна
Подключите этот провод к автомати-
ческой антенне или к усилителю. Если
не используется, заизолируйте конец
провода
Темно-синий
Масса
Подключите к отрицательной
Черный
клемме аккумулятора или хорошо
зачищенной части кузова
Память
Желтый
Подключите к проводу, на котором
всегда присутствует 12 В
Зажигание
Подключите к проводу, на котором
Красный
присутствует +12В, когда зажигание
включено или к имеющемуся предо-
хранителю "RADIO"
Фильтр
питания
Предохрани-
тель 0,7 А
Задняя стенка
ресивера
Левый
Правый
передний
передний
–
белый/
серый/ –
черный
черный
белый
серый
+
+
–
зеленый/
фиолетовый/ –
черный
черный
зеленый
фиолетовый
+
+
Левый
Правый
задний
задний
Кабель
антенны
