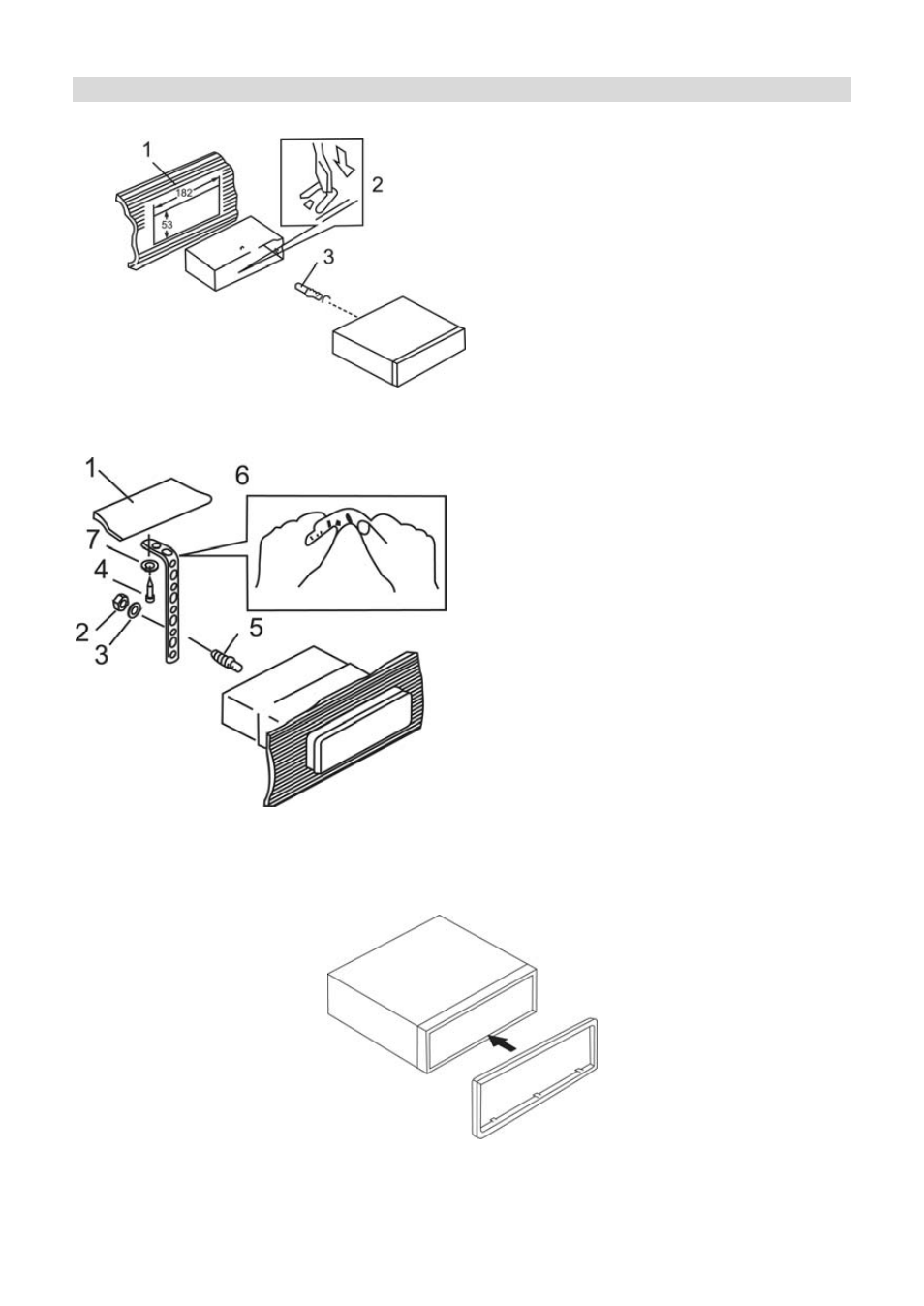

Первый вариант монтажа
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха устройства
в приборную панель автомобиля,
выберите
на кожухе те
металлические язычки, которые
соответствуют толщине приборной
панели, и отогните их, чтобы
зафиксировать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (4 х 12 мм).
5. Винт.
6. Металлическая планка.
Для
закрепления задней части
устройства обязательно используйте
металлическую планку. Металлическая
планка
может быть согнута под
необходимым углом.
7. Плоская шайба.
После окончания установки закрепите на корпусе устройства декоративную рамку.
Толщина нижнего бортика рамки больше, чем верхнего.
