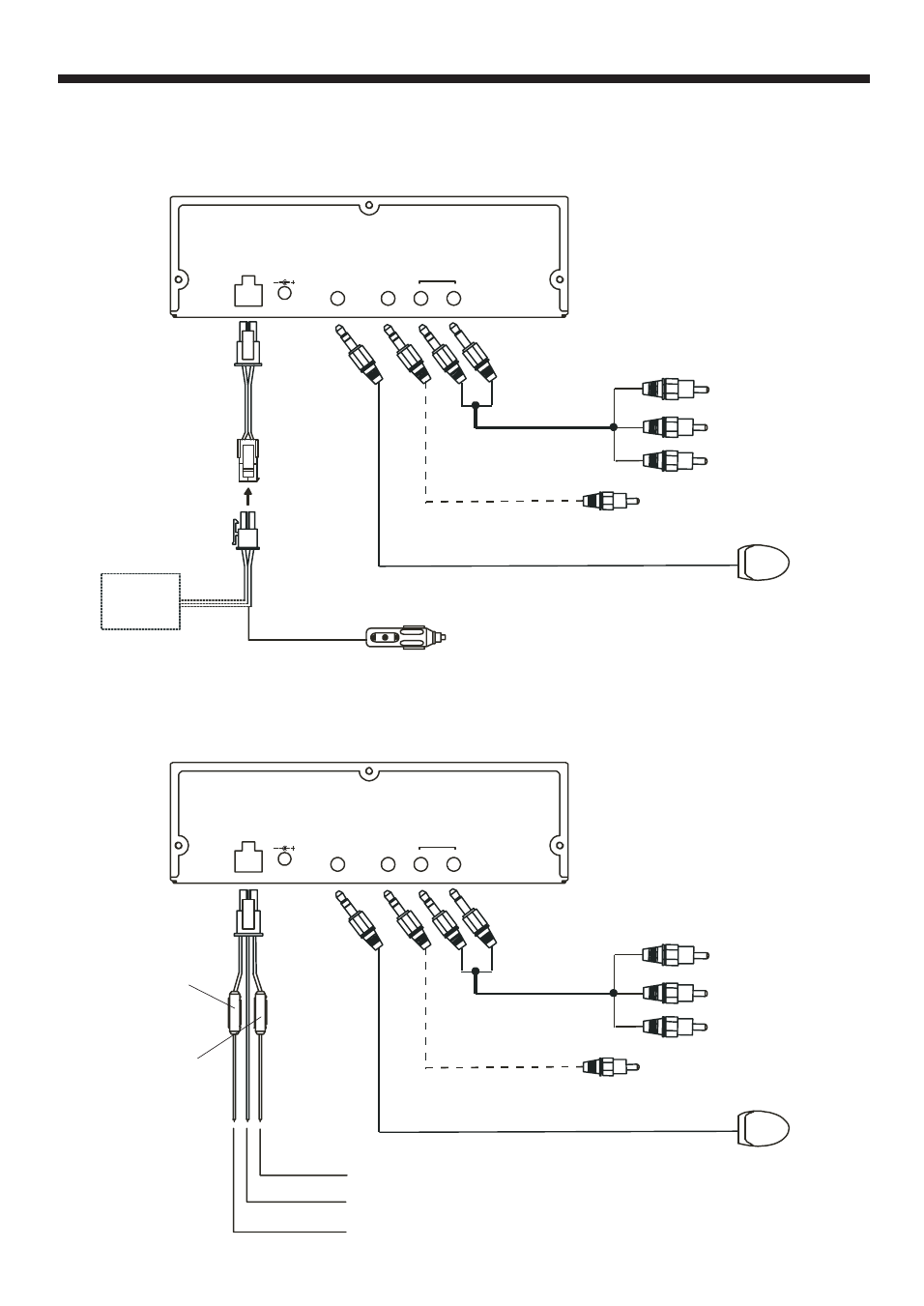

Электрические подключения проигрывателя
7
DC 12V IN
REMOTE
DC 12V OUT
AUDIO
DIGITAL
L/R
VIDEO
A/V OUT
Проигрыватель DVD
Желтый
Красный
Белый
Видеовыход
Аудиовыход
(правый канал)
Аудиовыход
(левый канал)
Цифровой аудиовыход
(Дополнительно)
Разъем для подключения к прикуривателю
Сетевой
источник
питания
Приемник сигналов дистанционного управления
DC 12V IN
REMOTE
DC 12V OUT
AUDIO
DIGITAL
L/R
VIDEO
A/V OUT
Проигрыватель DVD
Желтый
Желтый
Черный
Красный
Красный
Белый
Видеовыход
Аудиовыход
(правый канал)
Аудиовыход
(левый канал)
Цифровой аудиовыход
(Дополнительно)
Приемник сигналов дистанционного управления
Предохранитель 0,5 А
Предохранитель 3 А
+12 В постоянно
"Масса"
+12 В при включенном зажигании
Вариант 1. Используйте переходной кабель, входящий в комплект, для подключения
проигрывателя к прикуривателю автомобиля или при использовании сетевого источ-
ника питания (входит в комплект).
Вариант 2. Используйте 3-проводной кабель для стационарного подключения к борто-
вой сети автомобиля.
