Страница 20
19

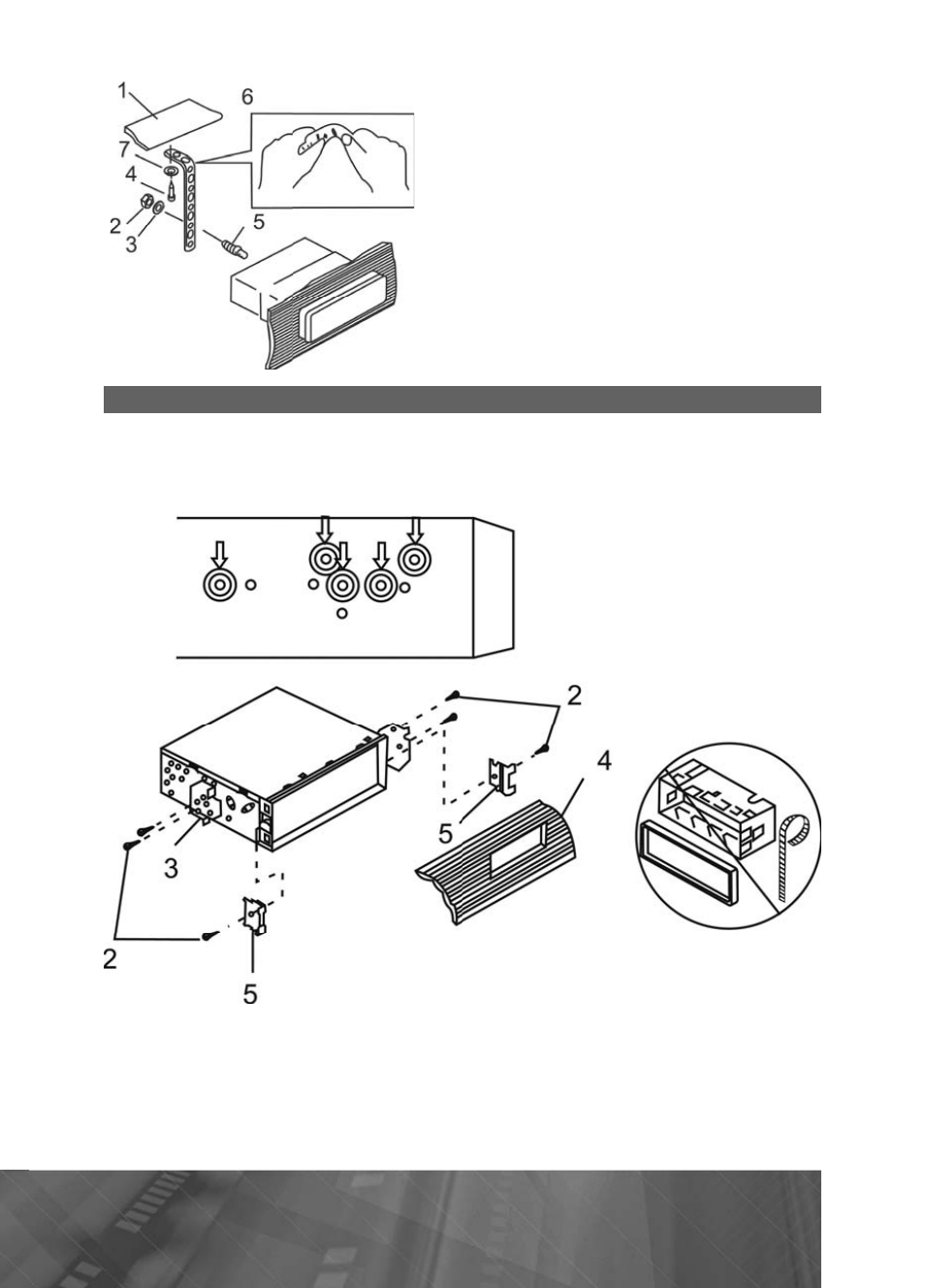

1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (4 х 12 мм).
5. Винт.
6. Металлическая планка.
7. Для закрепления задней части устрой-
ства обязательно используйте металличе-
скую планку. Металлическая планка может
быть согнута под необходимым углом.
Второй вариант установки устройства
Данный вариант установки предусматривает использование резьбовых отвер-
стий, которые находятся на боковых панелях устройства.
Закрепите устройство на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при котором будут совмещены резьбо-
вые отверстия на кронштейнах и резьбовые соединения на корпусе устрой-
ства. Закрепите кронштейны с обеих сторон устройства не менее чем в двух
местах. Для этого используйте либо крепежные винты (5 х 8 мм), либо вин-
ты с потайной головкой (4 х 8 мм), в зависимости от типа резьбовых отвер-
стий на кронштейне.
