Prology
MCH-390U
23

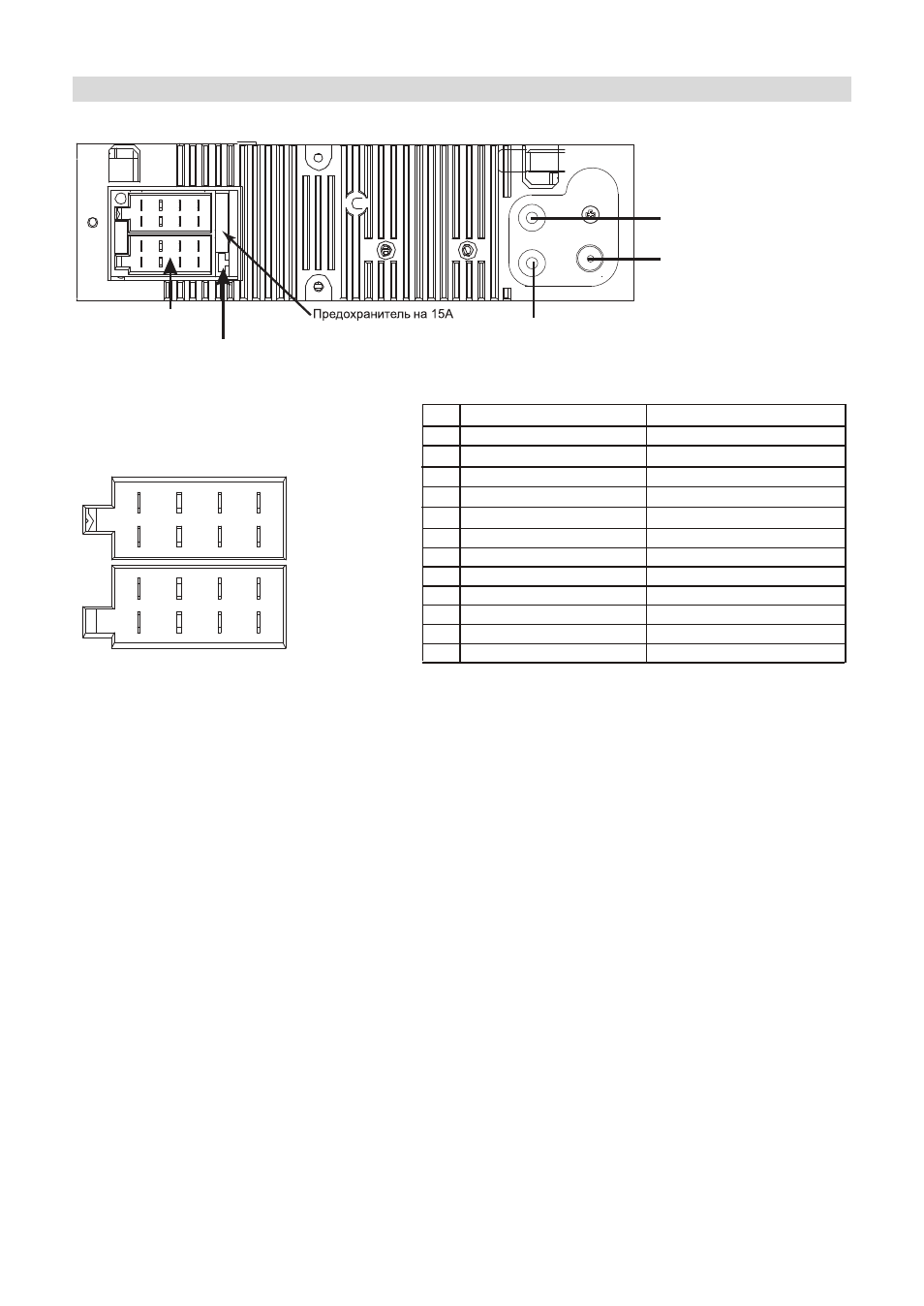

Схема подключения проводов устройства
Расположение контактов
Расположение контактов
разъема ISO:
разъема ISO:
Секция А
Секция В
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Назначение контактов разъема ISO
Назначение контактов разъема ISO
Конт. Цвет провода
Назначение
Чёрный
Красный
Синий
Жёлтый
Зелёный/Чёрный
Зелёный
Белый/Чёрный
Белый
Серый/Чёрный
Серый
Фиолетовый/Чёрный
Фиолетовый
+12 В при включенном АСС
Выход +12 В на авт. антенну
+12 В постоянно
«Масса»
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
A4
A5
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
Разъем для подключения
FM/УКВ-антенны
Выход тылового
левого канала (Rear Right)
Выход тылового
правого канала (Rear Left)
Разъем ISO
не используется
R E AR
L
R
Внимание!
Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, провод +12 В или друг с другом.
Красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
Жёлтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 В, даже при выключенном зажигании. Если Вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
Чёрный провод устройства должен быть подсоединён к заземлённой
металлической части автомобиля. Если Вы не смогли найти подходящий болт
или винт, просверлите отверстие в металлической детали автомобиля
(необходимо проконсультироваться с дилером вашего автомобиля!) и винтом
закрепите в нём провод. Для обеспечения хорошего заземления удалите
краску и грязь с тех областей поверхности, с которыми соприкасается провод.
