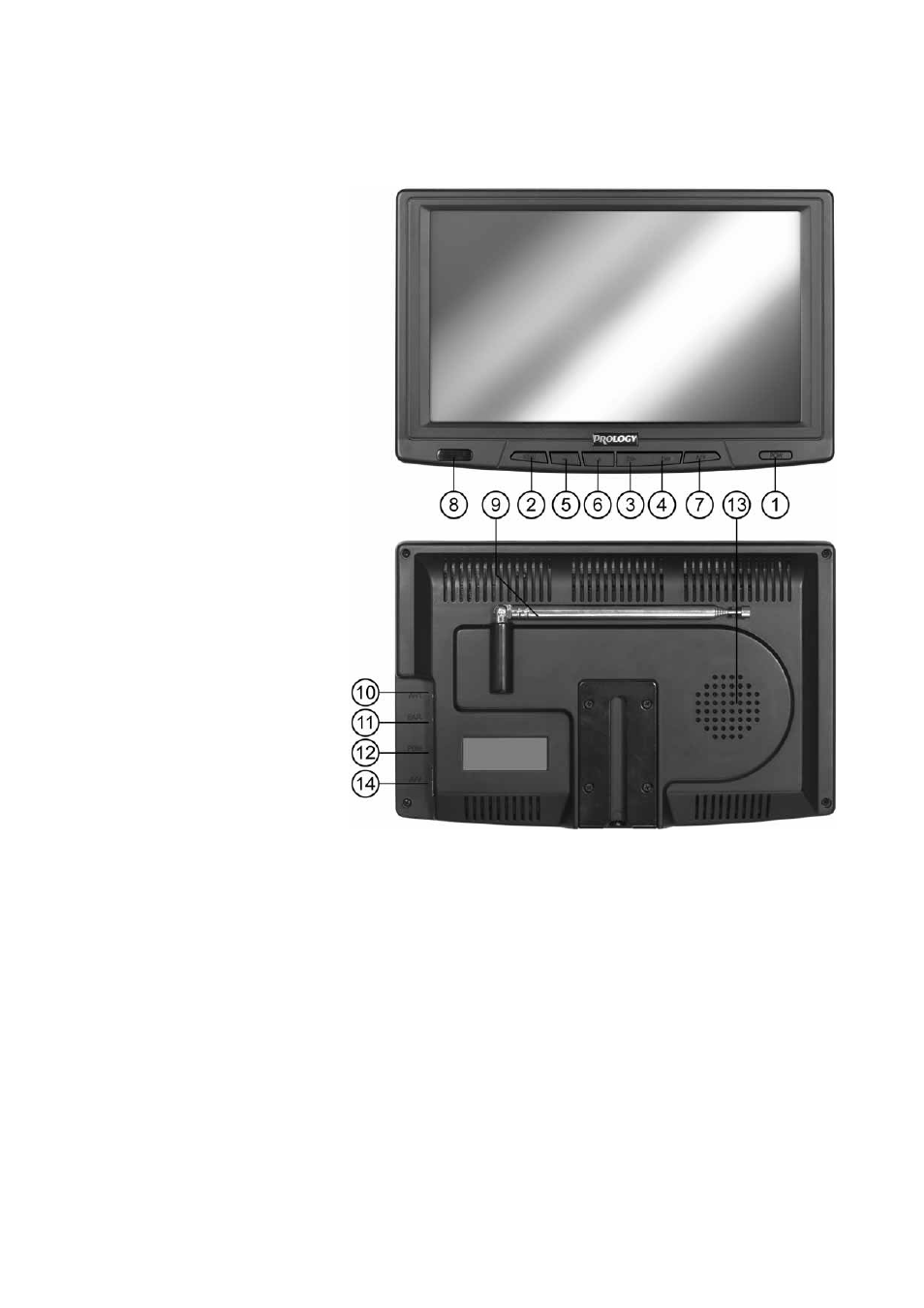

Рис. 1
Элементы управления и их функции
Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанци-
онного управления показаны на рис. 1, 2.
Элементы управления на телевизоре
1. Кнопка
включения/выклю-
чения телевизора "POW."
2. Кнопка получения доступа к
экранному меню "MENU"
3. Кнопка "CH–" для переключе-
ния на предыдущий канал и
для перехода к следующей
функции экранного меню.
4. Кнопка "CH+" для переключе-
ния на следующий канал и для
перехода
к предыдущей
функции экранного меню.
5. Кнопка понижения уровня
громкости "–", в режиме эк-
ранного
меню – кнопка
уменьшения выбранного па-
раметра.
6. Кнопка повышения уровня
громкости "+", в режиме эк-
ранного меню – кнопка увели-
чения выбранного параметра.
7. Кнопка "A/V" переключения
видеовходов.
8. Приемник сигналов дистанци-
онного управления.
9. Выдвижная телескопическая
антенна.
10. Разъем "ANT." для подключе-
ния внешней антенны. В ком-
плект входит переходник с
разъема "миниджек" на стан-
дартный антенный разъем. Ис-
пользуйте данный переходник
по мере необходимости.
11. Разъем "EAR." для подключе-
ния дополнительных наушни-
ков. Для прослушивания зву-
кового сопровождения через дополнительные наушники необходимо штекер наушников вставить в
данное гнездо. При этом встроенный громкоговоритель телевизора отключается. Чтобы громкого-
воритель телевизора опять включился, необходимо вынуть штекер наушников из телевизора.
12. Разъем "POW."для подключения кабеля питания.
13. Встроенный динамик.
14. Разъем "A/V" аудио/видео входа, дополнительного питания. К данному разъему можно подключить
имеющийся в комплекте кабель со стандартными разъемами типа RCA и разъемом питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
