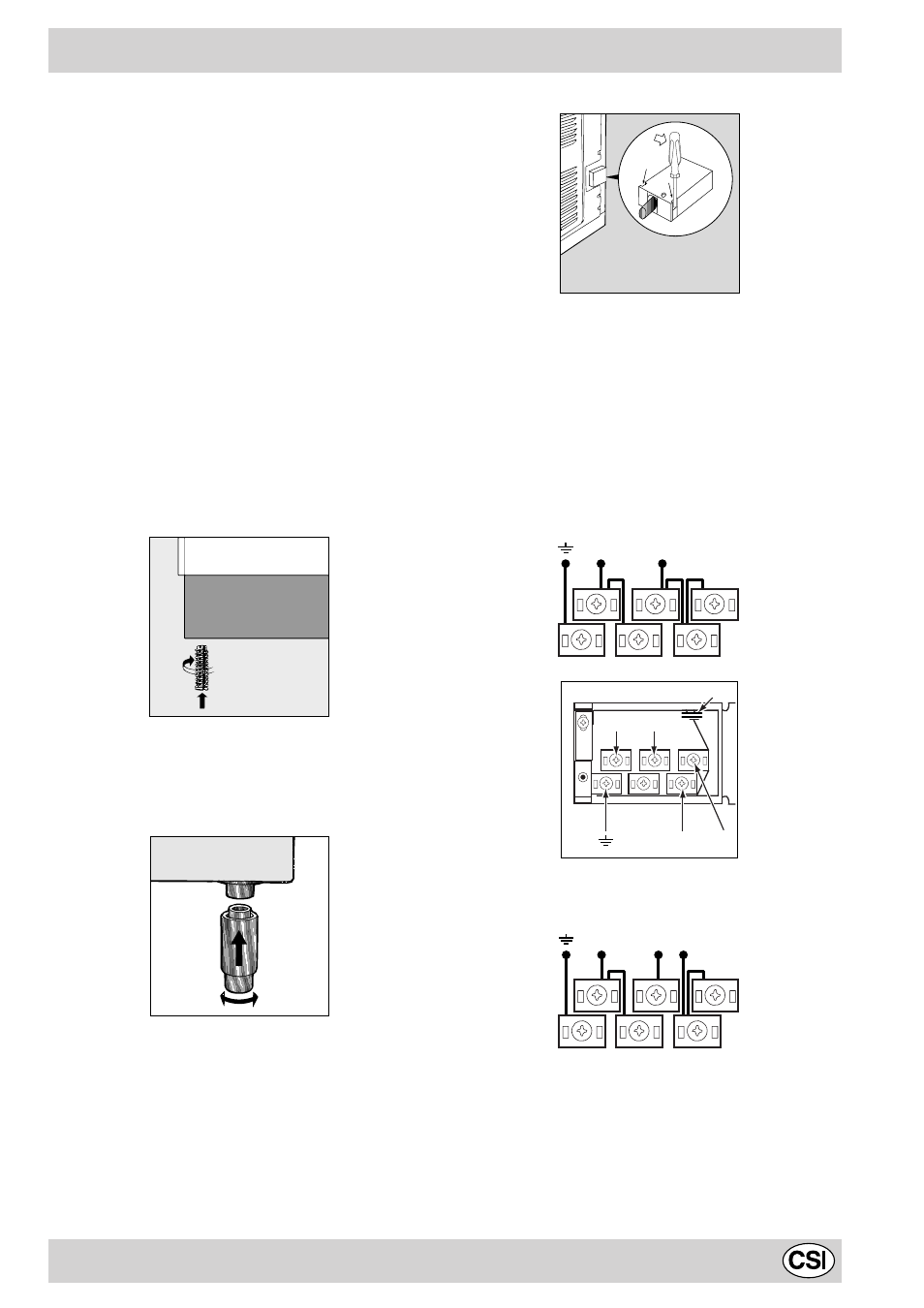

Установка
Приведенные ниже инструкции предназначены для
квалифицированного установщика для осуществления
установки, наладки и технического обслуживания
плиты надлежащим образом с соблюдением
действующих нормативов.
Важно: любая операция по регуляции, техническому
обслуживанию и т.д. должна производиться только
после отсоединения электроприбора от сети
электропитания.
Расположение
Кухонная плита оснащена системой защиты от
чрезмерного перегрева класса Х, поэтому рядом с
кухонной плитой можно ставить мебельные элементы,
высота которых не превышает уровень варочной
панели.
Нивелировка (имеется только в некоторых
моделях)
В нижней части кухонной плиты расположены 4
опорные ножки с регулируемыми винтами, которые при
необходимости позволяют оптимизировать
выравнивание кухонной плиты. Очень важно, чтобы
кухонная плита была установлена ровно.
Установка ножек (имеется только в некоторых
моделях)
К кухонной плите прилагаются ножки, вставляемые в
основание кухонной плиты.
Подсоединение кабеля электропитания
Порядок открывания зажимной коробки:
При помощи отвертки приподнять боковые шпонки
крышки зажимной коробки;
Потянуть и открыть крышку зажимной коробки.
Для подсоединения кабеля электропитания выполнить
следующие операции:
отвинтить винт кабельного зажима и винты контактов
Примечание: фабричная установка перемычек
соответствует монофазному соединению 230 В (рис. А).
для осуществления электрических соединений,
показанных на рис. C è D, использовать две перемычки,
расположенные внутри соединительной коробки (рис.
B ссылка P)
зафиксировать кабель электропитания в специальном
кабельном зажиме и закрыть крышку.
N
L
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
Рис. А
N
L2
L3
L1
P
Ðèñ. B
N
L2 L1
400V 2N~
H05RR-F 4x2.5 CEI-UNEL 35363
1
3
2
4
5
Ðèñ. C
